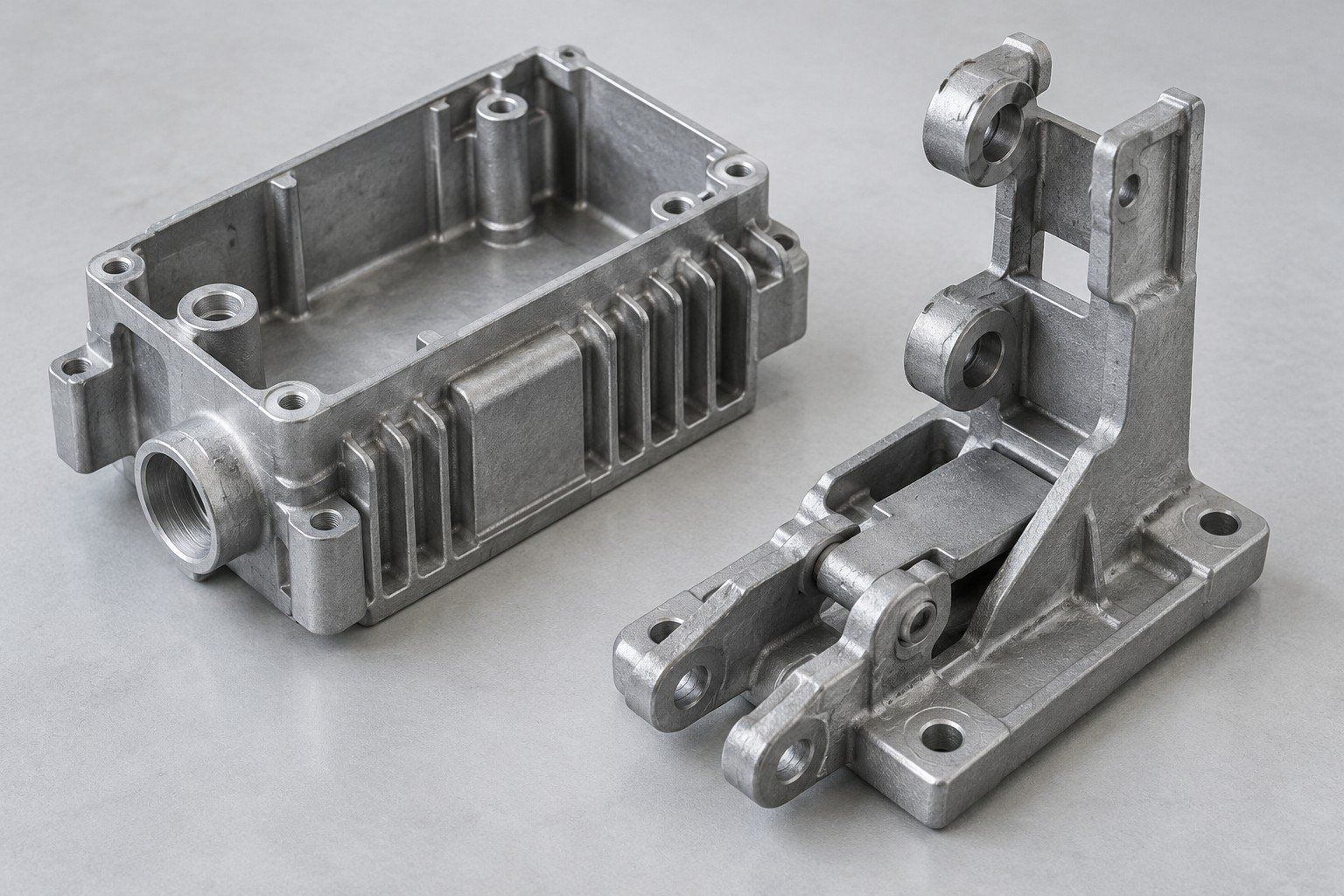

SU PLANO. SU ACABADO. SU PLAN DE ACEPTACIÓN.

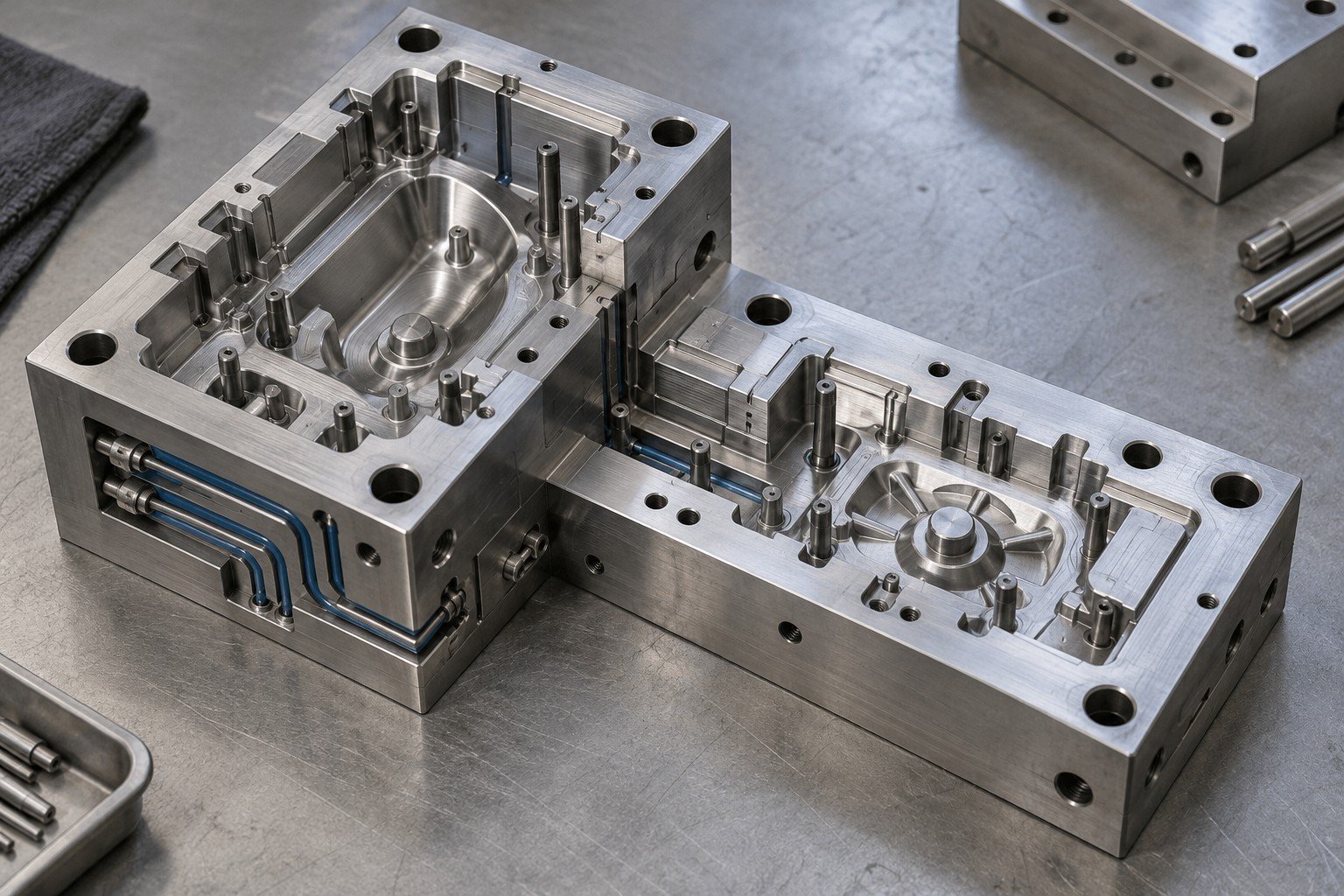

Planifique la fundición de zinc según la aleación, las caras visibles y el ajuste final. Revise utillaje, mecanizado y recubrimiento antes de producir.
Comience con un modelo CAD y un plano 2D controlado.

Grado y condiciones de uso.
Dimensiones después del acabado.
Caras visibles y recubrimiento.
Evidencias antes de liberar.
Seguimiento del proyecto en el área de Dallas.
Comparta las condiciones que afectan a la aleación, las dimensiones finales y el plan de producción.
Carga, temperatura y necesidades de conformado.
Caras visibles, recubrimiento y ajuste final.
Lote de prueba, primer pedido y volumen anual.
Elija el tipo de pieza de zinc a medida y revise sus requisitos.

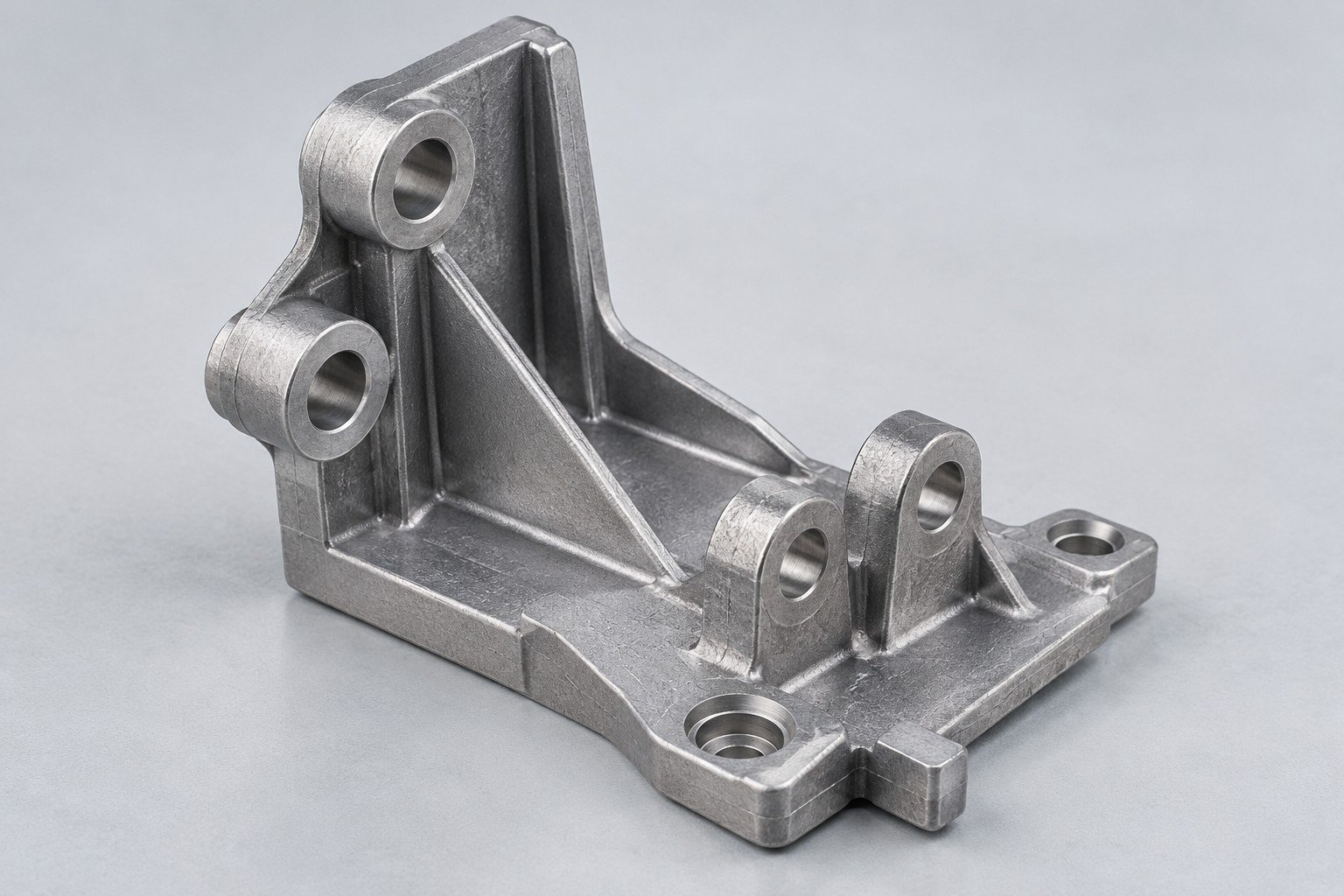

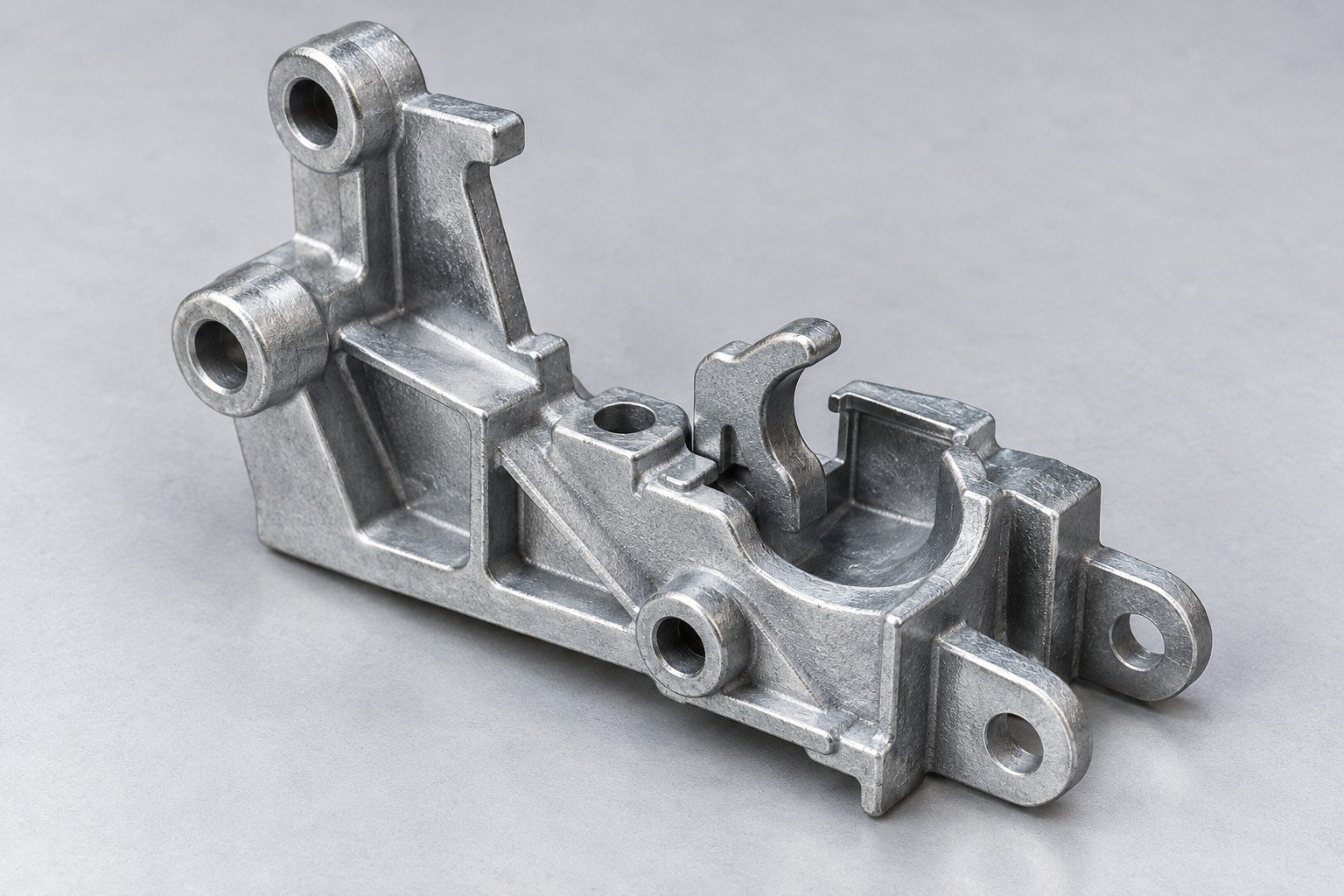

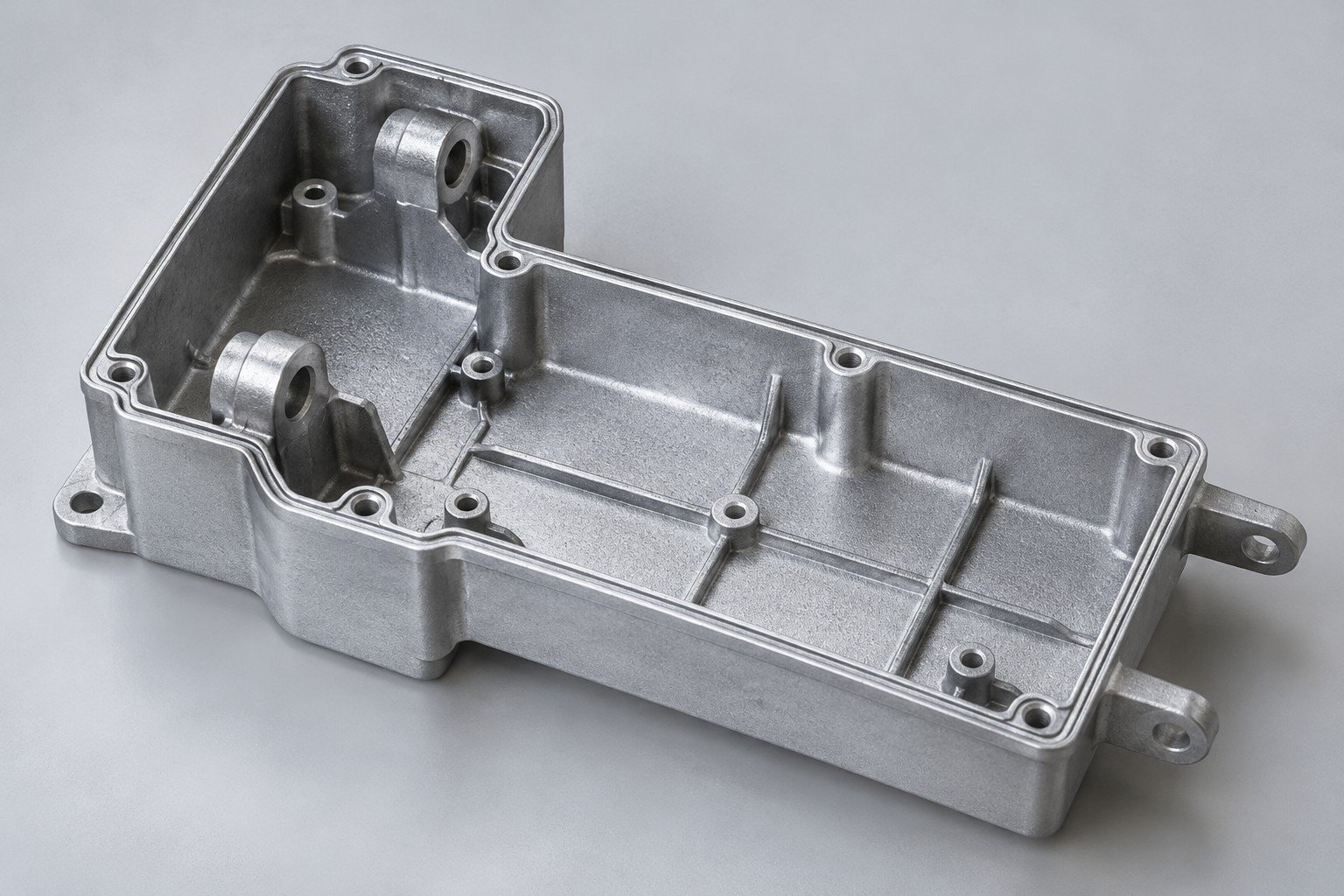

Marque taladros de fijación, requisitos de rosca y caras visibles en su plano.
| Su función | Piezas acopladas, cargas y condiciones de uso |
|---|---|
| Su ajuste | Referencias y dimensiones acabadas |
| Su aspecto | Muestra de superficie y condiciones de observación |
La geometría y el alcance de producción se revisan para su proyecto.

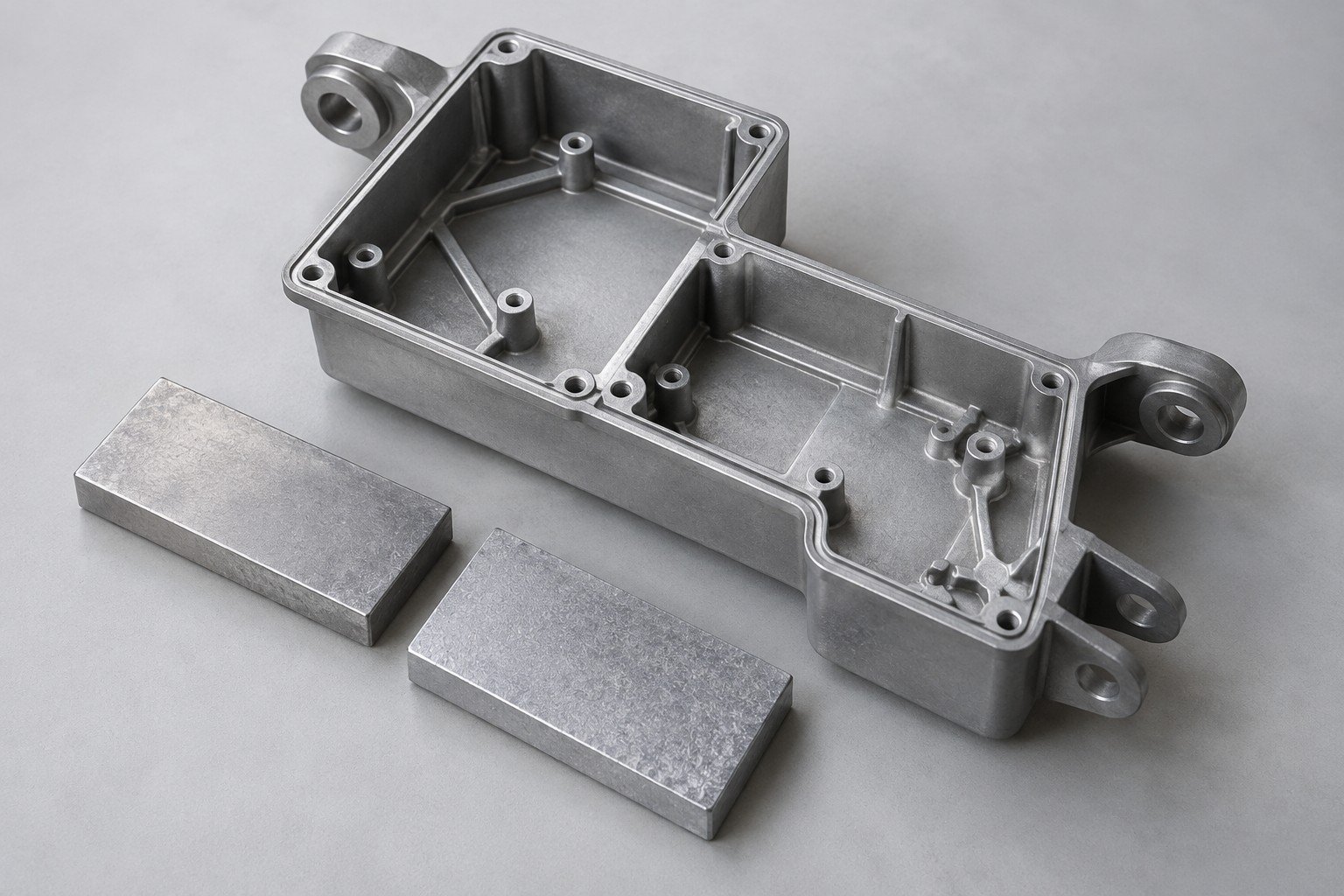

Revise conjuntamente grado, especificación y carga sostenida. Confirme el proceso para el material elegido antes del utillaje.
| Su grado | Norma y registros de material requeridos |
|---|---|
| Su uso | Temperatura, carga y duración |
| Su conjunto | Conformado, fijación y necesidades de acabado |
La geometría y el alcance de producción se revisan para su proyecto.

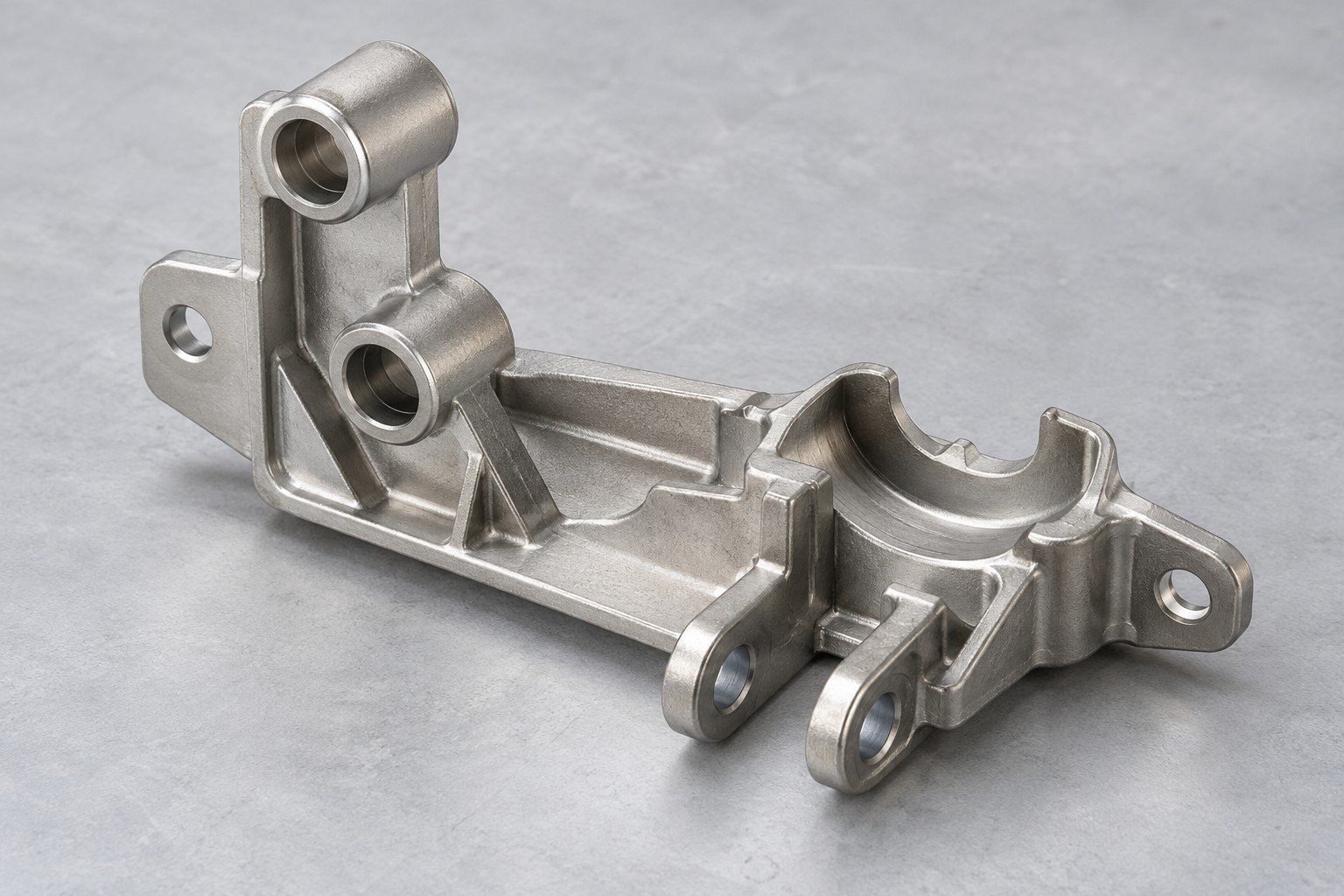

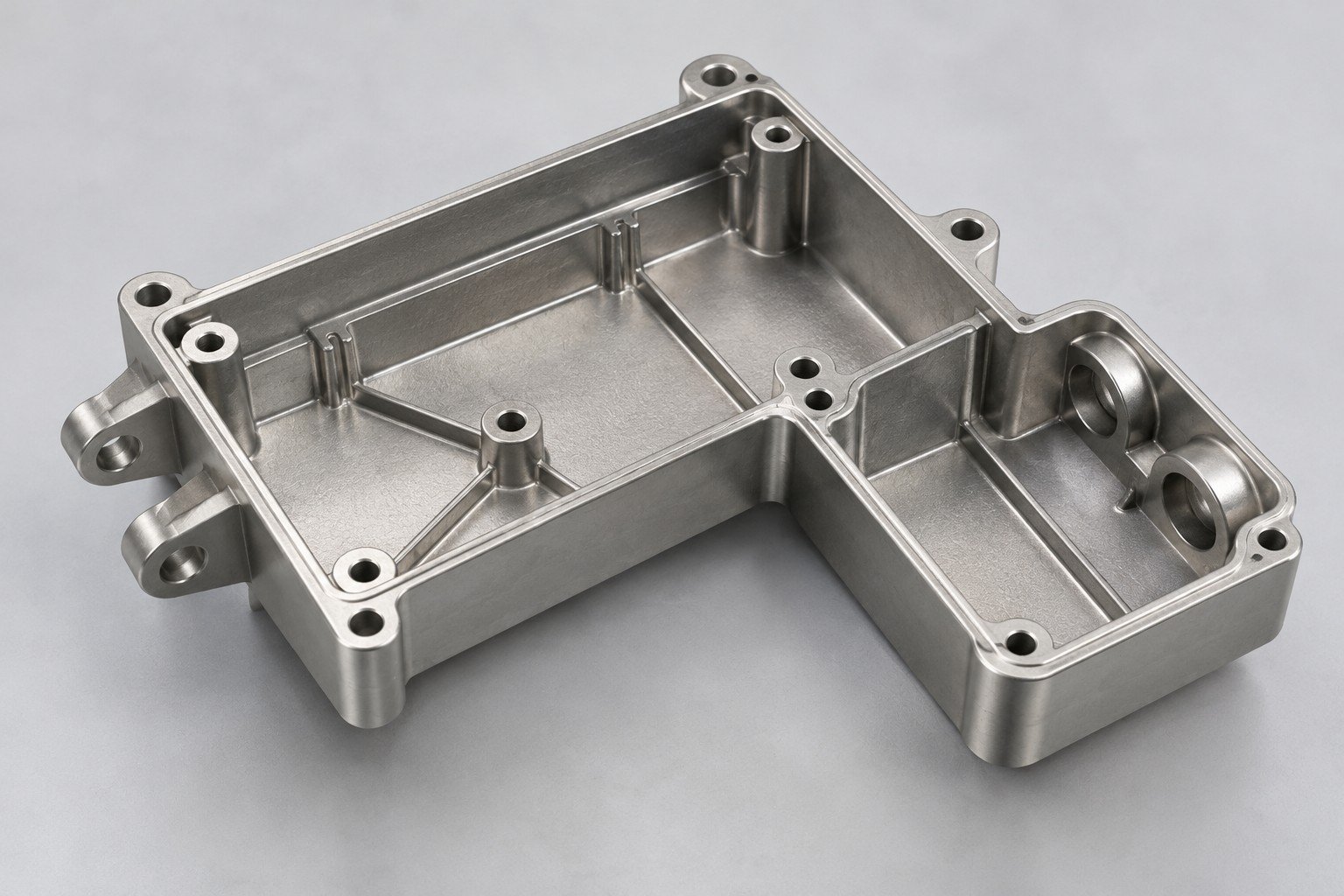

Defina sistema de recubrimiento, caras visibles y tamaño después del acabado. Revise el sustrato real y la preparación superficial antes de aprobar muestras.
| Su acabado | Sistema, espesor y muestra de superficie |
|---|---|
| Su ajuste | Tamaño acabado y límites de enmascarado |
| Su aceptación | Aspecto, adhesión y ensayos especificados |
La geometría y el alcance de producción se revisan para su proyecto.

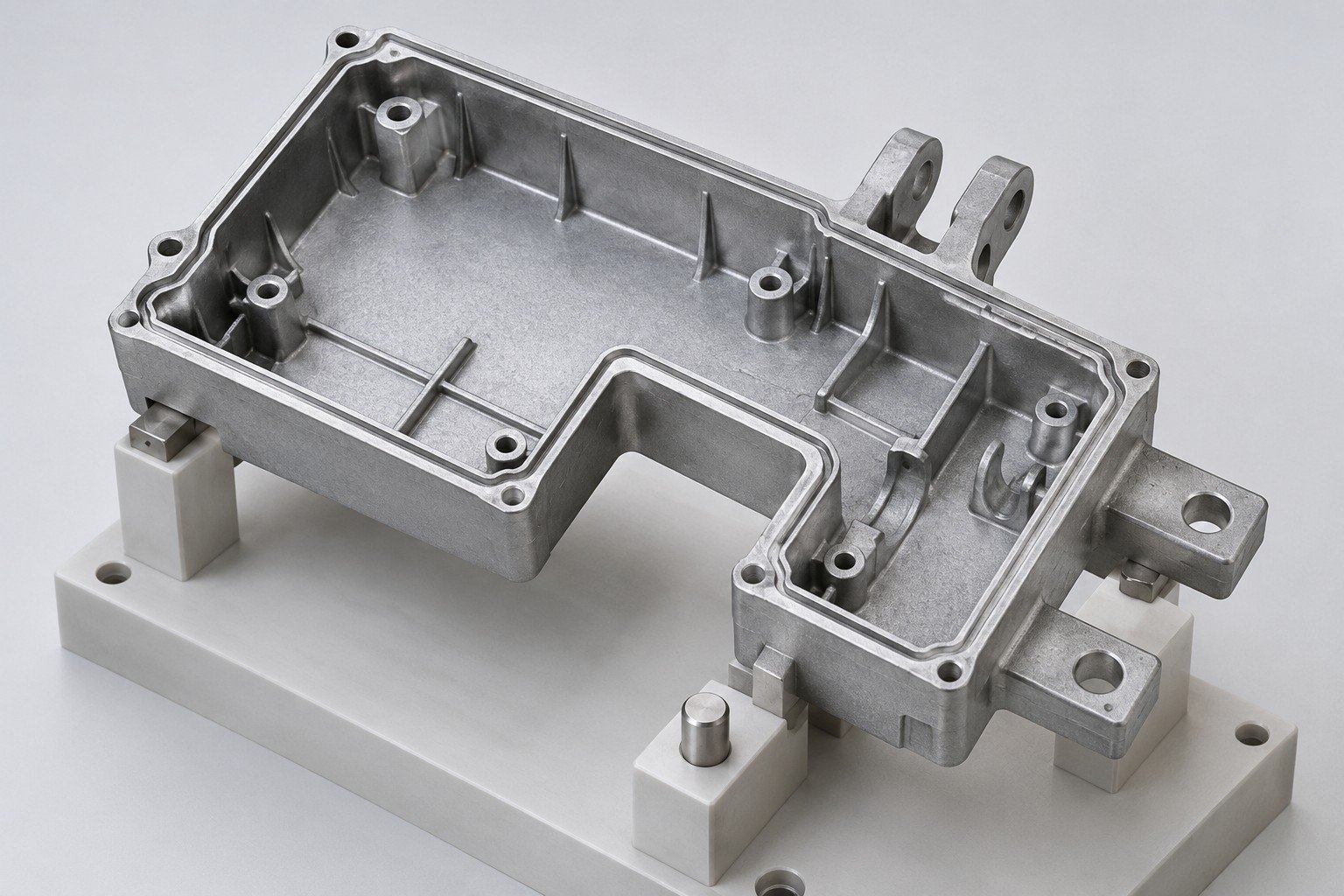

Revise el componente acabado según su plano y requisitos de montaje y superficie.
| Sus dimensiones | Referencias e interfaces finales recubiertas |
|---|---|
| Su aspecto | Muestra aprobada y condiciones de observación |
| Su función | Cargas de montaje y comprobaciones especificadas |
La geometría y el alcance de producción se revisan para su proyecto.

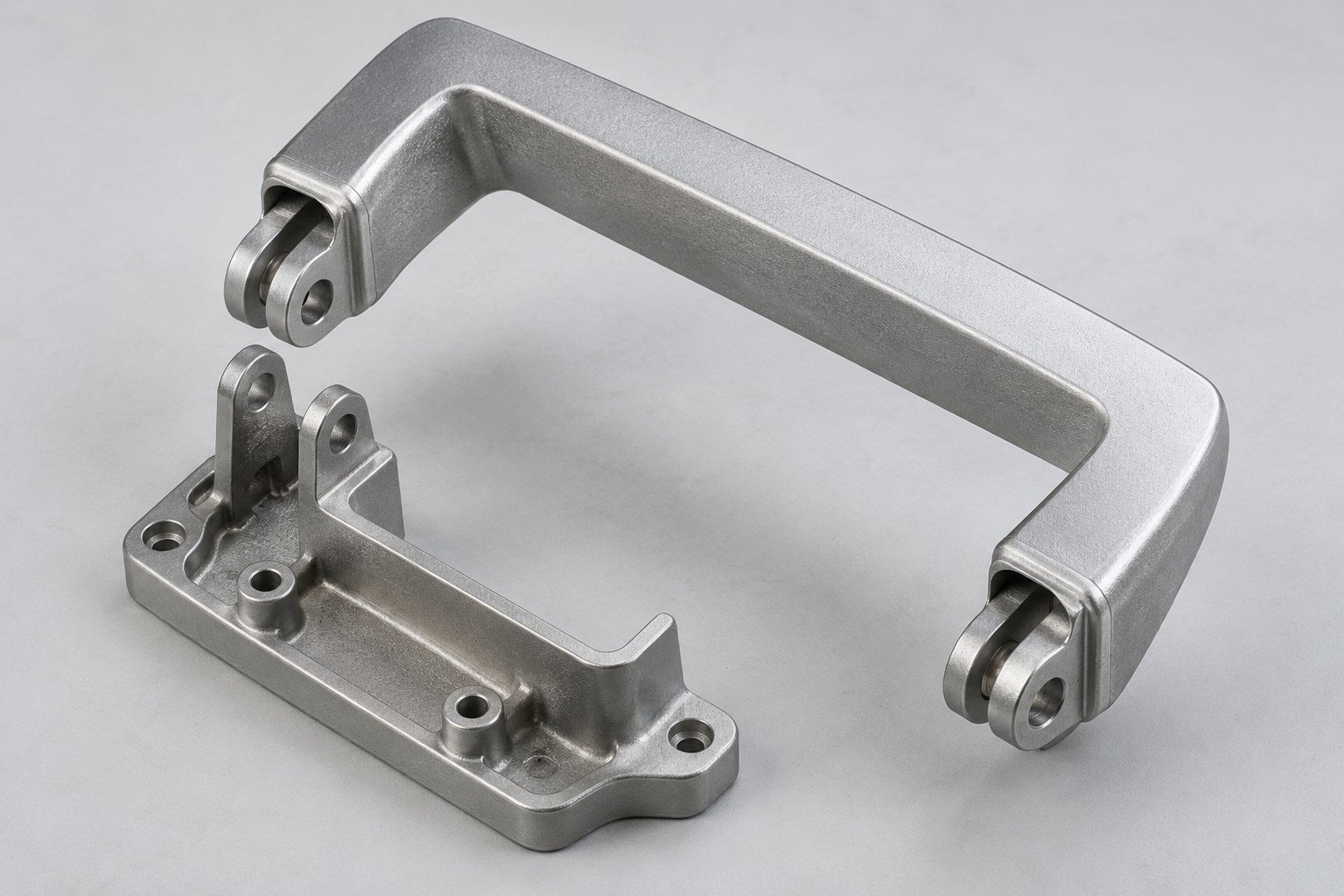

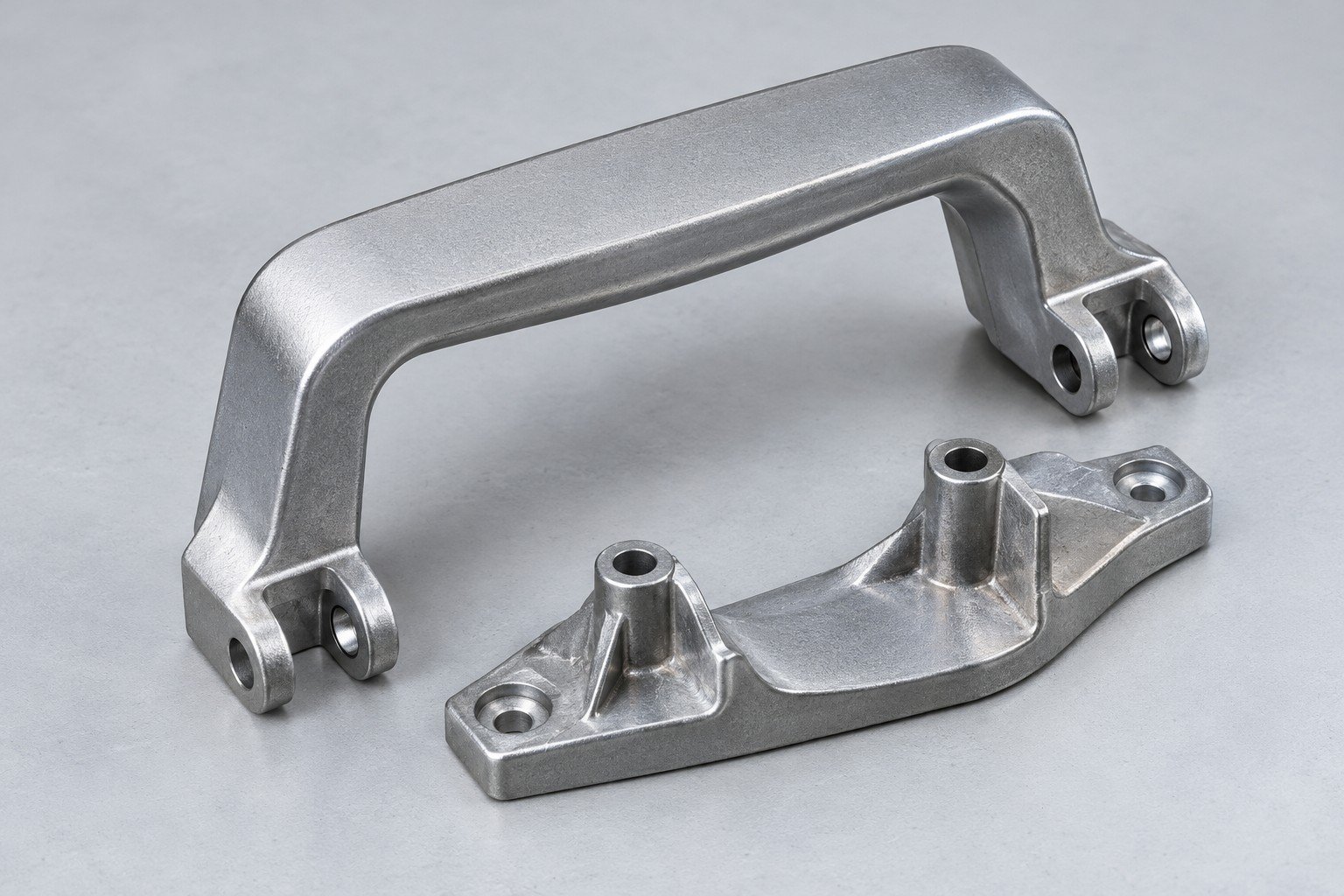

Indique puntos de fijación, dirección de carga y superficies que tocará el usuario.
| Su función | Cargas de agarre, fijación y montaje |
|---|---|
| Su ajuste | Fijaciones y holguras de acoplamiento |
| Su aspecto | Superficies de contacto y muestra de acabado |
La geometría y el alcance de producción se revisan para su proyecto.

Revise conjuntamente grado, especificación y carga sostenida. Confirme el proceso para el material elegido antes del utillaje.
| Su grado | Norma y registros de material requeridos |
|---|---|
| Su uso | Temperatura, carga y duración |
| Su conjunto | Conformado, fijación y necesidades de acabado |
La geometría y el alcance de producción se revisan para su proyecto.

Defina sistema de recubrimiento, caras visibles y tamaño después del acabado. Revise el sustrato real y la preparación superficial antes de aprobar muestras.
| Su acabado | Sistema, espesor y muestra de superficie |
|---|---|
| Su ajuste | Tamaño acabado y límites de enmascarado |
| Su aceptación | Aspecto, adhesión y ensayos especificados |
La geometría y el alcance de producción se revisan para su proyecto.

Revise el componente acabado según su plano y requisitos de montaje y superficie.
| Sus dimensiones | Referencias e interfaces finales recubiertas |
|---|---|
| Su aspecto | Muestra aprobada y condiciones de observación |
| Su función | Cargas de montaje y comprobaciones especificadas |
La geometría y el alcance de producción se revisan para su proyecto.

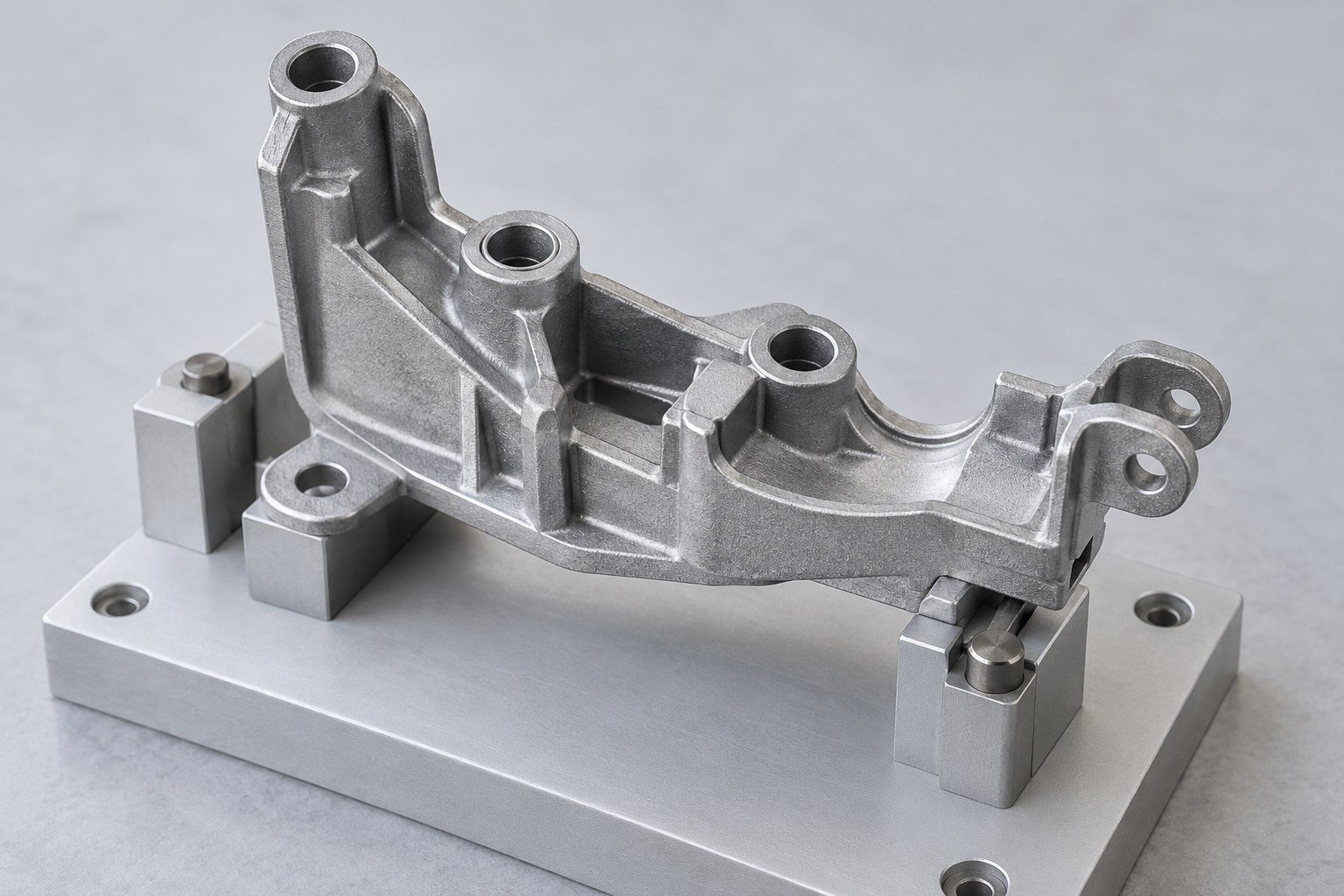

Identifique orificios de pivote, holguras de movimiento e interfaces finales recubiertas.
| Su función | Recorrido, cargas e interfaces móviles |
|---|---|
| Su ajuste | Orificios de pivote y holguras recubiertas |
| Su aspecto | Caras visibles y zonas protegidas |
La geometría y el alcance de producción se revisan para su proyecto.

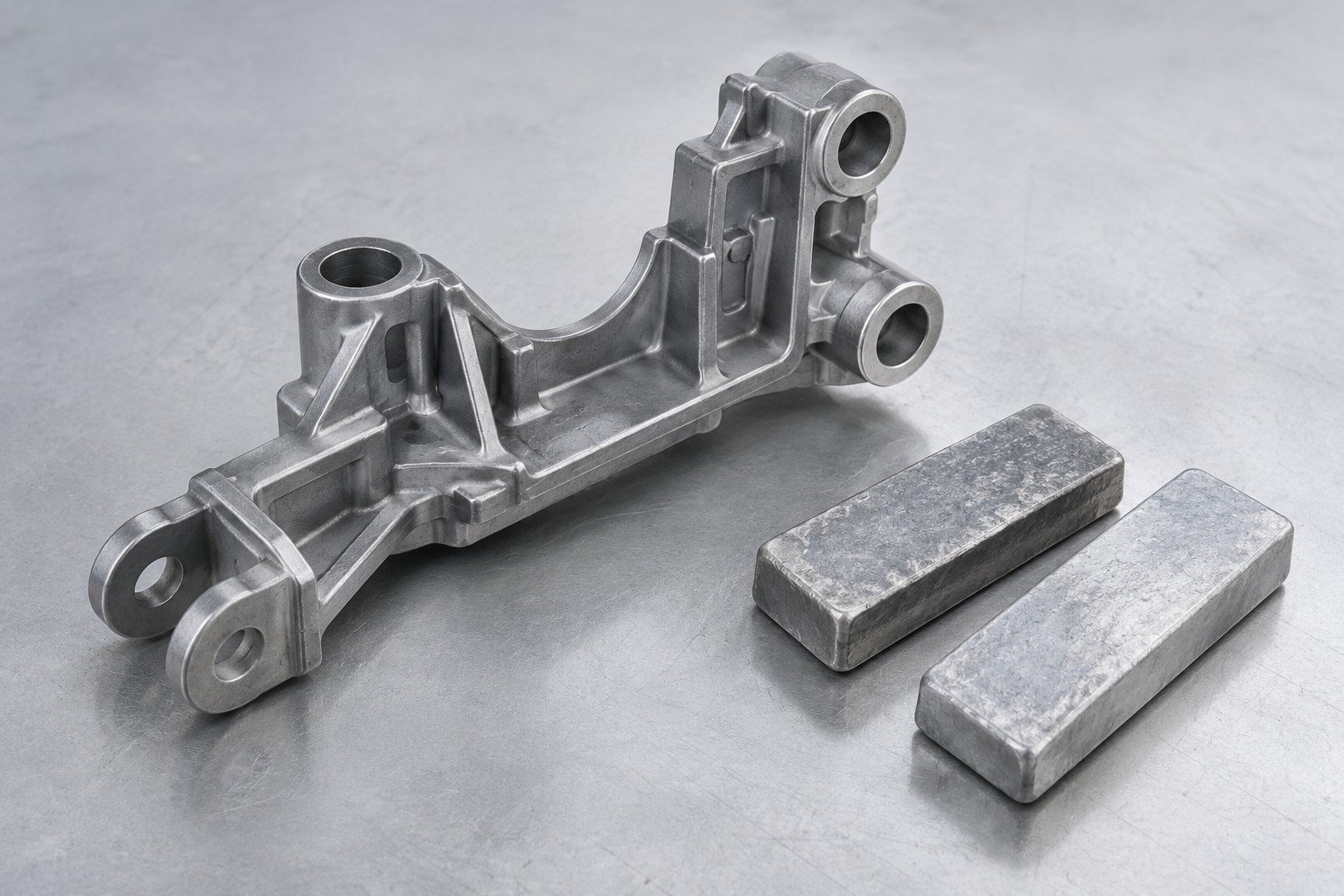

Revise conjuntamente grado, especificación y carga sostenida. Confirme el proceso para el material elegido antes del utillaje.
| Su grado | Norma y registros de material requeridos |
|---|---|
| Su uso | Temperatura, carga y duración |
| Su conjunto | Conformado, fijación y necesidades de acabado |
La geometría y el alcance de producción se revisan para su proyecto.

Defina sistema de recubrimiento, caras visibles y tamaño después del acabado. Revise el sustrato real y la preparación superficial antes de aprobar muestras.
| Su acabado | Sistema, espesor y muestra de superficie |
|---|---|
| Su ajuste | Tamaño acabado y límites de enmascarado |
| Su aceptación | Aspecto, adhesión y ensayos especificados |
La geometría y el alcance de producción se revisan para su proyecto.

Revise el componente acabado según su plano y requisitos de montaje y superficie.
| Sus dimensiones | Referencias e interfaces finales recubiertas |
|---|---|
| Su aspecto | Muestra aprobada y condiciones de observación |
| Su función | Cargas de montaje y comprobaciones especificadas |
La geometría y el alcance de producción se revisan para su proyecto.

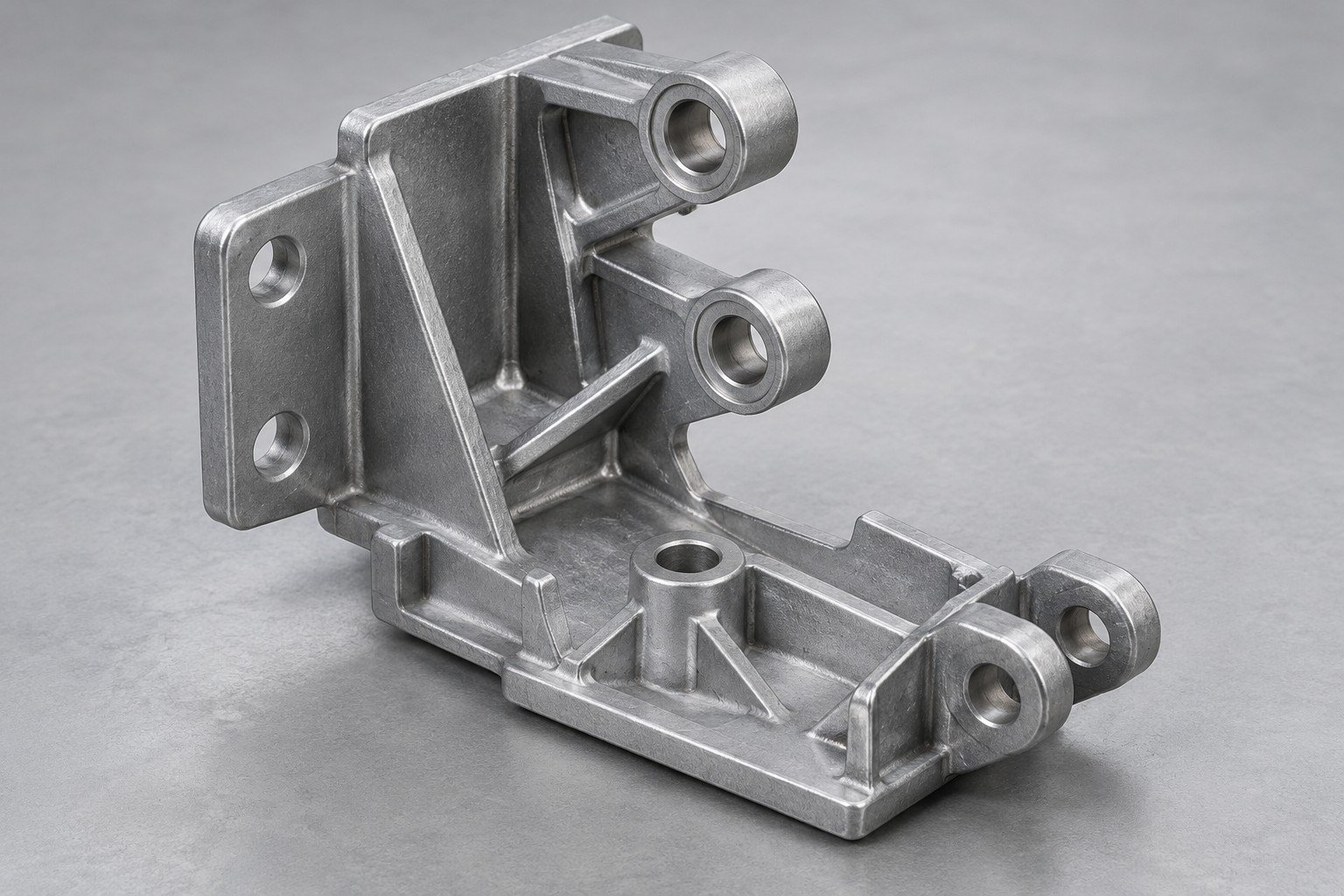

Especifique fijaciones, caras de referencia y cargas que debe soportar el conjunto.
| Su función | Cargas de unión y dirección de montaje |
|---|---|
| Su ajuste | Caras de posicionamiento y acceso a tornillos |
| Su aspecto | Acabado e interfaces enmascaradas |
La geometría y el alcance de producción se revisan para su proyecto.

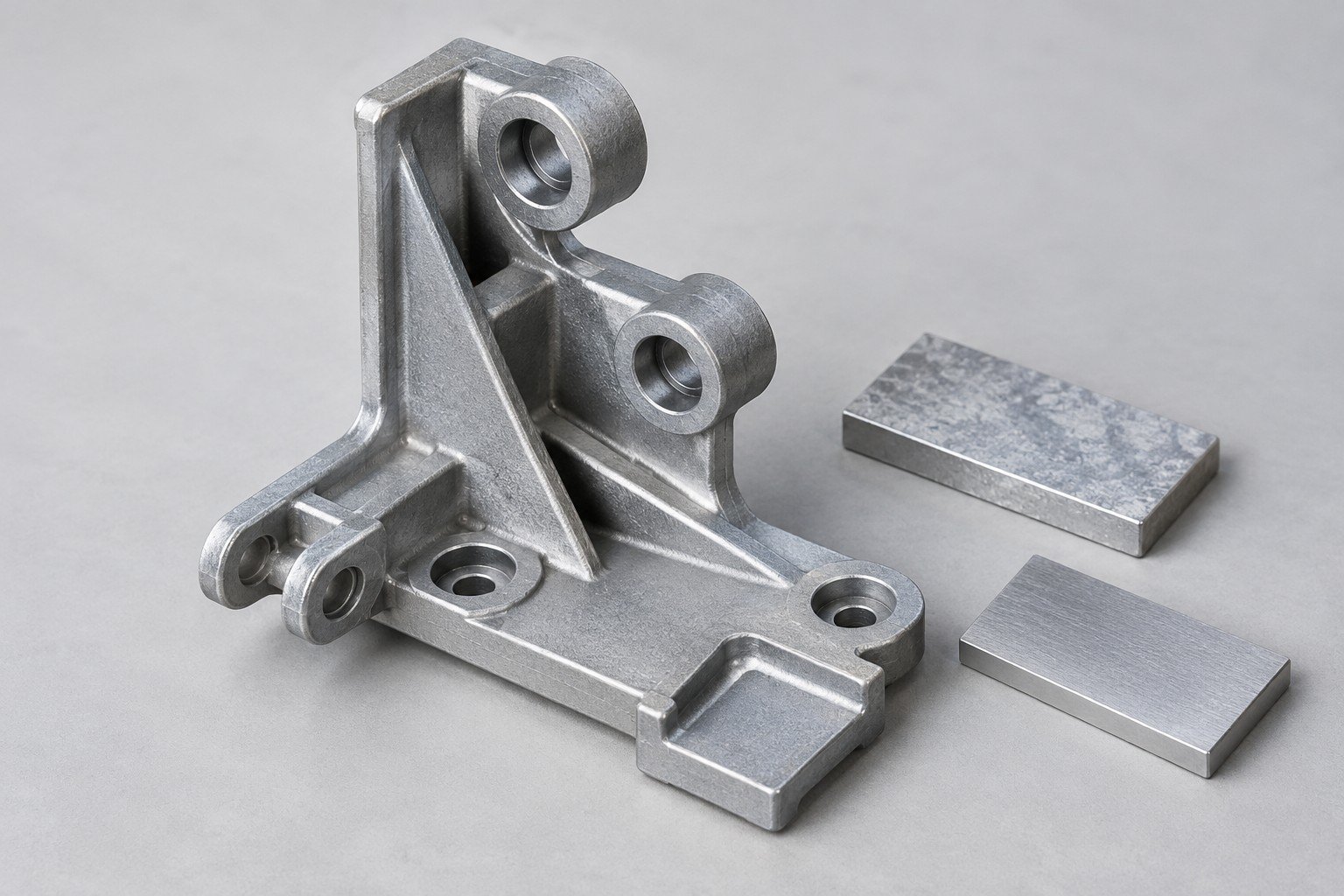

Revise conjuntamente grado, especificación y carga sostenida. Confirme el proceso para el material elegido antes del utillaje.
| Su grado | Norma y registros de material requeridos |
|---|---|
| Su uso | Temperatura, carga y duración |
| Su conjunto | Conformado, fijación y necesidades de acabado |
La geometría y el alcance de producción se revisan para su proyecto.

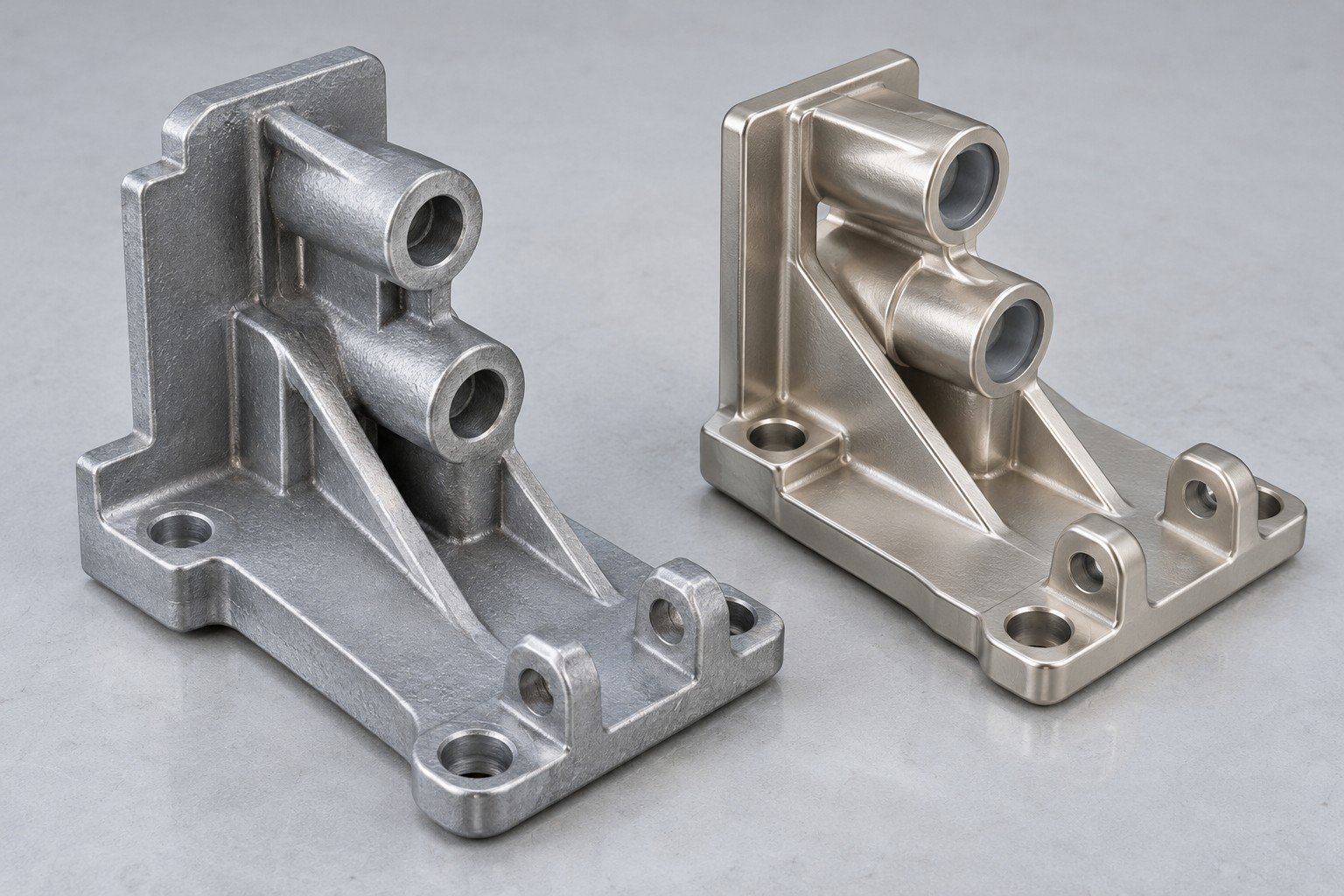

Defina sistema de recubrimiento, caras visibles y tamaño después del acabado. Revise el sustrato real y la preparación superficial antes de aprobar muestras.
| Su acabado | Sistema, espesor y muestra de superficie |
|---|---|
| Su ajuste | Tamaño acabado y límites de enmascarado |
| Su aceptación | Aspecto, adhesión y ensayos especificados |
La geometría y el alcance de producción se revisan para su proyecto.

Revise el componente acabado según su plano y requisitos de montaje y superficie.
| Sus dimensiones | Referencias e interfaces finales recubiertas |
|---|---|
| Su aspecto | Muestra aprobada y condiciones de observación |
| Su función | Cargas de montaje y comprobaciones especificadas |
La geometría y el alcance de producción se revisan para su proyecto.

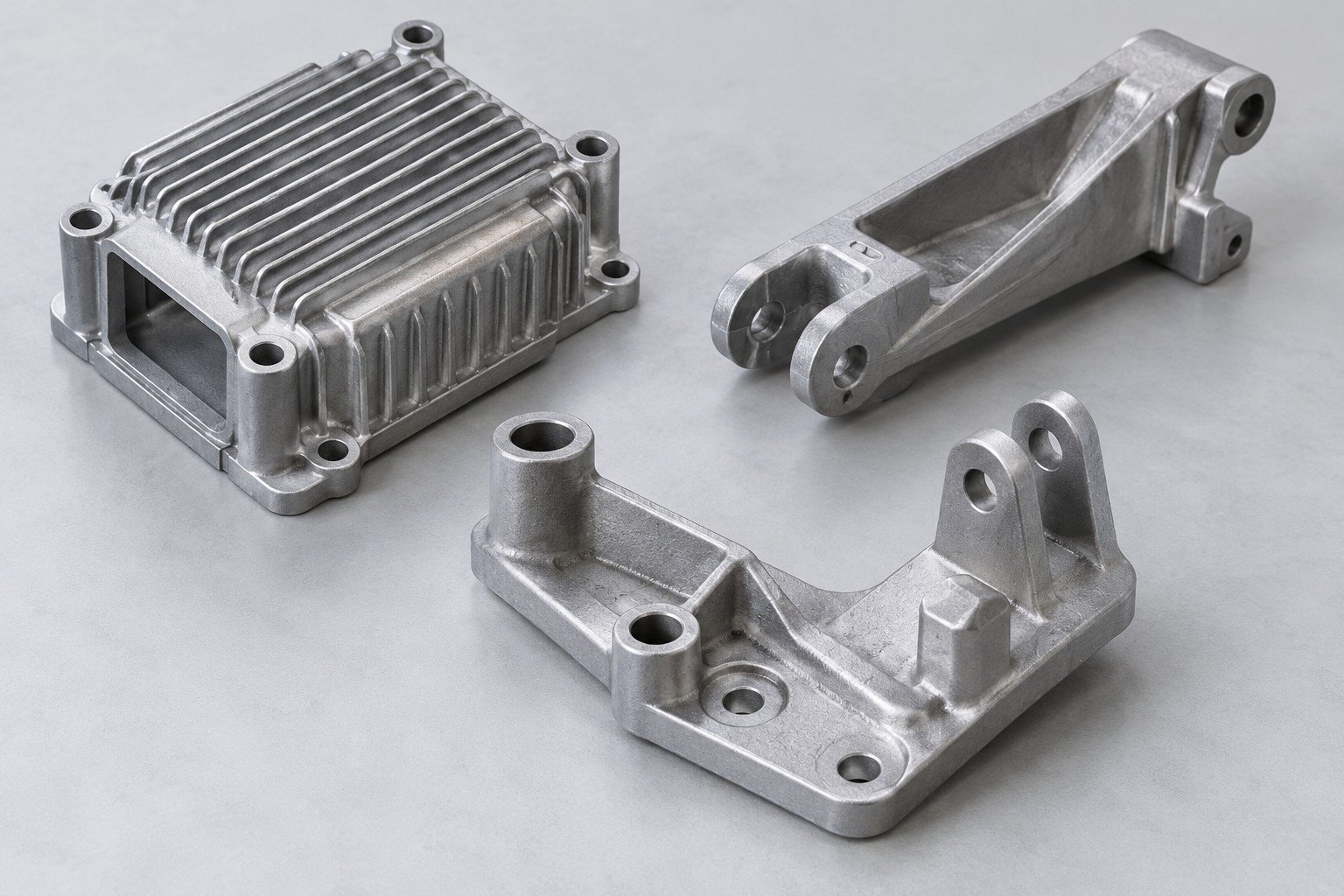

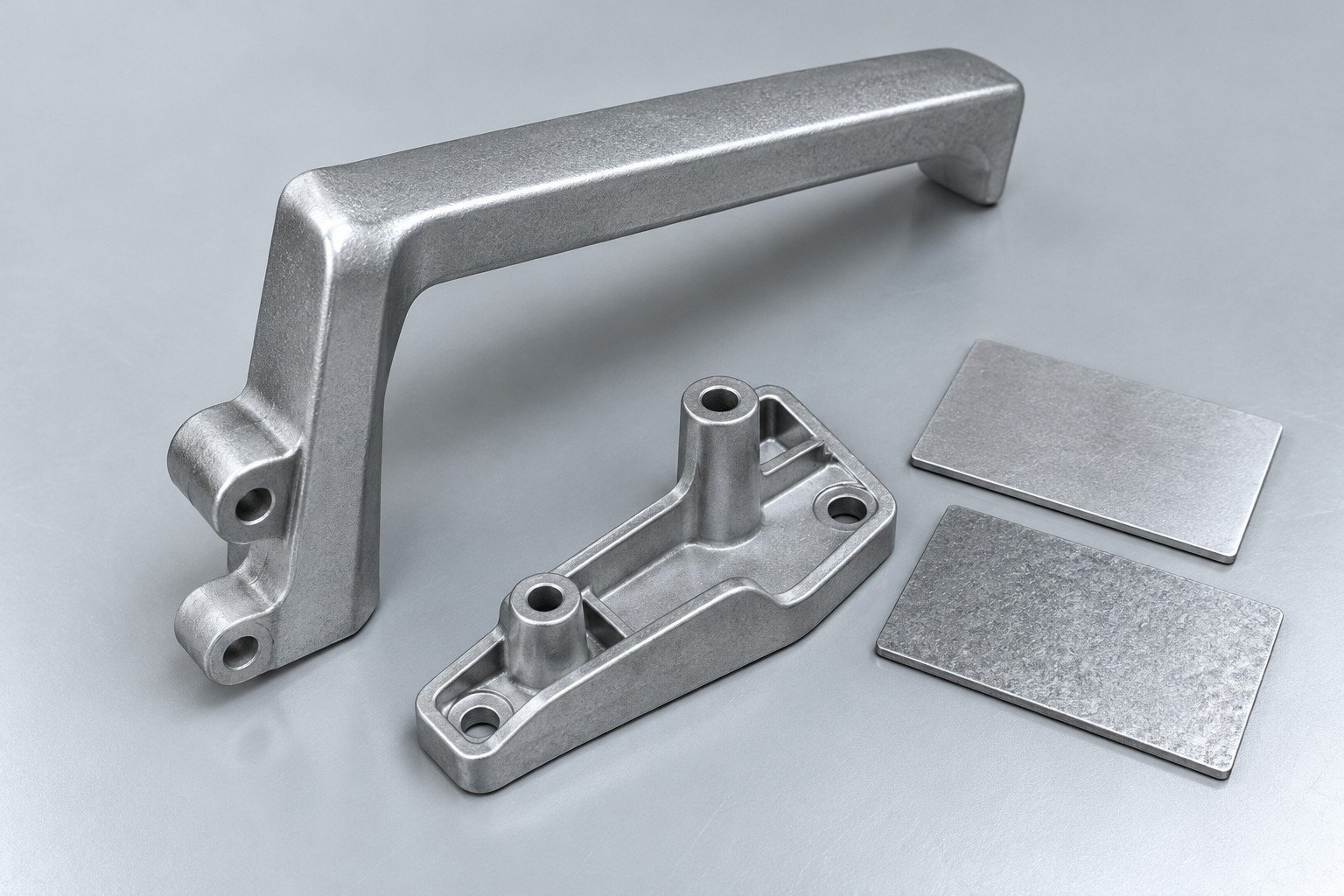

Compare aleaciones de fundición de zinc según carga, temperatura y acabado.
| Opción a revisar | ¿Por qué considerarla? | ¿Qué comprobar? |
|---|---|---|
| Fundición a presión de Zamak 3 | Necesidades generales de herrajes y acabado | Conformado, ajuste final y requisitos de superficie |
| Fundición a presión de Zamak 5 | Mayor resistencia y dureza que Zamak 3 | Menor ductilidad y conformado secundario |
Compare Zamak 3 y Zamak 5 según las condiciones de servicio y el método de montaje. Grado, especificación y disponibilidad se confirman durante la revisión.
¿Carga sostenida? Indique temperatura, carga y duración.
Su guía de diseño para fundición de zinc empieza por las interfaces críticas.

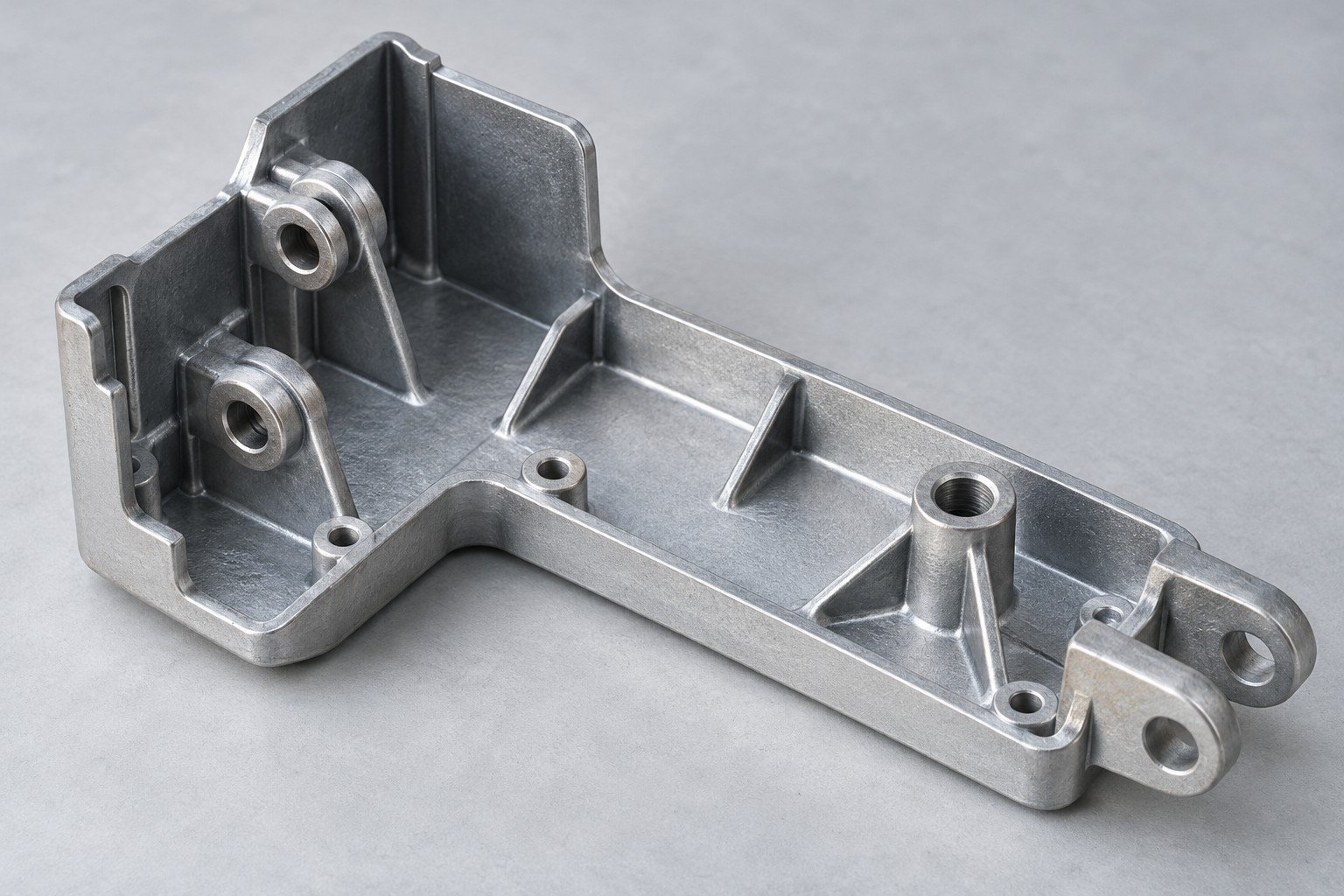

Revise paredes delgadas de zinc según longitud de flujo, aleación y geometría. No suponga un espesor mínimo sin revisar la pieza.
Transiciones de pared y profundidades
Nervios, tetones huecos y trayectoria de llenado
Confirme métodos, alcance y límites de aceptación de su pieza.

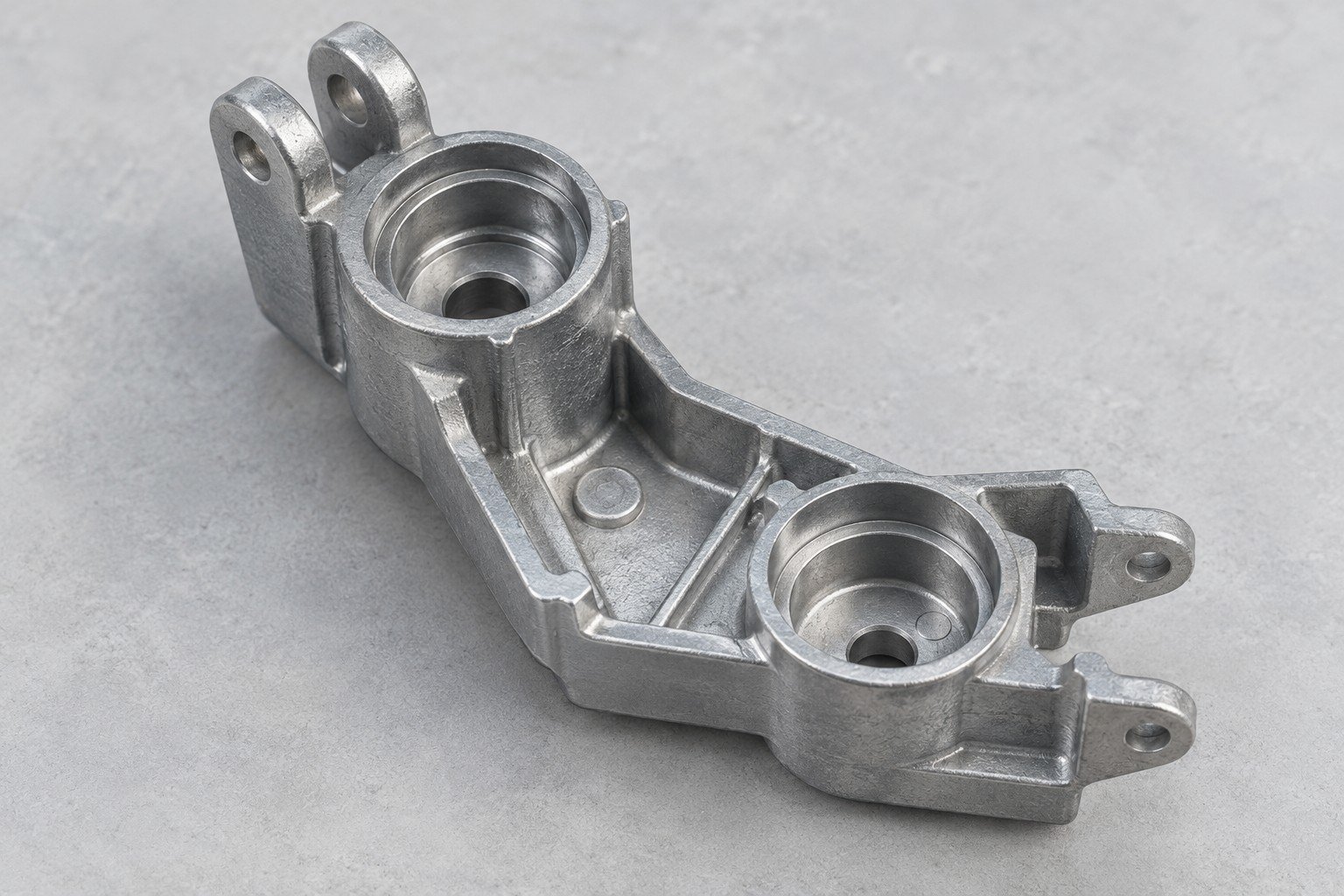

Defina dirección de desmoldeo, cavidades con salida y zonas de contacto de expulsores en caras visibles y funcionales.
Dirección de desmoldeo y caras visibles
Salida, contrasalidas y acceso al expulsor
Confirme métodos, alcance y límites de aceptación de su pieza.

Marque caras visibles y de acoplamiento para revisar líneas de partición, marcas de entrada y acceso al recorte.
Caras visibles y límites de recorte

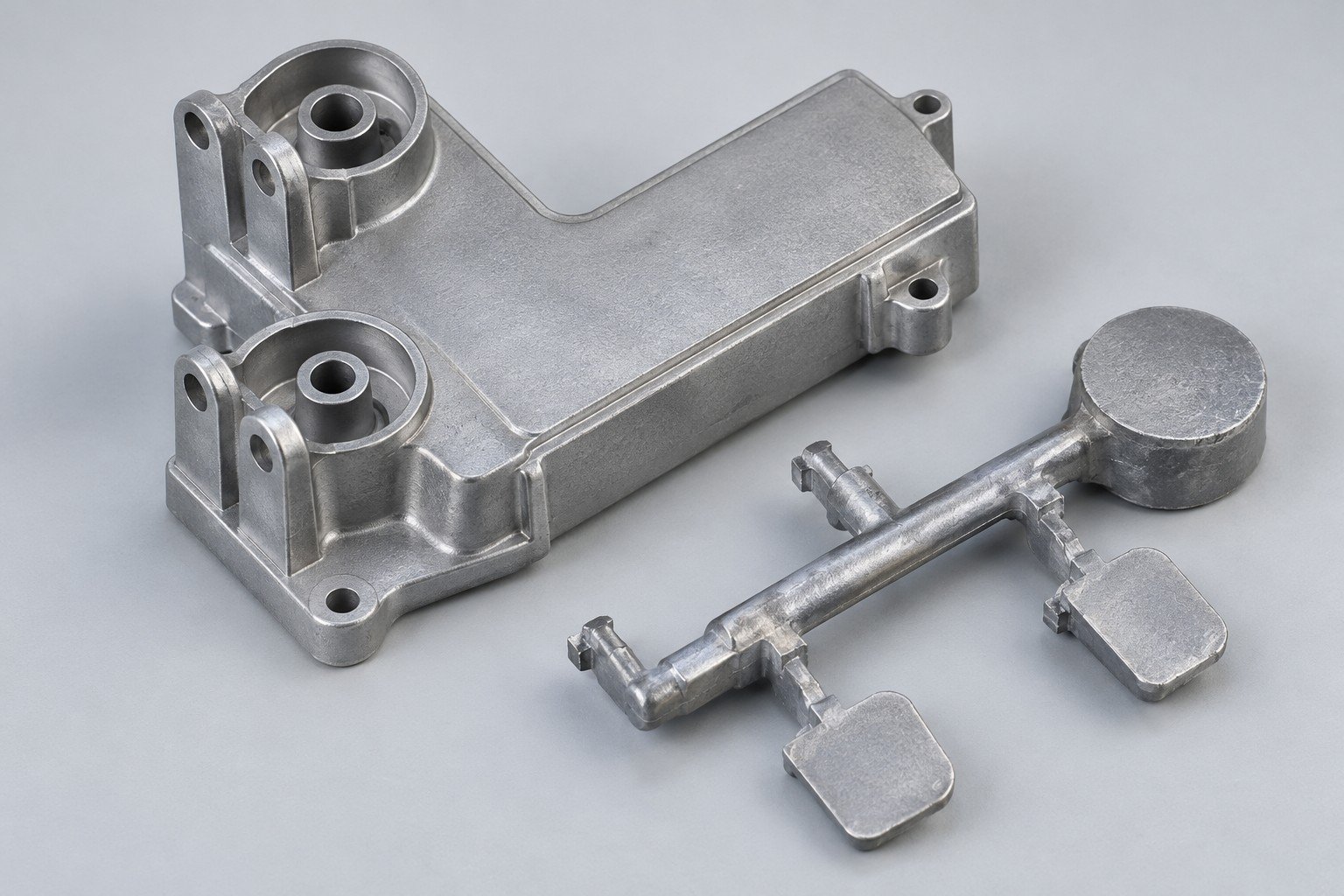

Partición, entradas y acceso a rebosaderos
Confirme métodos, alcance y límites de aceptación de su pieza.

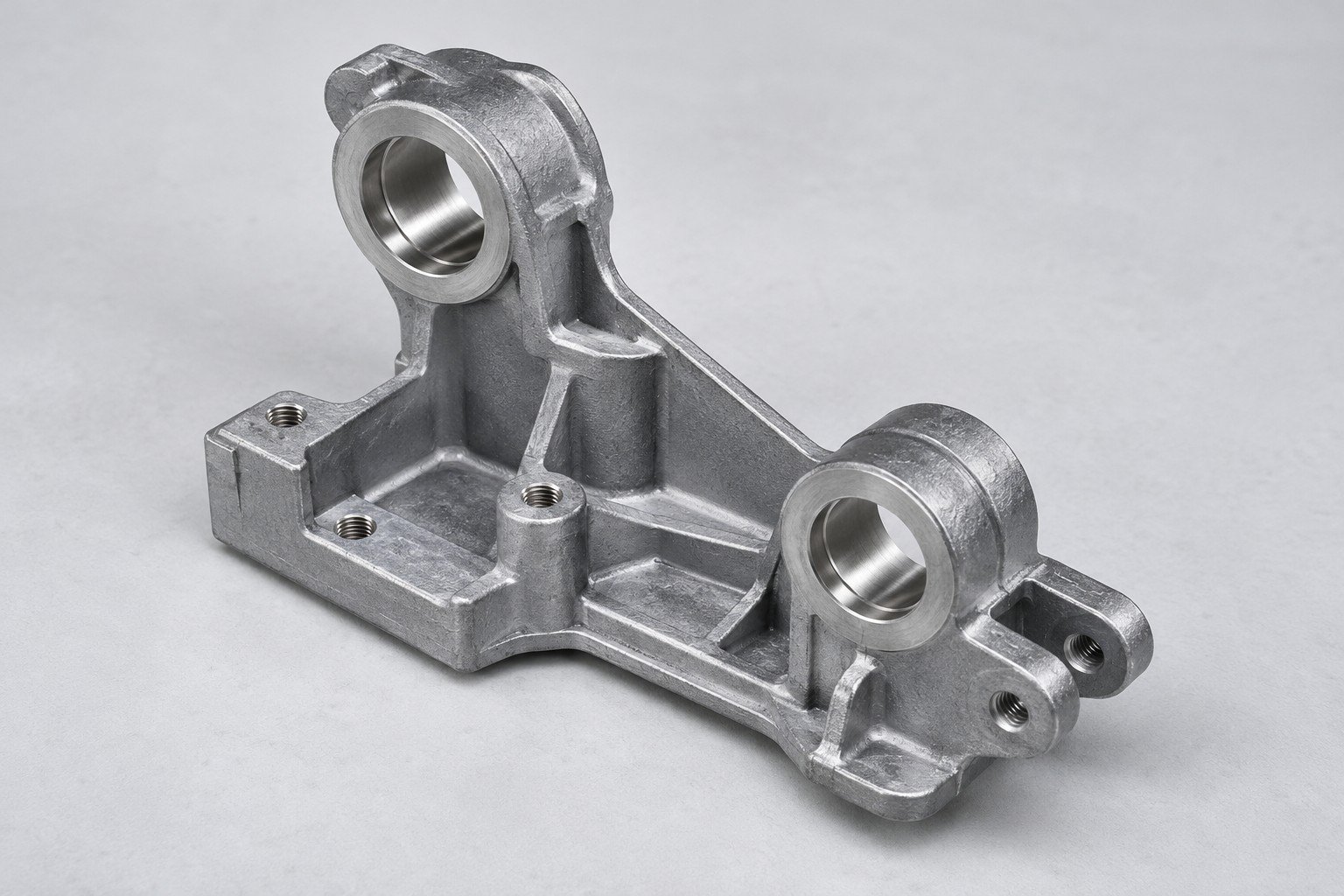

Identifique referencias, roscas útiles y características que requieren mecanizado después de fundir.
Referencias y detalles controlados de rosca
Sobrematerial y acceso a la fijación
Confirme métodos, alcance y límites de aceptación de su pieza.

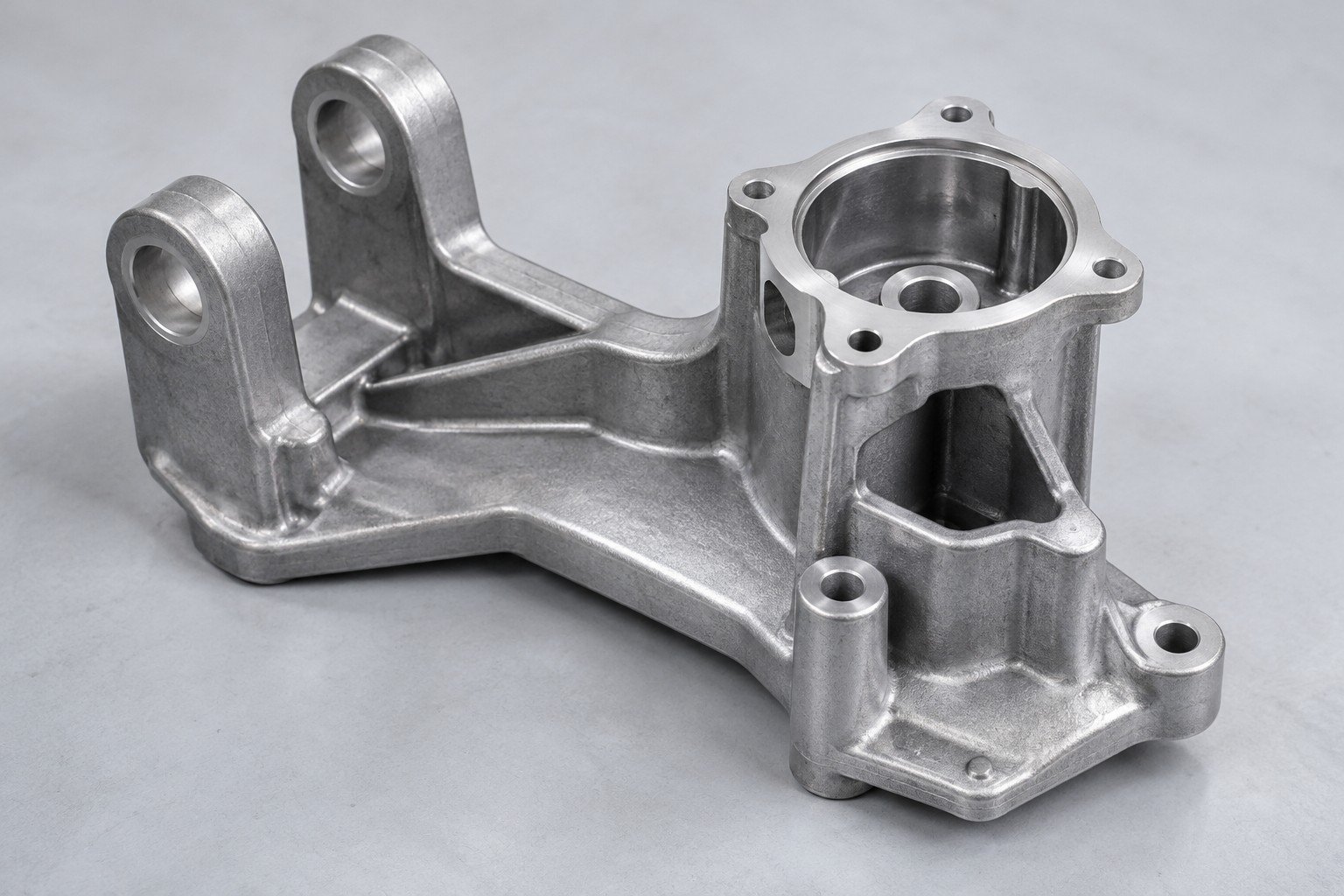

Evalúe defectos de fundición de zinc según sus criterios de aceptación. Especifique límites de superficie y controles internos requeridos.
Límites superficiales y ensayos especificados
Flujo, ventilación y etapa de inspección
Confirme métodos, alcance y límites de aceptación de su pieza.

Al recubrir componentes de zinc fundido, defina el tamaño final, no solo el del metal.
SOLO UN EJEMPLO — NO ES UNA ESPECIFICACIÓN DE FUNDICIÓN
10.000 mm
10 µm / lado
10.020 mm
Se supone un depósito uniforme en 2 caras exteriores opuestas: 10.000 mm + 2 × 0.010 mm = 10.020 mm. La distribución real varía; revise enmascarado y puntos de inspección.
Apruebe la dimensión acabada en su plano.

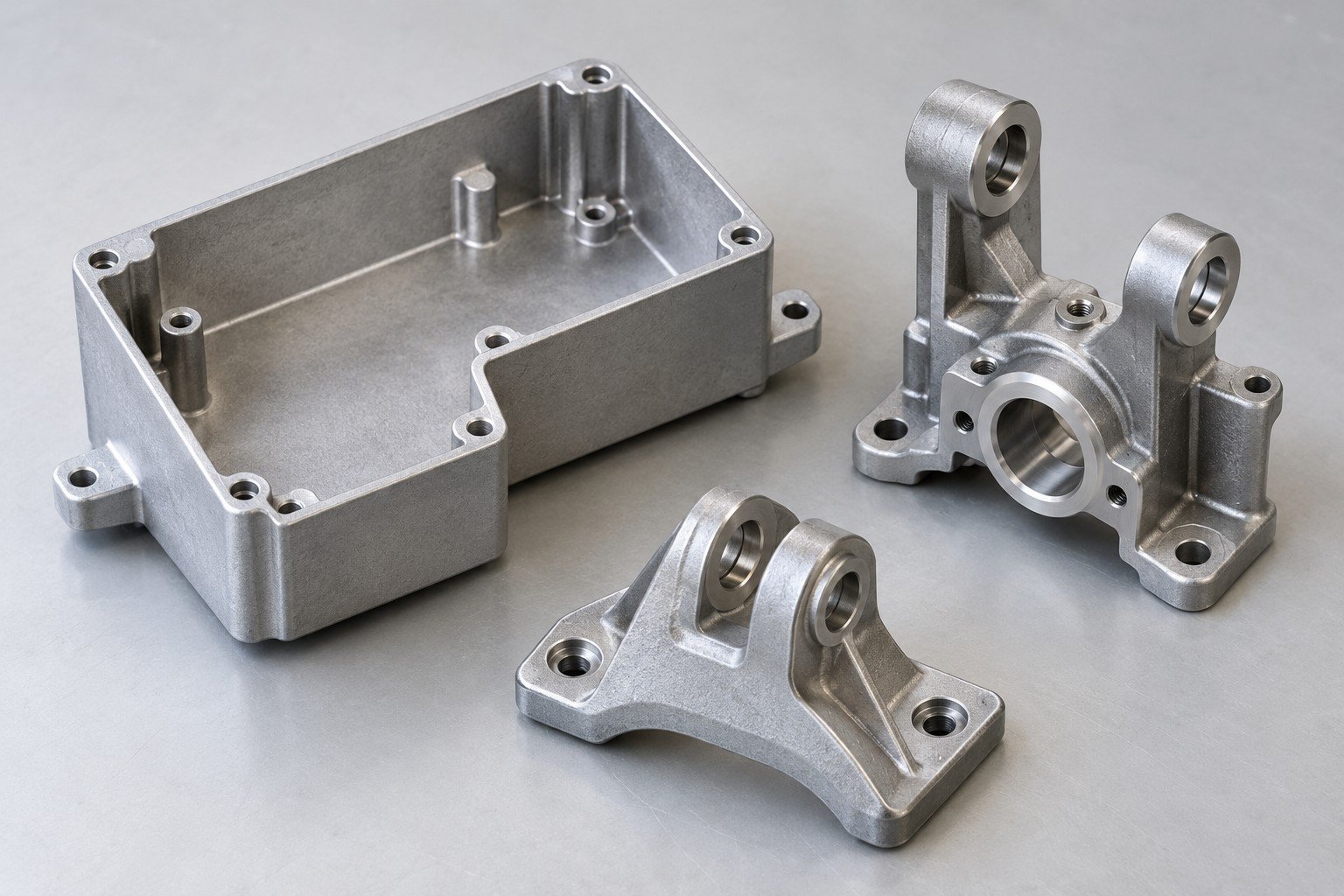

Defina tolerancias de fundición de zinc por característica y etapa de inspección.
| Estado de la pieza | Sus características clave | Enfoque de revisión |
|---|---|---|
| En bruto de fundición | Paredes, nervios y sobrematerial de posicionamiento | Geometría del molde, rebaba y líneas de partición |
| Después del mecanizado | Orificios, roscas y caras de acoplamiento | Referencias, calibres y sobrematerial |
| Después del acabado | Ajustes recubiertos y superficies visibles | Dimensiones finales, enmascarado y muestra aprobada |

Una pieza de zinc mecanizada también necesita revisar la compensación final del recubrimiento.

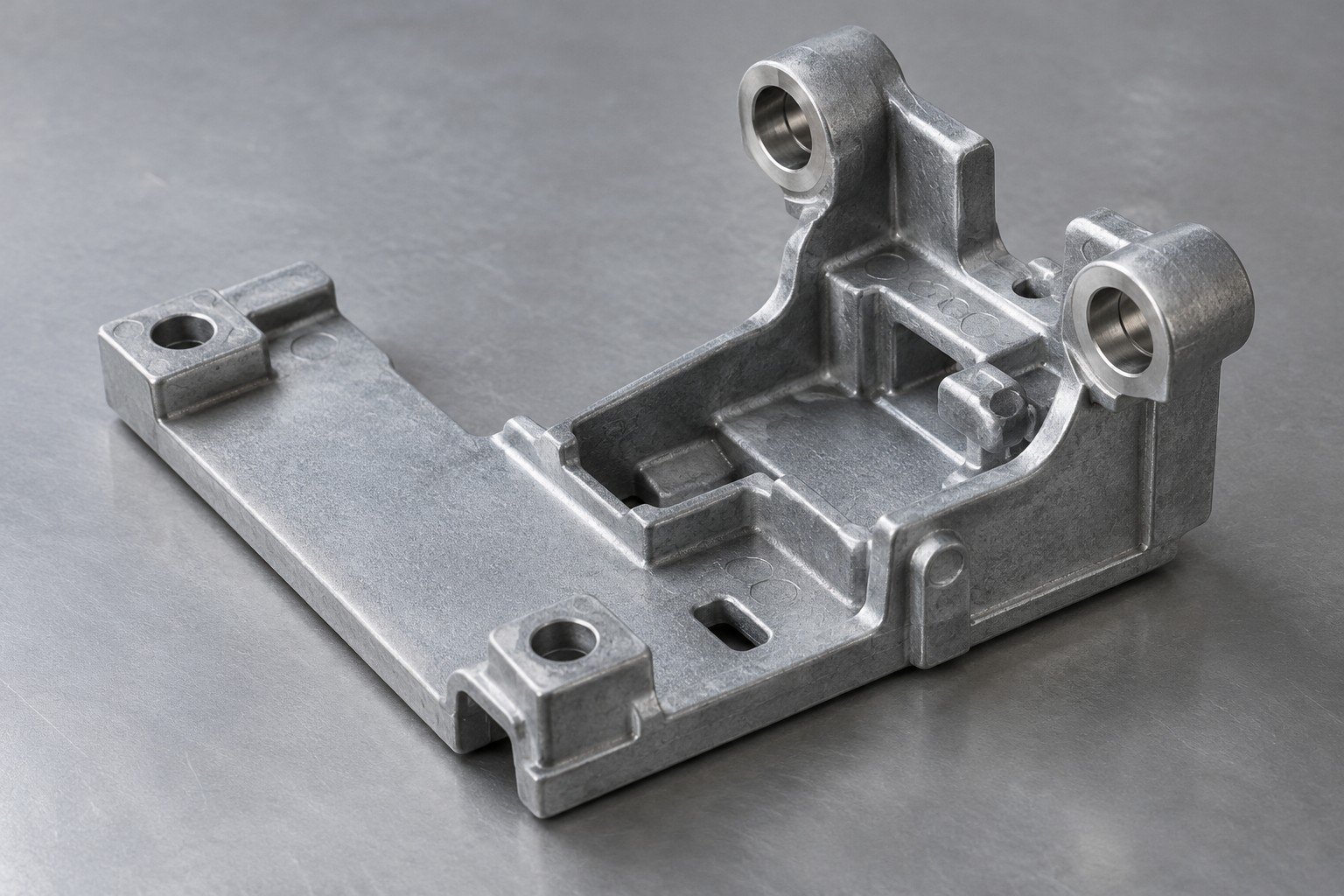

La fundición de zinc en cámara caliente se utiliza habitualmente con aleaciones Zamak. El metal fundido llena un molde de acero, solidifica y se expulsa para operaciones posteriores.
Aleación y geometría del molde acordadas
Orificios, roscas y caras de acoplamiento
Sistema y enmascarado acordados
Dimensiones finales y controles de liberación

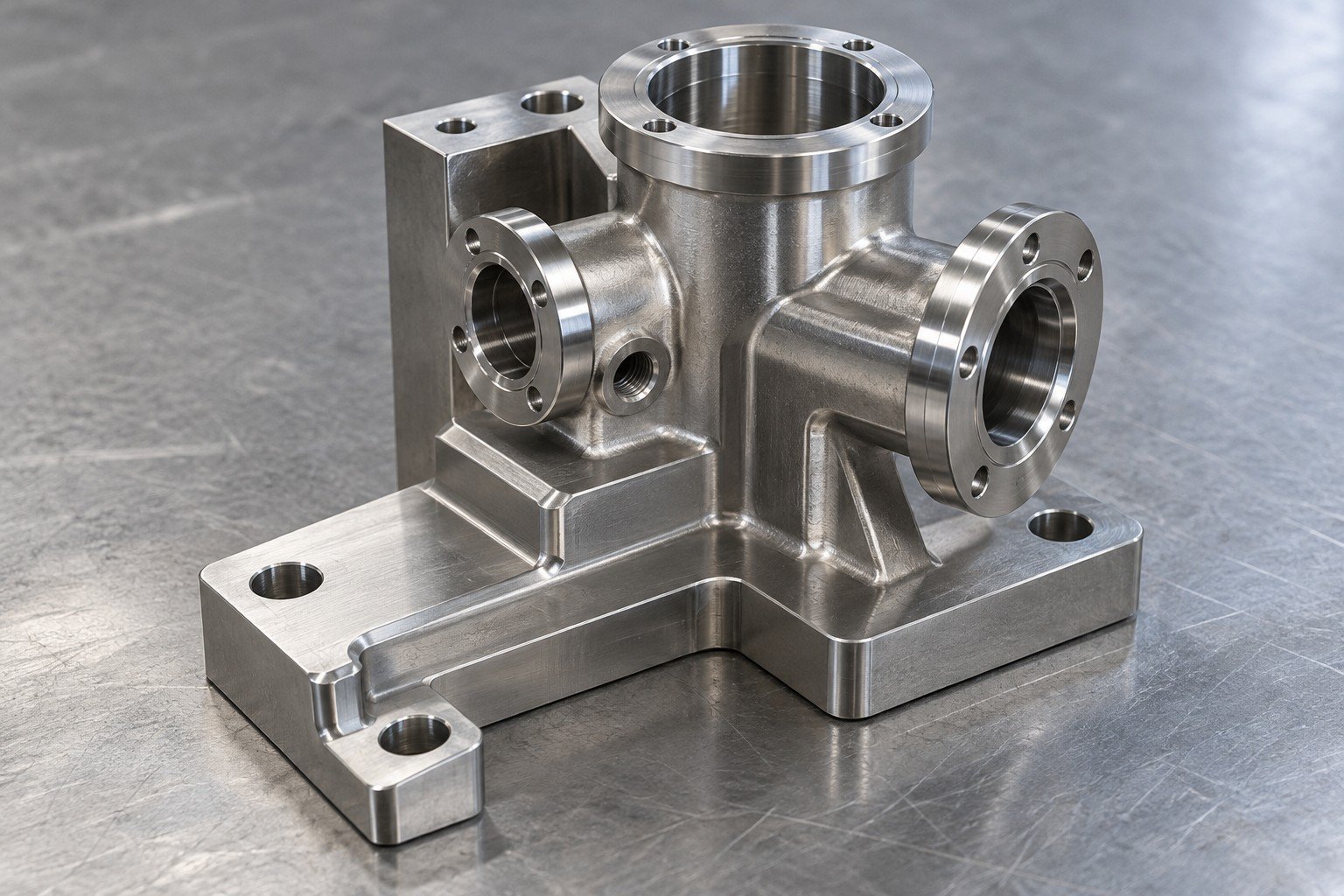

El mecanizado CNC y otras operaciones secundarias se acuerdan según su grado y plano; las aleaciones especiales requieren una revisión separada del proceso.

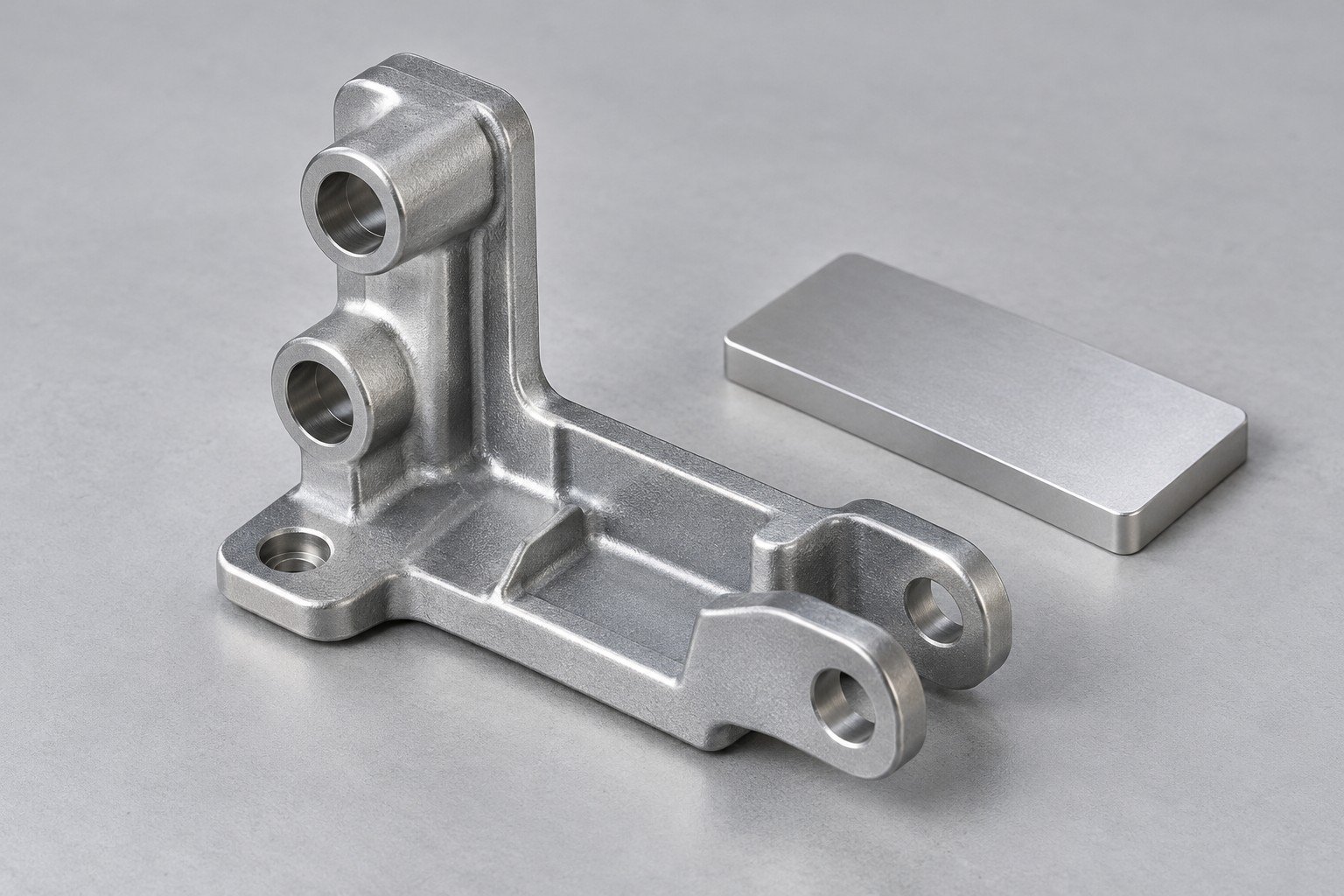

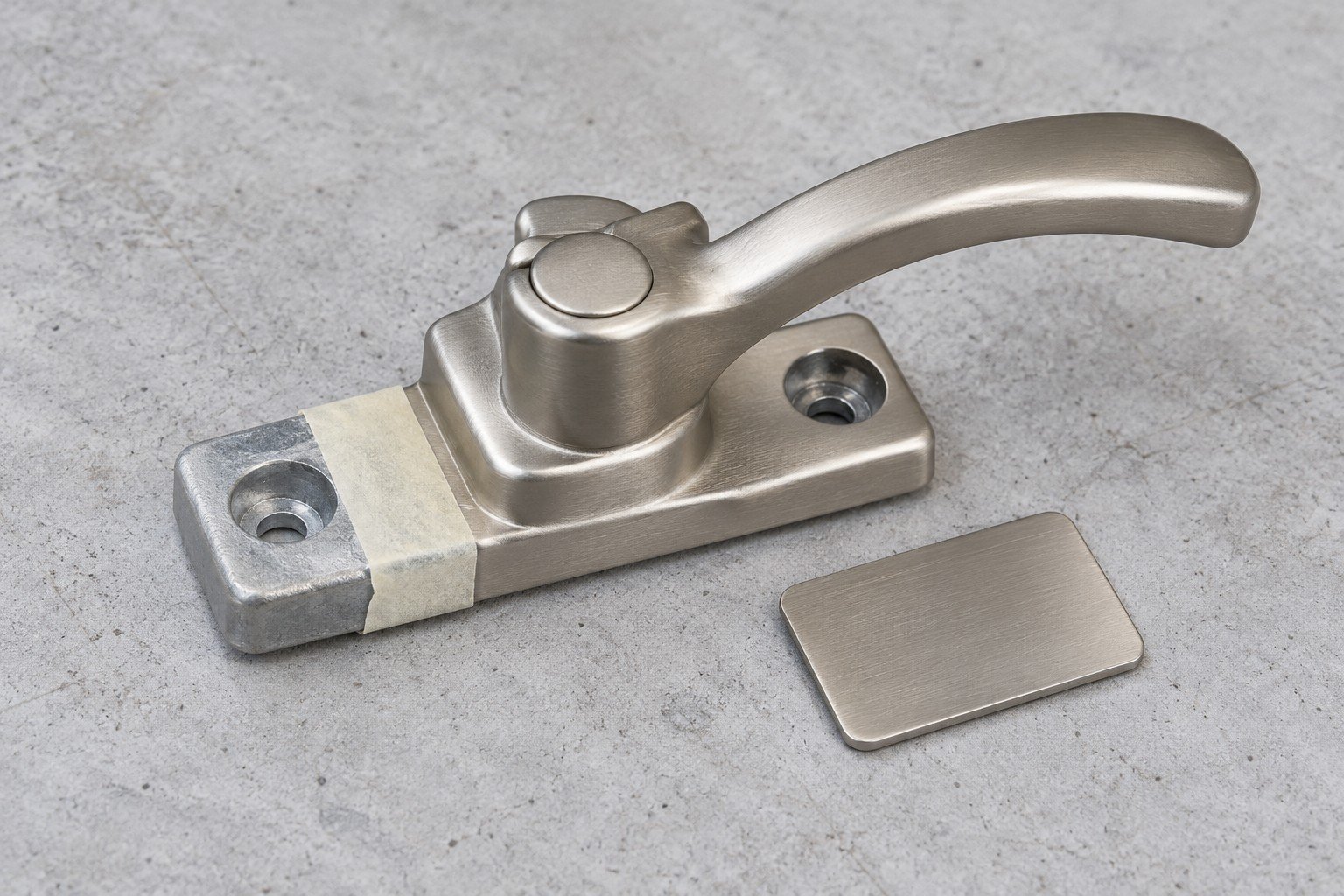

Defina aspecto final y superficies funcionales antes de las muestras.
Sistema y preparación del sustrato
Muestra de superficie y condiciones de observación
Ajuste final y características protegidas
Controles acordados y límites de liberación
Acuerde registros y límites de aceptación antes de producir.

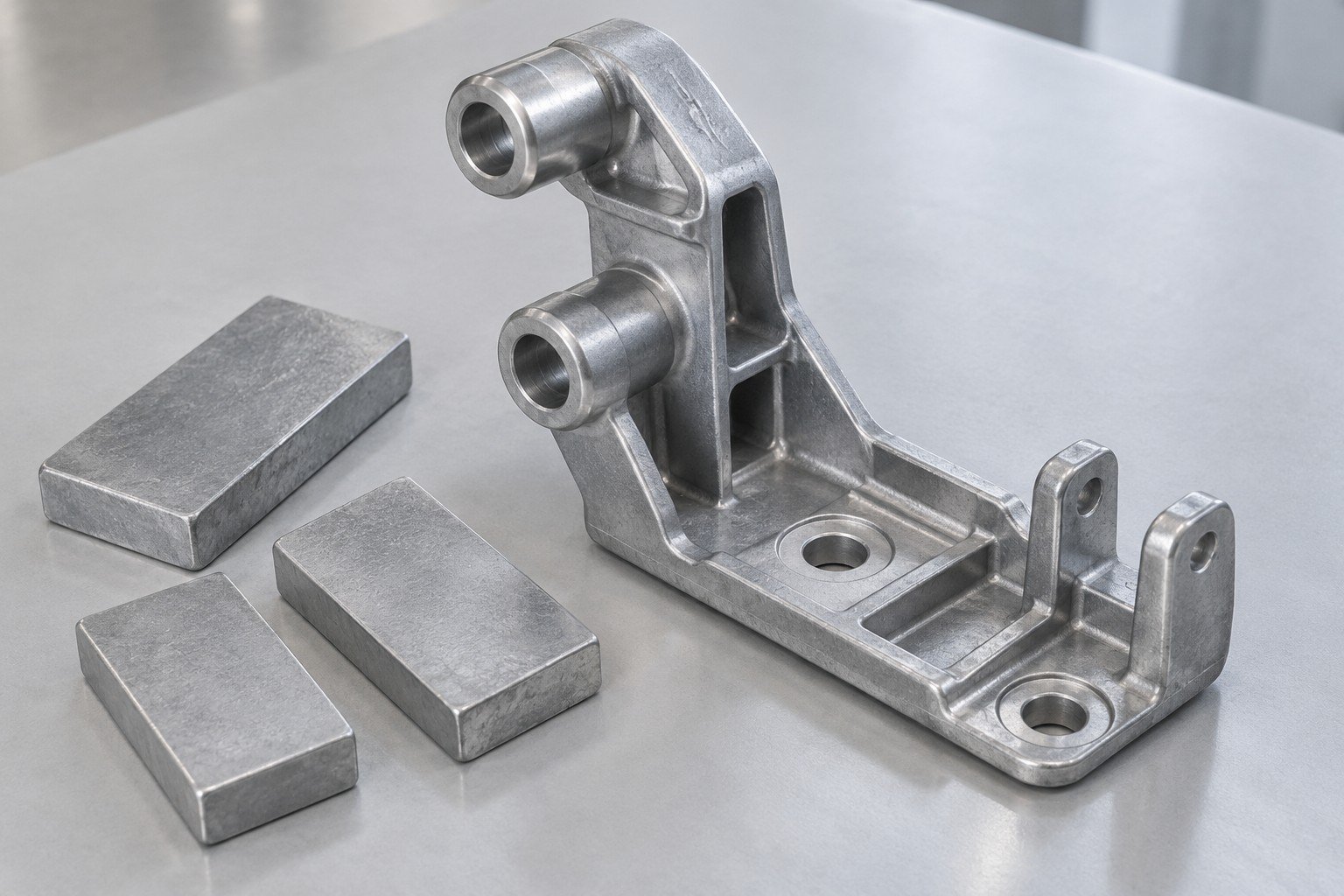

Confirme grado, lote de material y registros requeridos según la especificación.
Alcance documental, muestreo y ensayos especiales se acuerdan en su presupuesto.

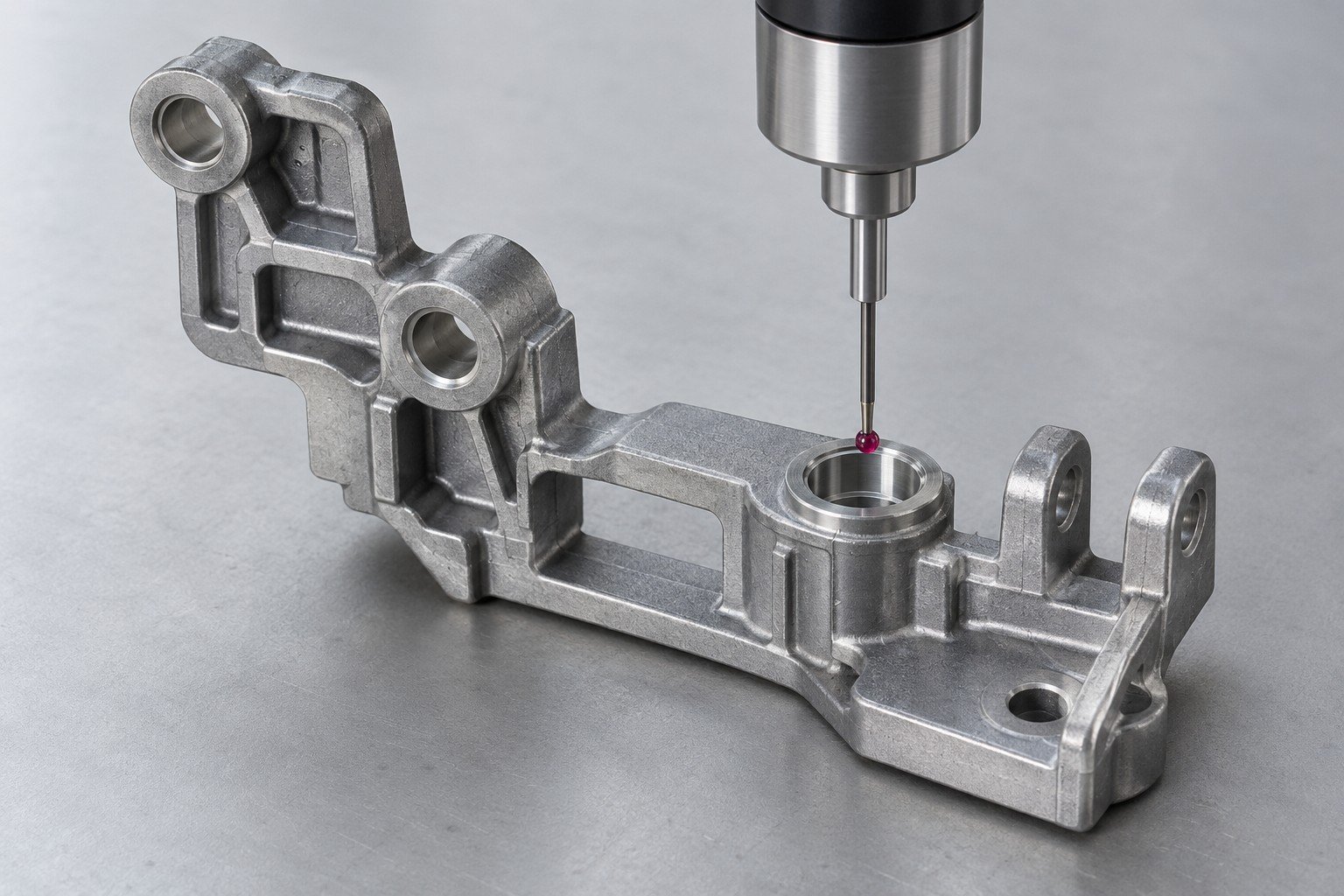

Planifique muestras prototipo de zinc fundido para verificar la pieza y el proceso acordados. Un modelo CNC de ajuste no valida la porosidad de fundición ni un acabado de producción.
Alcance documental, muestreo y ensayos especiales se acuerdan en su presupuesto.

Revise recubrimiento, enmascarado y caras visibles según la muestra aprobada y los ensayos especificados.
Alcance documental, muestreo y ensayos especiales se acuerdan en su presupuesto.

Revise aceptación final, etiquetas, protección y registros de envío antes de despachar.
Alcance documental, muestreo y ensayos especiales se acuerdan en su presupuesto.

Separe el coste de fundición de zinc en utillaje inicial y partidas recurrentes.
CANTIDADES DE EJEMPLO PARA PRESUPUESTOS — NO SON PEDIDOS MÍNIMOS
Comparación piloto
Comparación de producción inicial
Comparación de mayor volumen
Utillaje
Fundición
Mecanizado CNC
Acabado
Inspección
Entrega
Sustituya las cantidades de ejemplo por su demanda real. Compare las mismas 6 partidas con el mismo plano, aleación y alcance de acabado.
Al comparar proveedores de fundición de zinc, revise los costes de utillaje junto con estas condiciones comerciales.
Quién posee el molde de zinc y dónde se conserva.
Registre supuestos de geometría, aleación, mantenimiento y vida útil.
Cómo se aprueban y cobran revisiones y nuevas muestras.
Condiciones para transferencias y futuras liberaciones.

Coordine revisión de planos, decisiones de muestras y entrega con su contacto de proyecto. El alcance y la ubicación de fabricación se confirman en su presupuesto.
Envíe los detalles que afectan al coste y la aceptación.

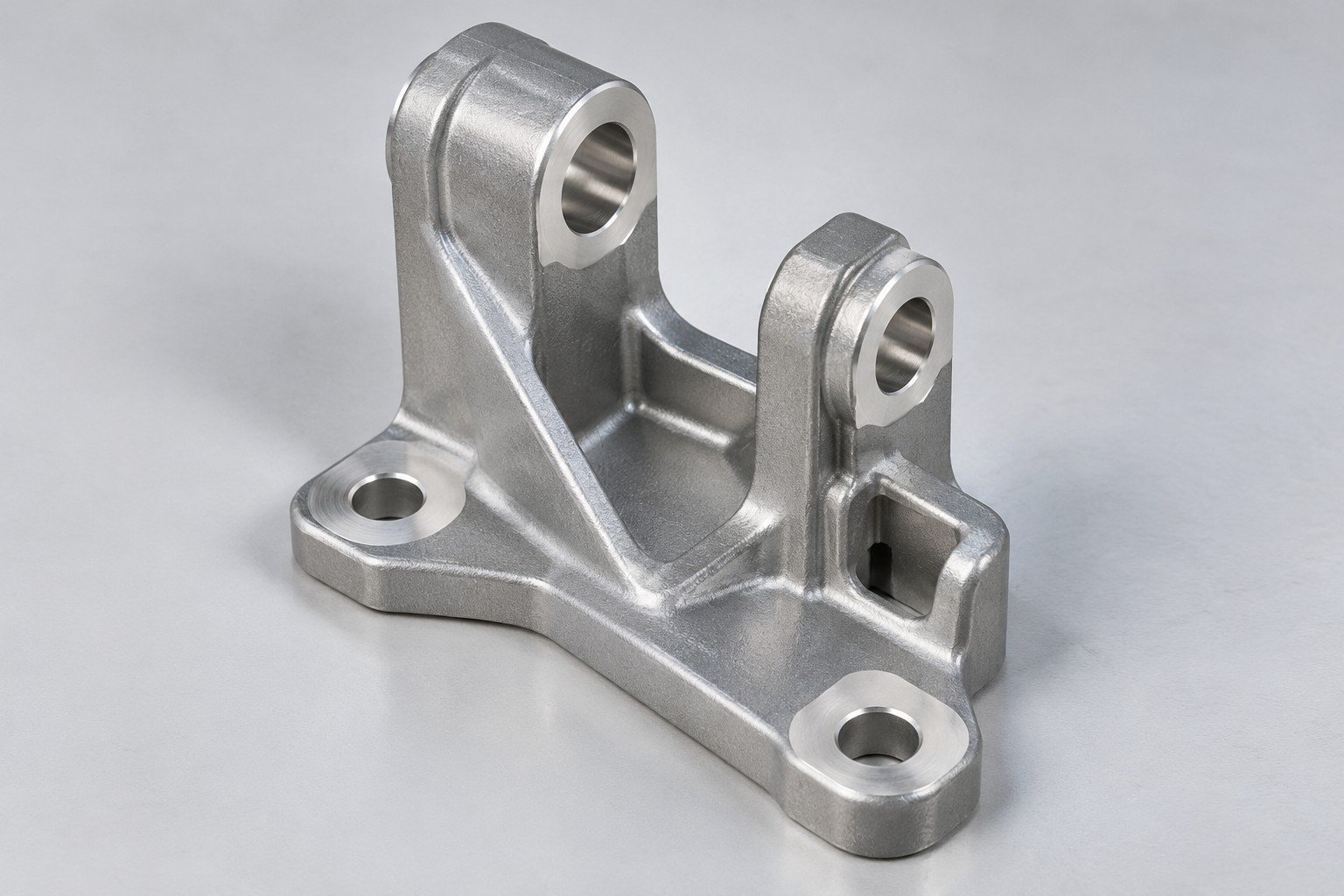

Sí. Confirme sistema de acabado, caras visibles, compensación del recubrimiento y ensayos de aceptación antes de aprobar muestras. Revise el sustrato real y su preparación; no todos los acabados están disponibles para cualquier geometría.
Evalúe grado, temperatura, carga sostenida y duración. La fluencia y los cambios dimensionales a largo plazo pueden afectar al ajuste. Revise datos de material y ensayos de aplicación sin tratar una temperatura como límite universal.
La cantidad económica depende del utillaje, la geometría, el acabado y la demanda. Las series pequeñas necesitan la misma revisión de costes de utillaje que la producción repetida. Pida comparaciones para pruebas, primer pedido y volumen anual; las cantidades de ejemplo no son mínimos.
Confirme hitos separados para aprobación del diseño, fabricación del molde, pruebas, revisiones y aprobación de muestras. Producción y envío siguen el plan de liberación acordado; la fecha se confirma para su proyecto.
Sí, cuando grado y geometría sean adecuados. Marque orificios, roscas y caras de acoplamiento y defina el estado de medición después del mecanizado y del recubrimiento. Incluya compensaciones, enmascarado e inspección.
