CNC مخصص
خدمات التصنيع
الطحن الدقيق والخراطة للجزء الخاص بك.
احصل على أجزاء معدنية وبلاستيكية مخصصة مصنوعة حسب الرسم الخاص بك. قم بمراجعة التركيبات المهمة والمواد وتكلفة التصنيع ومتطلبات الفحص قبل الإنتاج، مع دعم منطقة دالاس لمشروعك.
- تحميل CAD متاح
- NDA متاح
- مراجعة التصميم من أجل التصنيع (DFM) من جانبك
شهادة ISO 9001
إدارة الجودة
3/4/5 محاور CNC
الأشكال الهندسية المعقدة
تمت مراجعة النوبات الحرجة
القبول الخاص بالرسم
المعادن والبلاستيك
دعم اختيار المواد
النموذج الأولي للإنتاج
الحجم الخاص بك، خطتك
تخطيط سعة CNC وفقًا لطلبك
قم بمحاذاة الموافقة على العينة الخاصة بك، وكرر الكميات ومعالم التسليم قبل الطلب.
نظرة عامة على التصنيع باستخدام الحاسب الآلي
مبني على الجزء الخاص بك وتفاوت مسموحك وأهداف الإنتاج الخاصة بك
يجب أن تحمي خدمة التصنيع باستخدام الحاسب الآلي الدقيقة الخاصة بك كيفية ملاءمة الجزء الخاص بك وعمله. استخدم الطحن باستخدام الحاسب الآلي للجيوب والأوجه المتصاعدة، والتدوير باستخدام الحاسب الآلي لميزات التدوير، والتصنيع متعدد المحاور للوصول المعقد. شارك أبعادك المهمة بحيث يدعم اختيار العملية وعقد العمل والفحص عملية التجميع الخاصة بك.
- تقليل مخاطر التصميم قبل التشغيل الآلي
- اختر العملية والمواد المناسبة
- حماية الأبعاد الحرجة من خلال تخطيط الفحص
- التوسيع من النموذج الأولي إلى الإنتاج المتكرر
- موازنة الأداء والمهلة الزمنية والتكلفة
قدرات التصنيع
اختر الطحن باستخدام الحاسب الآلي أو الخراطة أو المعالجة متعددة المحاور حول الشكل الهندسي والميزات المهمة وكمية الطلب.
خدمات الطحن باستخدام الحاسب الآلي
قم بتصنيع جيوبك ووجوه التركيب والميزات متعددة الجوانب باستخدام الطحن باستخدام الحاسب الآلي ثلاثي المحاور وأربعة محاور. مراجعة الوصول إلى الأداة وتكلفة الإعداد.
اكتشف الطحن باستخدام الحاسب الآلي →
خدمات الخراطة باستخدام الحاسب الآلي
قم بإنتاج الأعمدة والأكمام والحافات بأقطار وأخاديد وخيوط متحدة المركز. قم بمراجعة الأدوات المباشرة للميزات خارج المحور.
اكتشف الخراطة باستخدام الحاسب الآلي →
التصنيع باستخدام الحاسب الآلي ذو 5 محاور
يمكنك الوصول إلى الميزات الزاوية والأسطح المعقدة باستخدام ماكينة CNC ذات 5 محاور. قارن تقليل الإعداد بمتطلبات التفاوت المسموح الخاصة بك.
اعرف المزيد →
التصنيع باستخدام الحاسب الآلي السويسري
ادعم الأجزاء الصغيرة النحيلة باستخدام الآلات السويسرية. تأكد من احتياجات القطر والطول والمواد والدفعة في مراجعة الرسم الخاص بك.
اعرف المزيد →
التنظيم الإلكتروني والعمليات الثانوية
قم بمراجعة EDM للفتحات الضيقة والزوايا الداخلية، ثم قم بتنسيق الحفر والنقر وإزالة الأزيز والتشطيب في عرض الأسعار الخاص بك.

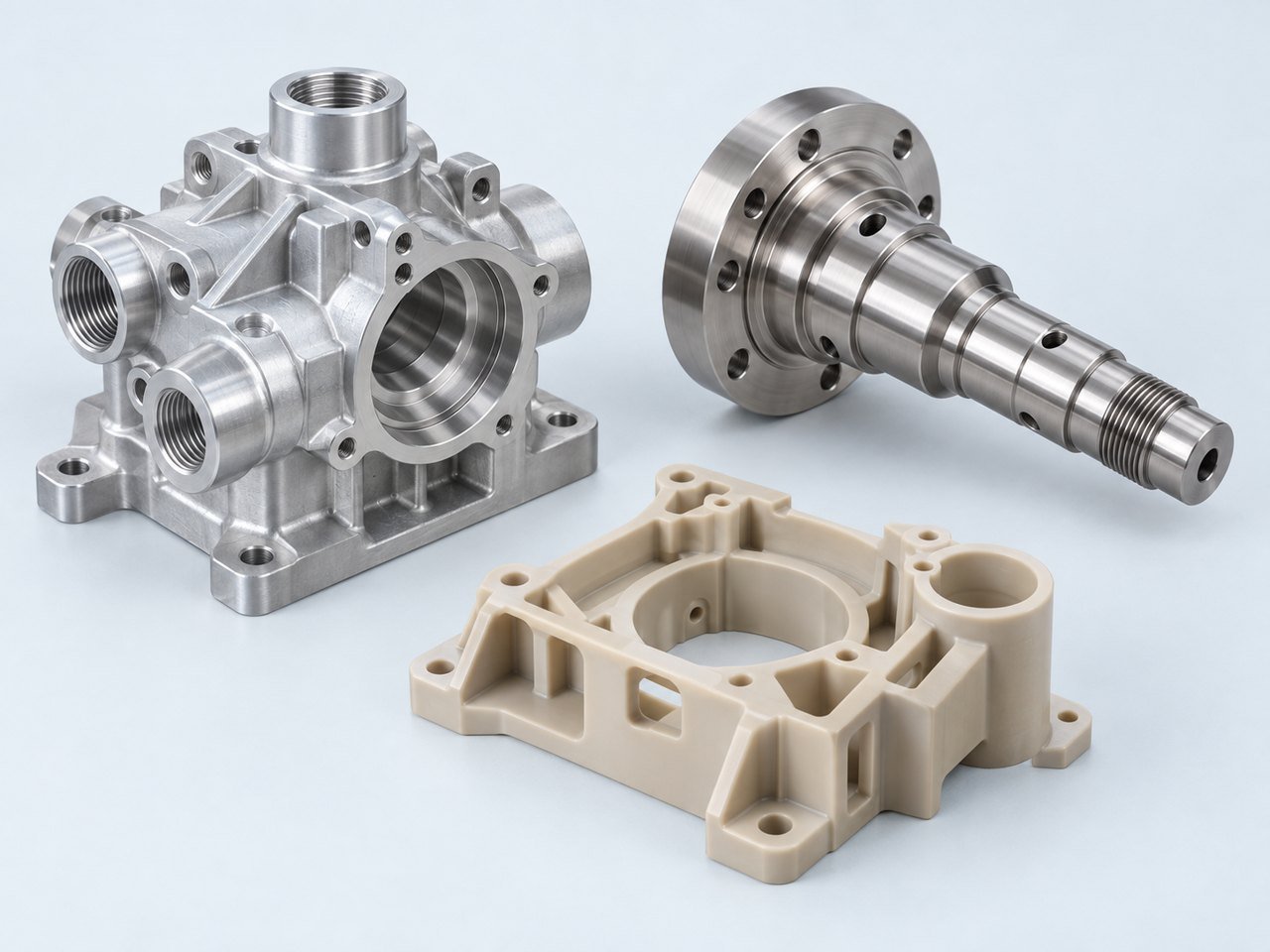

معرض الأجزاء الدقيقة
استكشف أمثلة مكونات CNC لمتطلبات المواد والهندسة والتجميع الخاصة بك.
أمثلة توضيحية للمكونات. يتم تأكيد درجة المواد والتفاوتات ونطاق الفحص وفقًا للرسم الخاص بك.
ما هي عملية CNC التي تناسب الجزء الخاص بك؟
قارن أساليب التصنيع باستخدام الحاسب الآلي للعثور على أفضل ما يناسب متطلباتك الهندسية والإنتاجية.
| العملية | الأفضل لـ | الهندسة النموذجية | الحجم النموذجي | الميزة الرئيسية |
|---|---|---|---|---|
| طحن ثلاثي المحاور | الأجزاء المنشورية القياسية | بسيط إلى متوسط | 1–10,000+ | فعال من حيث التكلفة ومتعدد الاستخدامات |
| طحن ذو 4 محاور | ميزات متعددة الجوانب | أكثر تعقيدًا | 1–10,000+ | عمليات إعداد وإعادة تركيب أقل |
| CNC ذو 5 محاور | الأسطح المعقدة | معقد للغاية | 1–5000+ | أقصى قدر من الحرية الهندسية |
| تحول باستخدام الحاسب الآلي | أجزاء مستديرة/أسطوانية | التناوب | 1–100,000+ | الدقة وكفاءة الإنتاج |
| الخراطة السويسرية | أجزاء صغيرة الدقة/نحيفة | طويل / نحيف | 1–100,000+ | إنتاج مستقر للأجزاء الصغيرة |
المواد والتشطيبات السطحية
اختر مادة التصنيع باستخدام الحاسب الآلي الخاصة بك وانتهي معًا. تؤثر القوة ومقاومة التآكل ودرجة الحرارة وأبعاد التزاوج على الجزء النهائي.
خيارات لتطبيقك
من النموذج الأولي إلى الإنتاج
قم بنقل مراجعات الرسم واختيار المواد ومعايير القبول من النموذج الأولي لتصنيع CNC إلى الإنتاج المتكرر.
التفاوت المسموح والجودة باستخدام الحاسب الآلي
حدد بياناتك المهمة وأبعاد التزاوج وطريقة الفحص قبل التشغيل الآلي.
الأبعاد القصوى
يعتمد الحد الأقصى لحجم الجزء على الماكينة وهندسة الأجزاء. فيما يلي القدرات النموذجية للتصنيع باستخدام الحاسب الآلي.
| نوع الجهاز | الحد الأقصى لحجم الجزء النموذجي (الطول × العرض × الارتفاع) |
|---|---|
| CNC ثلاثي المحاور | 1200 × 1000 × 650 ملم |
| CNC ذو 4 محاور | 600 × 400 × 400 ملم |
| CNC ذو 5 محاور | 500 × 400 × 400 مم |
| CNC سويسري | ما يصل إلى Ø32 مم × 300 مم (الطول) |
الحد الأدنى من الميزات
إرشادات عملية للميزات الصغيرة لضمان قابلية التصنيع ومنع كسر الأداة.
| الميزة | المبادئ التوجيهية النموذجية |
|---|---|
| الحد الأدنى لقطر الثقب | 1.0 مم (يختلف حسب العمق) |
| الحد الأدنى لسماكة الجدار | 0.5 ملم (معدن) / 1.0 ملم (بلاستيك) |
| الحد الأدنى لعرض الفتحة | 1.2 ملم |
| ميزة الحد الأدنى للجيب | يعتمد على الرسم |
قدرات الخيوط
- خيوط قياسية مترية وإمبراطورية
- الخيوط الداخلية والخارجية
- طحن الخيوط للأقطار الكبيرة أو المواد الصلبة
- التنصت الصلب للثقوب القياسية
- ملفات تعريف الخيوط المخصصة متاحة بعد المراجعة الهندسية
التفاوتات القياسية
التفاوتات النموذجية تعتمد على الرسم والهندسة.
- الآلات العامة: ±0.05 مم قياسي نموذجي
- الميزات الهامة: تتوفر تفاوتات أكثر صرامة (تصل إلى ±0.005 مم) بعد المراجعة الهندسية.
- تختلف إمكانيات التفاوت المسموح بشكل كبير بناءً على اختيار المواد وسمك الجدار وهندسة الأجزاء.
إرشادات نصف القطر الداخلي
نظرًا لأن أدوات CNC مستديرة، فمن المستحيل تصنيع الزوايا الداخلية الحادة بشكل مباشر.
- تصميم نصف قطر الزاوية الداخلية بحيث لا يقل عن 1/3 من عمق التجويف.
- استخدم أحجام المطحنة النهائية القياسية عند تحديد نصف القطر.
- بالنسبة للزوايا الحادة، فكر في إضافة نقوش عظام الكلب أو استخدام عمليات EDM.
النص والنقش
نحن ندعم طرقًا مختلفة لإضافة نص أو شعارات أو أرقام أجزاء إلى مكوناتك.
- وضع العلامات بالليزر (التباين العالي، الأسطح المسطحة)
- النقش باستخدام الحاسب الآلي (تشكيله مباشرة على السطح)
- دعم التسلسل
- الحد الأدنى لحجم النص يعتمد على الرسم، وعادةً ما يكون ارتفاعه 2-3 مم للنص المضروب.
اتفق على كيفية قياس ميزاتك المهمة.
إرشادات التصميم
قم بمراجعة الوصول إلى الأداة وسمك الجدار والزوايا الداخلية لتقليل تكلفة المعالجة التي يمكن تجنبها.
سمك الجدار
مراجعة الصلابة والتشويه
نصف القطر الداخلي
قم بمطابقة وصول القاطع الخاص بك
جيوب عميقة
تقليل انحراف الأداة الطويلة
عمق الثقب
تحقق من نسبة العمق إلى القطر
المواضيع
حدد الخيط والعمق القياسيين
إزالة الأزيز
حدد متطلبات كسر الحافة الخاصة بك
الصناعات والتطبيقات
قم بمطابقة طلبك مع المواد المناسبة والهندسة ومتطلبات الفحص الموثقة.
تصنيع الآلات الفضائية باستخدام الحاسب الآلي
الأقواس الهيكلية والعلب والأجزاء عالية الأداء
التصنيع باستخدام الحاسب الآلي الطبي
المكونات الدقيقة للأجهزة الطبية

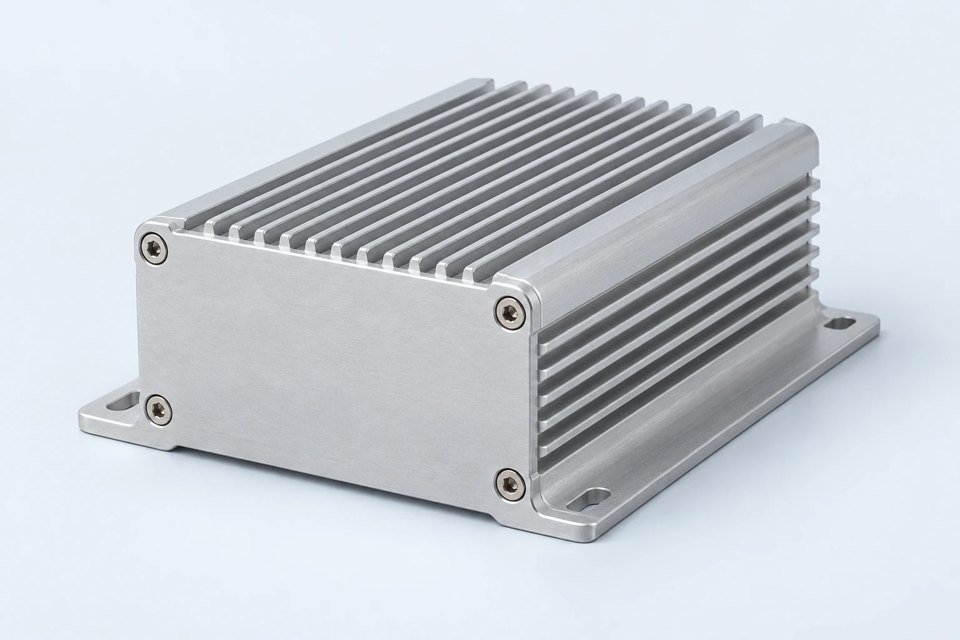

تصنيع أشباه الموصلات باستخدام الحاسب الآلي
مكونات عالية الدقة لمعدات أشباه الموصلات
مكونات الروبوتات CNC
المفاصل والعلب وأجزاء التحكم في الحركة
تصنيع الآلات باستخدام الحاسب الآلي للسيارات
نماذج أولية وأجزاء إنتاج متينة
الأتمتة الصناعية
مكونات مخصصة لأنظمة التشغيل الآلي
لماذا يختار المهندسون والمشترون LK MFG
تعرف على ما يغطيه عرض الأسعار الخاص بك، وكيف تتم الموافقة على الأجزاء الخاصة بك ومن يدعم طلبك التالي.
المصنع مباشرة
قم بمراجعة نطاق التصنيع والتشطيب والفحص الخاص بك من خلال جهة اتصال تصنيع واحدة.
الهندسة والتصميم من أجل التصنيع (DFM)
قم بحل الجدران الرقيقة والجيوب العميقة ومخاطر التفاوت المسموح قبل قطع المواد.
الجودة الموثقة

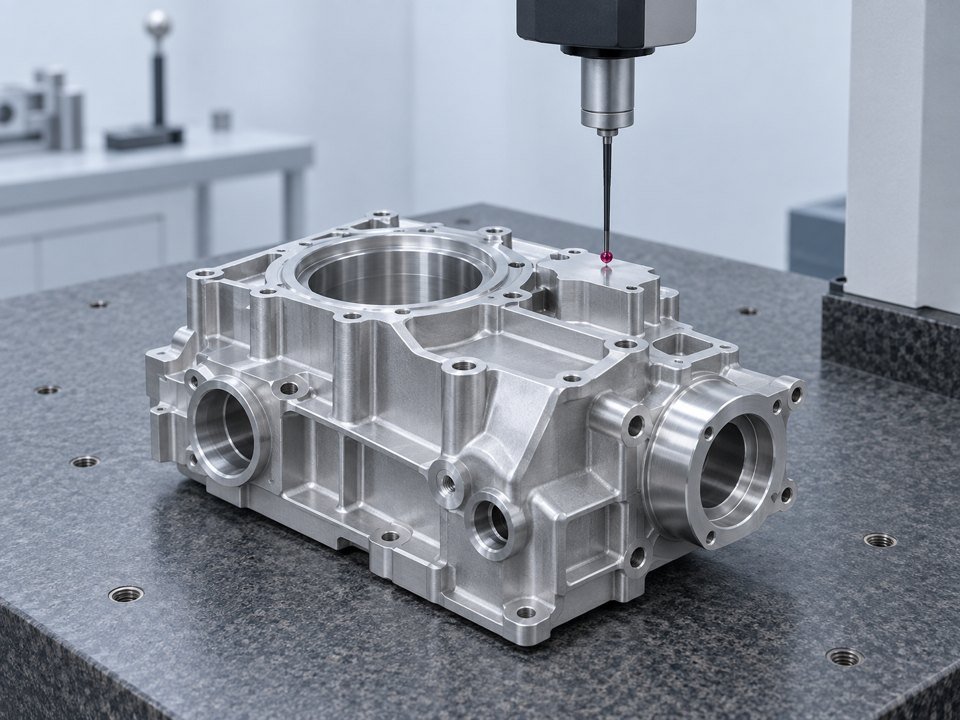

اطلب نتائج FAI وCMM وسجلات المواد لنطاق الفحص المتفق عليه قبل الطلب.
الدعم العالمي + المحلي
قم بتنسيق مراجعة الرسم وخطة التسليم مع الدعم والتصنيع في منطقة دالاس في الصين.
ما الذي يدفع تكلفة التصنيع باستخدام الحاسب الآلي لديك؟
تعرف على كيفية تأثير المواد ووقت الدورة والتفاوتات وكمية الطلب على التكلفة. قارن البدائل قبل تغيير التصميم الخاص بك.
