التركيز على المراجعة
خلوص الأداة والحامل • زاوية الاقتراب والوصول • حدود التركيبات وحركة الماكينة
التصنيع الدقيق
التصنيع باستخدام الحاسب الآلي ذو 5 محاور للأجزاء الدقيقة المعقدة لديك.
إعدادات أقل. محاذاة أفضل للميزات. طريق تمت مراجعته من جانبك.
قم بإحضار التجاويف ذات الزوايا والأسطح المركبة والميزات متعددة الأوجه في خطة تصنيع منسقة واحدة. قم بمراجعة المواد وبيانات الإسناد الهامة واحتياجات الفحص بدءًا من النموذج الأولي حتى تكرار الإنتاج.
تصنيع متعدد المحاورالفحص القائم على الرسممراجعة مرجعية حاسمةالنموذج الأولي للإنتاجدعم فني من منطقة دالاس
نظرة عامة على التصنيع باستخدام الحاسب الآلي ذو 5 محاور
تم تصميمه حول الجزء الخاص بك، وبيانات الإسناد الخاصة بك، والتجميع الخاص بك
اختر المعالجة متعددة المحاور حيث تعمل على تحسين الوصول أو محاذاة الميزات أو استمرارية السطح لهندستك.
- ميزات معقدة للماكينة مع خطوات إعادة تحديد موضع أقل حيثما أمكن ذلك.
- حماية العلاقات بين المملون المهمين والوجوه المتزاوجة.
- قم بمراجعة الجيوب العميقة والميزات ذات الزوايا قبل القطع.
- قم بتوصيل المواد وتشطيب السطح باستخدامك النهائي.
- وافق على أدلة الفحص التي يحتاجها فريقك.
اختر استراتيجية التصنيع المناسبة
طريق تصنيع عملي لهندستك
استخدم مسارًا مباشرًا للميزات التي يمكن الوصول إليها
بالنسبة للأوجه المسطحة والجيوب والتجويف الذي يمكن الوصول إليه من اتجاهات الأدوات الثابتة، يمكن أن يكون الطحن ثلاثي المحاور خيارًا عمليًا. قم بمراجعة الإعدادات الإضافية وفقًا لمتطلبات المسند والتكلفة الخاصة بك.
- الوصول إلى أداتك وعمق جيبك
- عدد الإعداد والوجوه المرجعية
- الكمية الخاصة بك وإجمالي وقت المعالجة
يمكنك الوصول إلى ميزات الزاوية الخاصة بك من خلال تحديد المواقع المفهرسة
قم بتوجيه قطعة العمل بين القطع، ثم الماكينة مع تثبيت المحاور الدوارة في موضعها. يمكن أن يؤدي ذلك إلى الوصول إلى العديد من الوجوه مع الحفاظ على مرجع ثابت للعمل.
- فتحات بزاوية وميزات متعددة الجوانب
- الوصول إلى أدوات أقصر وأكثر صلابة
- إزالة التركيبات ونقل المسند
اتبع أسطحك المعقدة بحركة منسقة
تساعد الحركة الخطية والدوارة المنسقة الأداة على اتباع الهندسة المركبة. قم بمراجعة الإستراتيجية المتعلقة بسطحك ومدى وصول الأداة ومتطلبات إزالة الاصطدام.
- الأسطح والتحولات المحددة الخاصة بك
- توجيه الأداة ومخاطر التداخل
- خطة تشطيب السطح والفحص

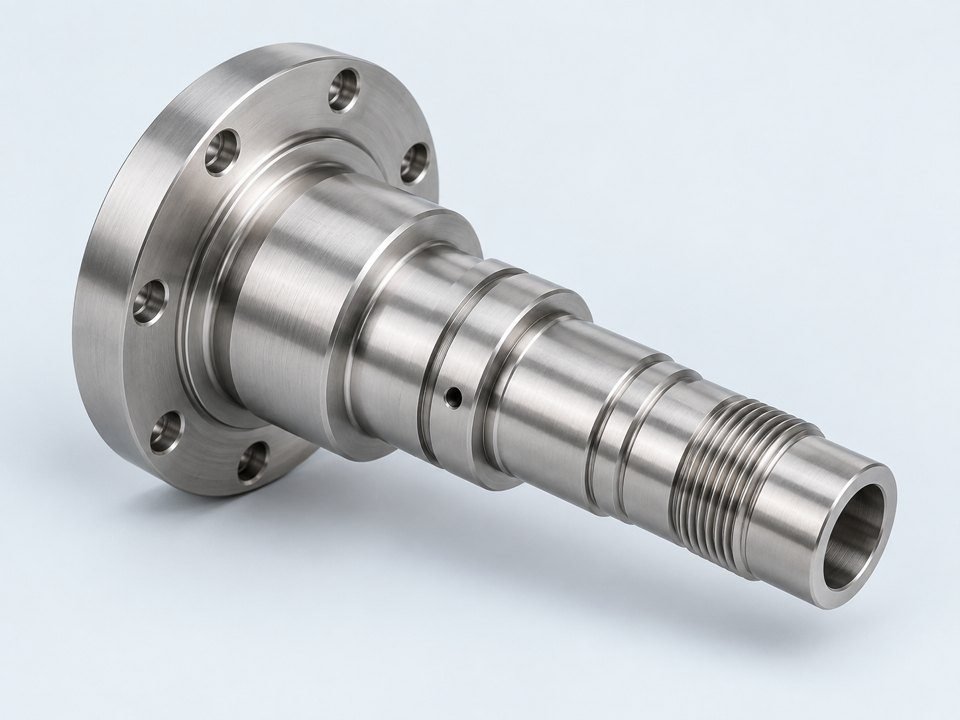

قم بتوصيل الميزات المحولة والمطحونة
بالنسبة للأجزاء التي تجمع بين الواجهات الدائرية والهندسة المطحونة، قم بمراجعة مسار دوران الطاحونة أو عمليات الخراطة والطحن المنسقة. الخيار الأفضل يعتمد على الرسم الكامل الخاص بك.
- الميزات المحورية والتصنيع الجانبي
- العمل بين العمليات
- حجم الدفعة الخاصة بك واقتصاديات التصنيع
التحقق من صحة واجهاتك الهامة قبل الإصدار
استخدم النموذج الأولي الخاص بك لمراجعة افتراضات الملاءمة والوظيفة والرسم. تحديد الخصائص الهامة وأي امتيازات مؤقتة قبل التشغيل الآلي.
- المواد المخصصة للإنتاج حيثما كان ذلك مناسبًا
- التحقق من ملاءمتك ووظيفتك
- التعليقات قبل إصدار الرسم الخاص بك
حافظ على اتصال متطلباتك المعتمدة
احمل المراجعة المعتمدة ونهج العمل ومتطلبات الفحص في الطلبات المتكررة. قم بمراجعة متطلبات الطلب والانتهاء قبل الإصدار التالي.
- التحكم في المراجعة والتغيير
- الشيكات الجارية والنهائية المتفق عليها
- كميات الإصدار ونطاق التسليم
5-AXIS DFM - المراجعة قبل التصنيع
صمم الجزء المعقد الخاص بك للحصول على بناء أكثر قابلية للتنبؤ به
يمكنك الوصول إلى الميزات الخاصة بك دون المساس بالجزء
قم بمراجعة الوصول مبكرًا لتجنب الميزات التي تتطلب أدوات طويلة ومرنة أو مسار تصنيع مختلف.
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.

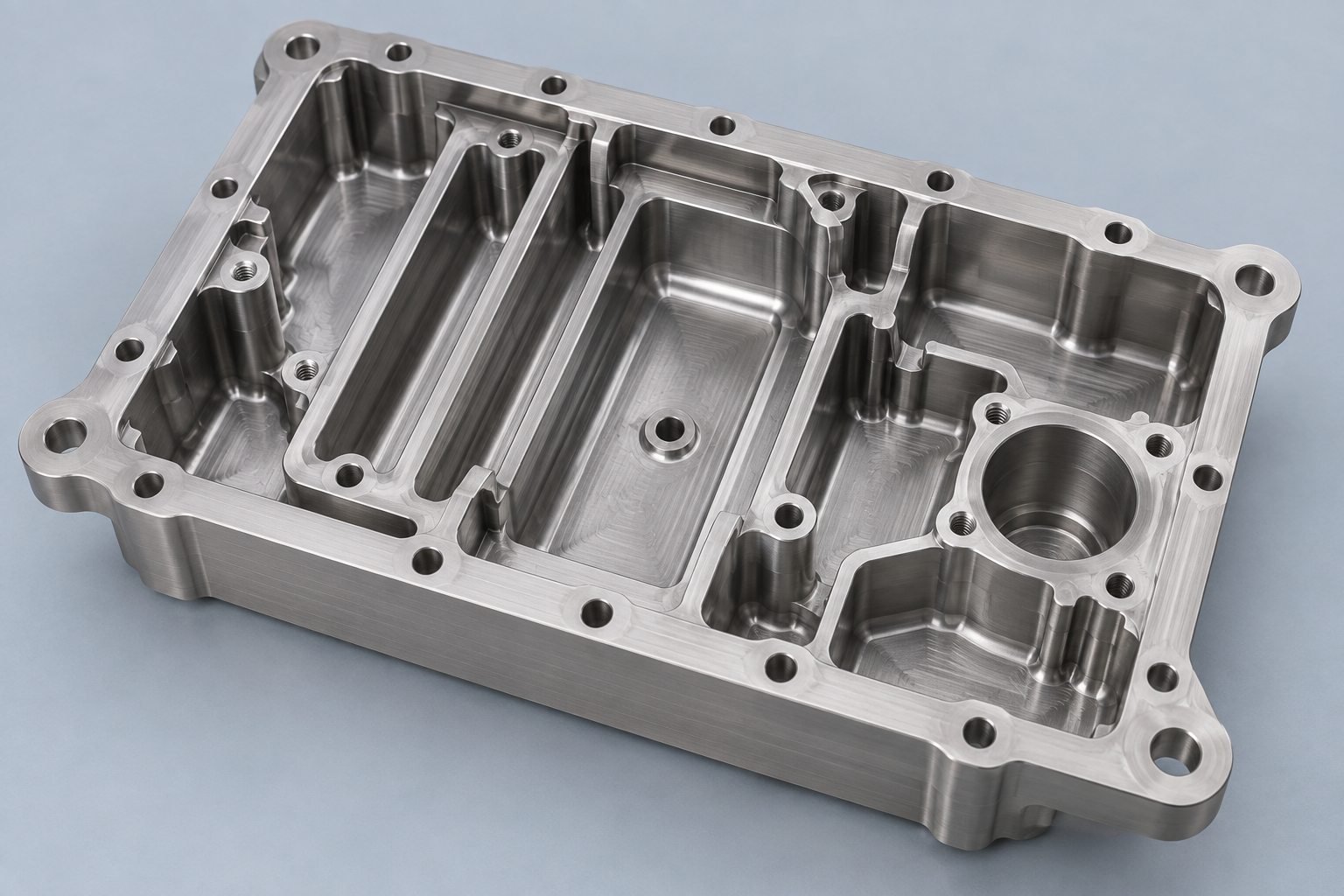

قم بموازنة عمق جيبك ومدى وصول الأداة
قم بمراجعة التجاويف العميقة حول مدى وصول الأداة والاهتزاز واللمسة النهائية المطلوبة قبل زيادة وقت المعالجة.
التركيز على المراجعة
العلاقة بين العمق والعرض • إخلاء الشريحة وصلابة الأداة • نصف قطر الزاوية والهندسة السفلية
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.

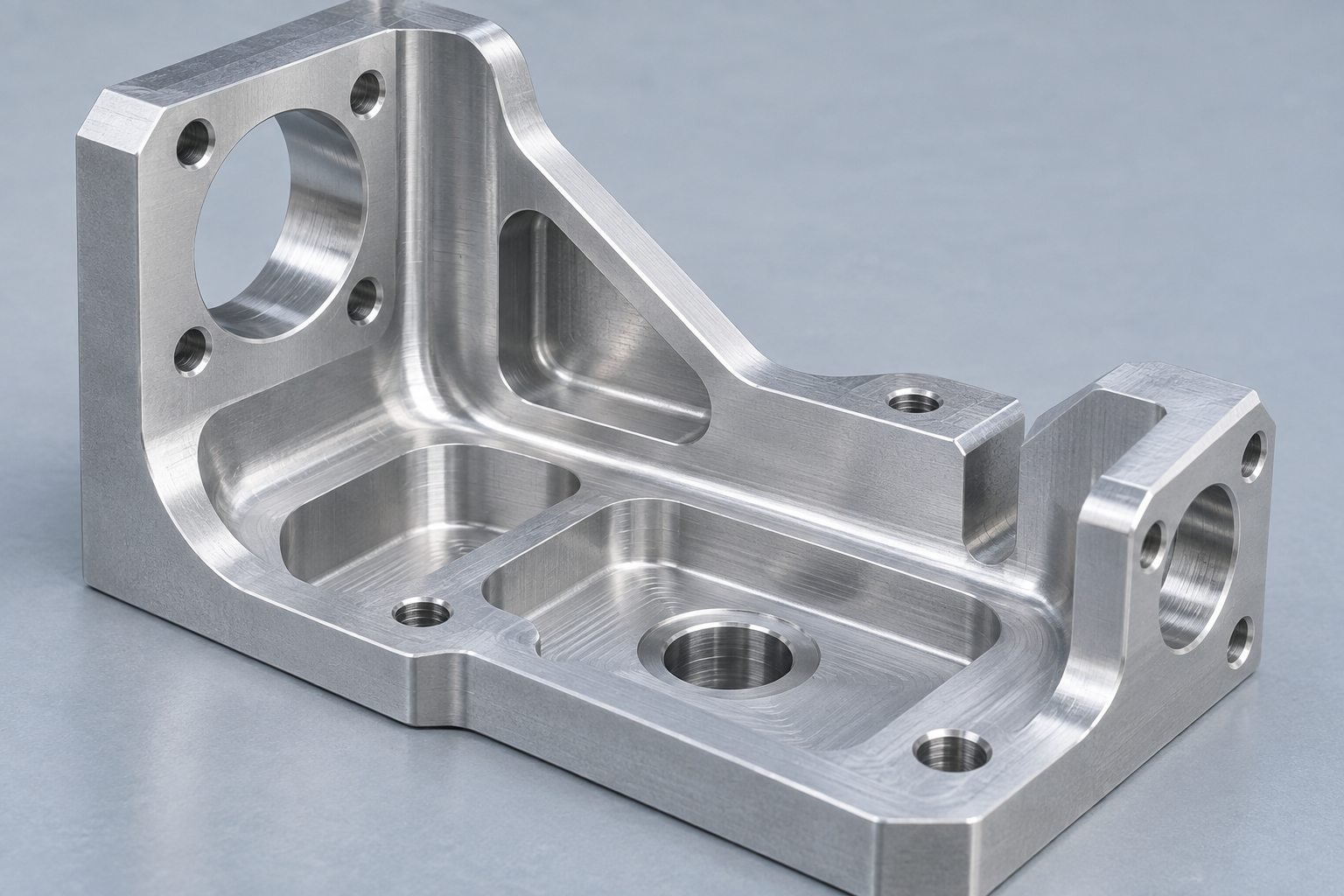

اجعل زواياك الداخلية قابلة للتشكيل
يمكن لنصف القطر الداخلي العملي الأكبر تحسين الوصول إلى الأداة وتقليل التمريرات النهائية الطويلة. اجعل متطلباتك الوظيفية واضحة.
التركيز على المراجعة
قطر القاطع العملي • أنصاف أقطار متسقة حيثما أمكن ذلك • خلوص زاوية جزء التزاوج
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.
دعم ميزاتك الرقيقة أثناء التصنيع

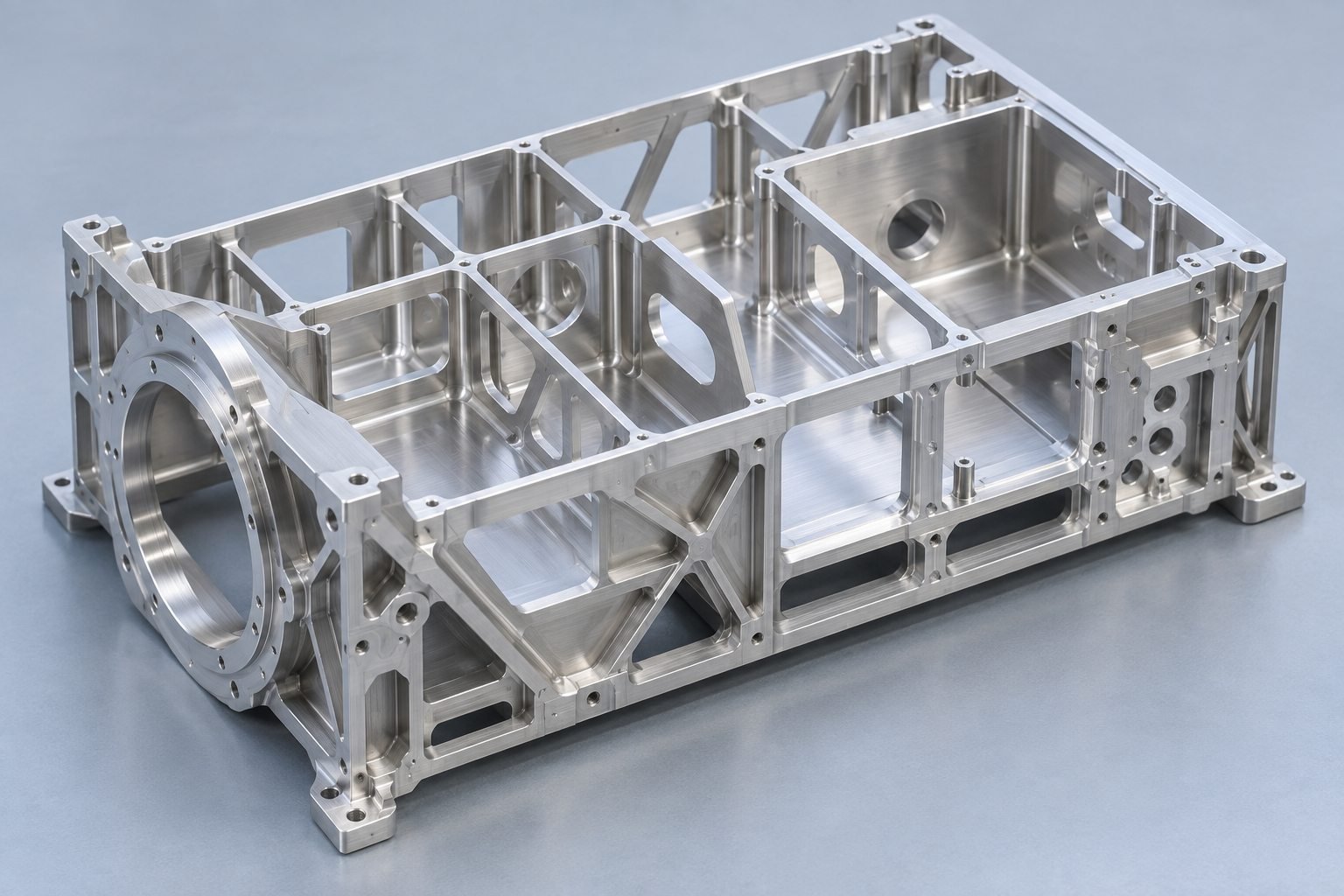

ناقش الجدران الرقيقة مع التحكم في العمل والفحص لإدارة الانحراف وتباين الأبعاد.
التركيز على المراجعة
صلابة الجدار والضلع • أحمال التثبيت والقطع • تسلسل المواد والتصنيع
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.
تحقق من الميزات الموجودة لديك قبل الإصدار
الحركة خماسية المحاور لا تجعل كل القطع في متناول الجميع. قم بمراجعة مسار الأداة بالكامل وفكر في تغييرات الميزات عند الحاجة.
التركيز على المراجعة
اتجاه القطع الذي يمكن الوصول إليه • الحاجة إلى أداة خاصة أو عملية بديلة • التقاطعات المخفية وإزالة الأزيز
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.

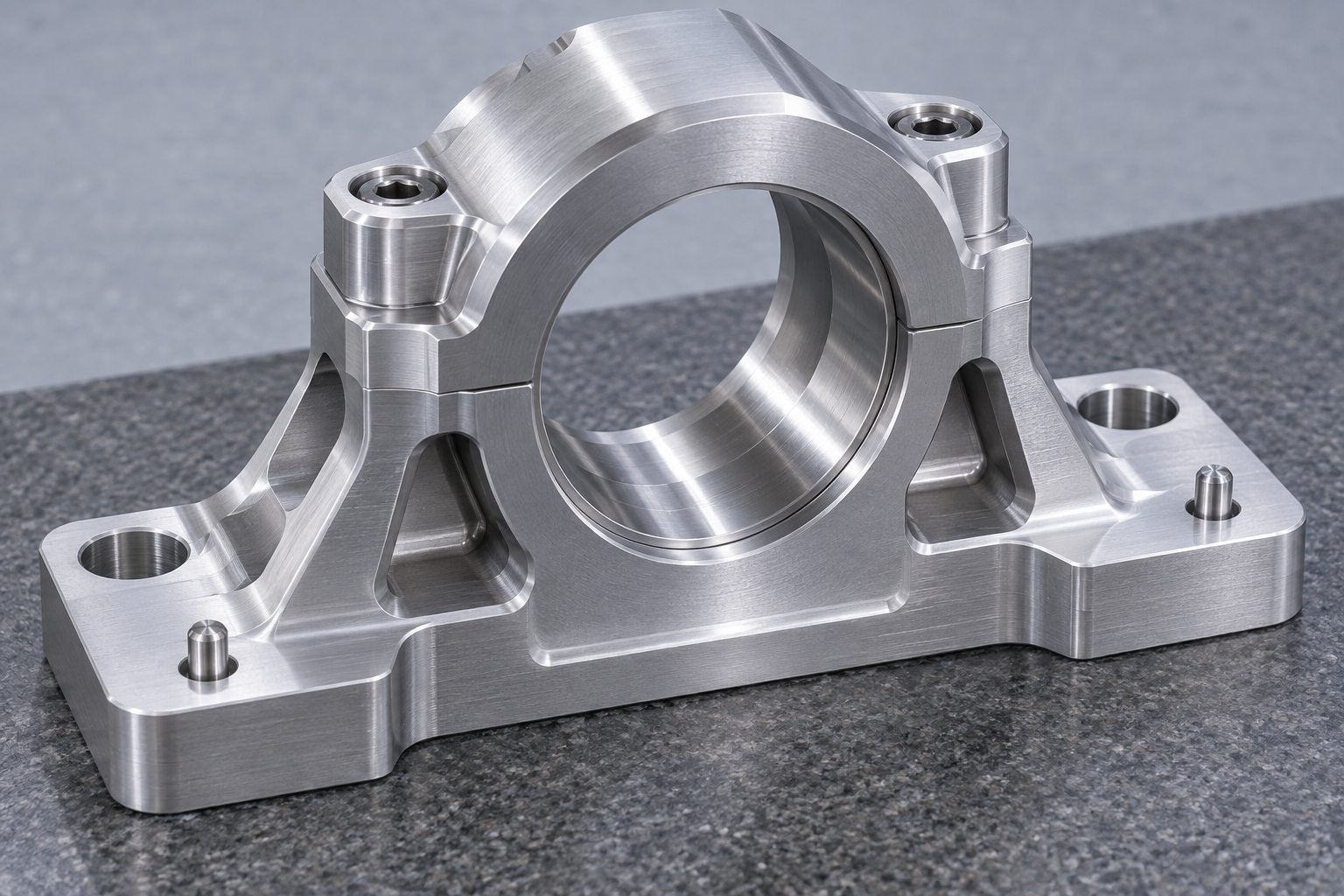

حافظ على ارتباط ميزاتك المهمة
حدد المراجع التي تهم التجميع الخاص بك بحيث تستخدم الآلات والقياس خطة متسقة.
التركيز على المراجعة
مخطط المسند الوظيفي • علاقات التجويف والوجه • إعداد التفتيش والوصول إليه
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.

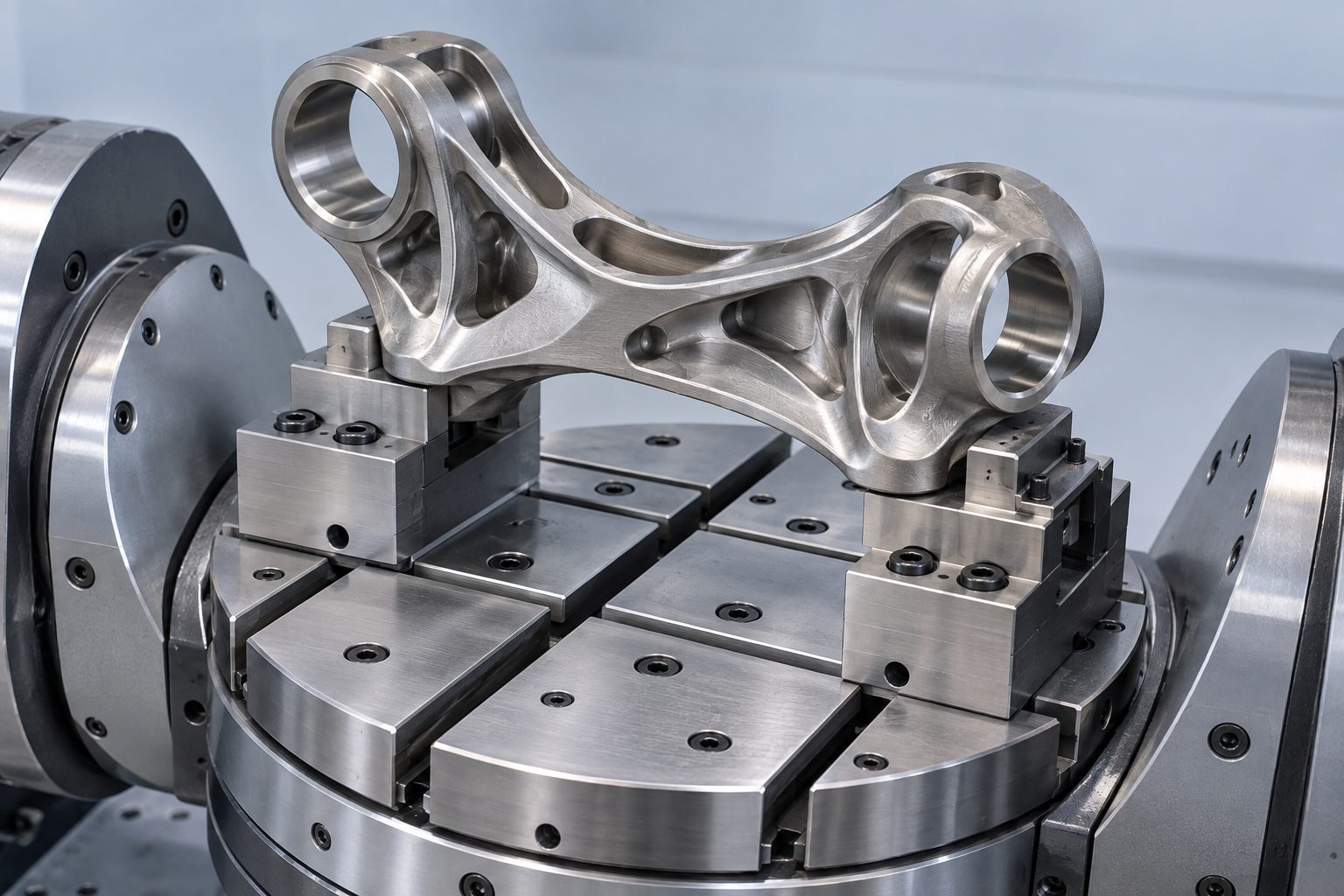

امنح الجزء الخاص بك مرجعًا ثابتًا للتصنيع
قم بتخطيط عقد العمل قبل الانتهاء من الأسطح الحرجة. يساعد الدعم الثابت في الحفاظ على علاقات الميزات الخاصة بك.
التركيز على المراجعة
أسطح التثبيت وبدل المخزون • إزالة التشويه والتثبيت • انتقالات الإعداد وميزات تحديد الموقع
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.

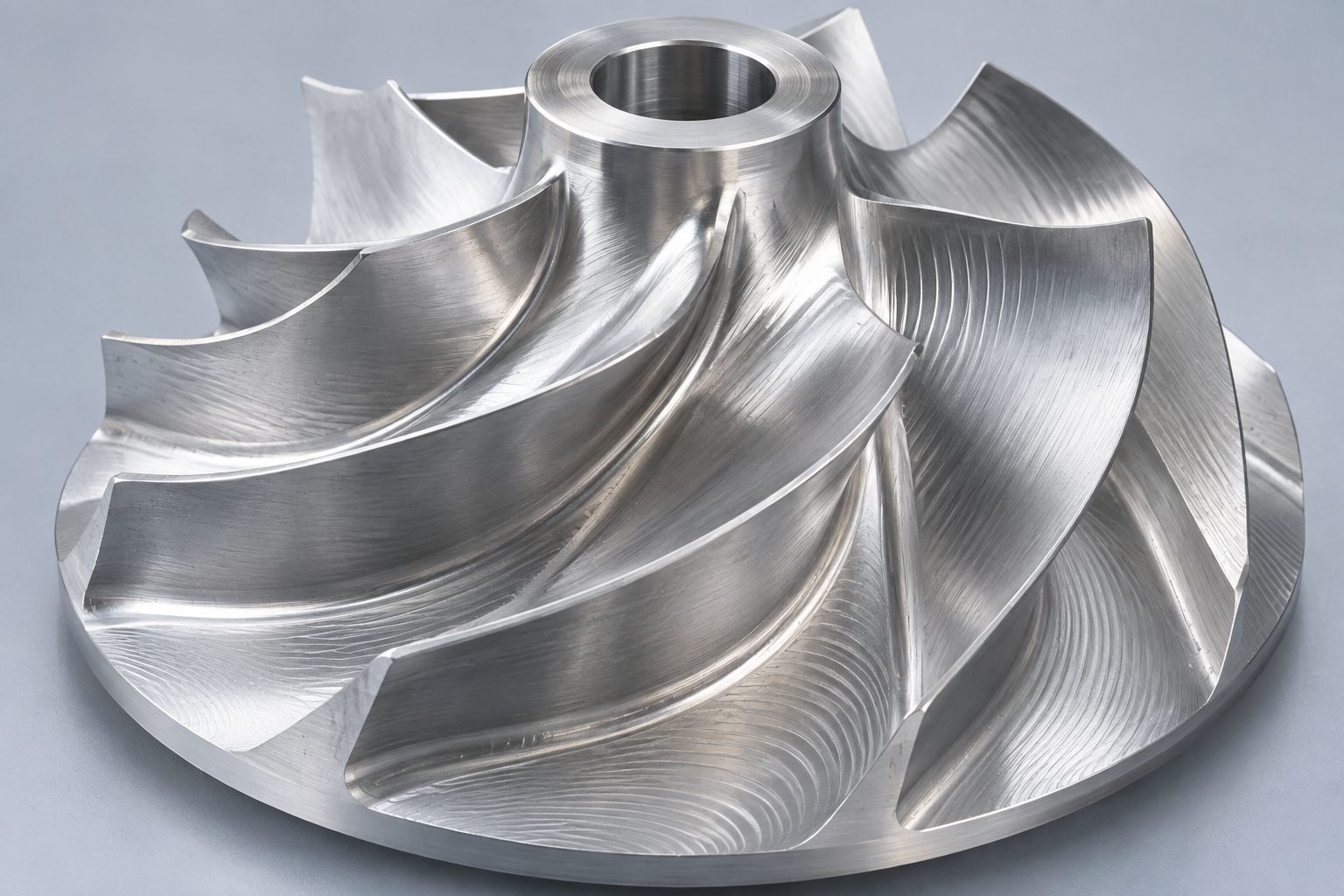

حدد الأسطح التي سيراجعها فريقك
تحديد اللمسة النهائية فقط عند الحاجة ومراجعة الطلاء أو التلميع المسموح به على الواجهات المهمة لديك.
التركيز على المراجعة
الأسطح الوظيفية مقابل الأسطح التجميلية • اتجاه مسار الأداة ووسائل الشرح النهائية • بدل الأبعاد بعد العملية
فائدة مشروعك
حل مخاطر التشغيل الآلي قبل الإصدار. قم بحماية لياقتك وتقليل إعادة العمل التي يمكن تجنبها وتوضيح حالة التسليم.
قارن خياراتك

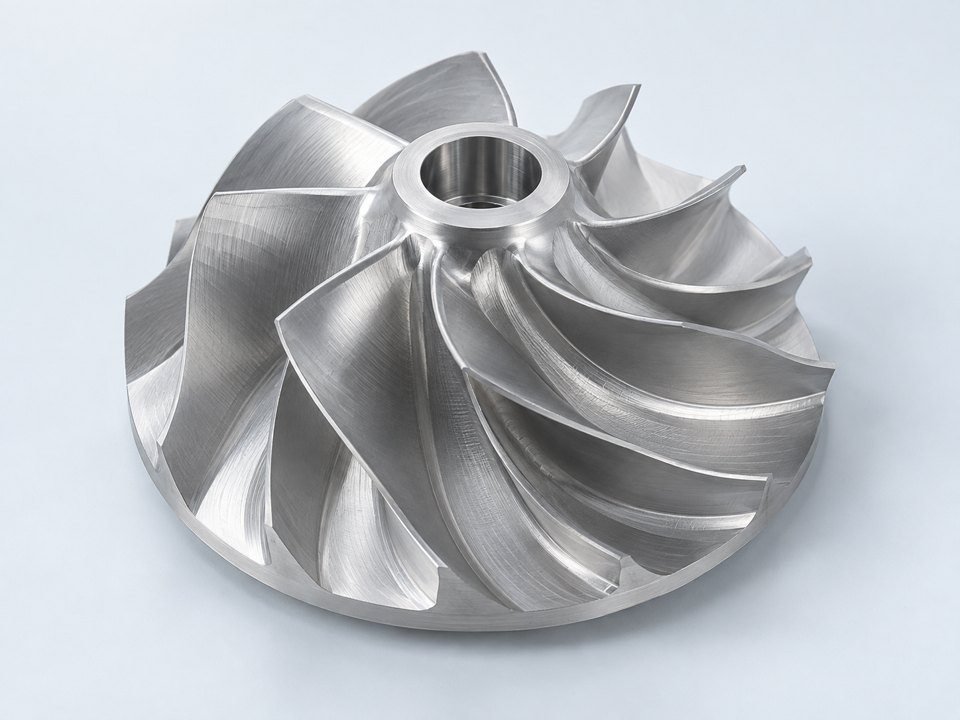

3 محاور، 3+2 أو 5 محاور متزامنة؟
اختر الطريقة التي تناسب معايير الهندسة والقبول الخاصة بك. المزيد من المحاور لا يعني تلقائيًا تكلفة أقل.
| قرارك | 3 محاور | تحديد المواقع 3+2 | 5 محاور متزامنة |
|---|---|---|---|

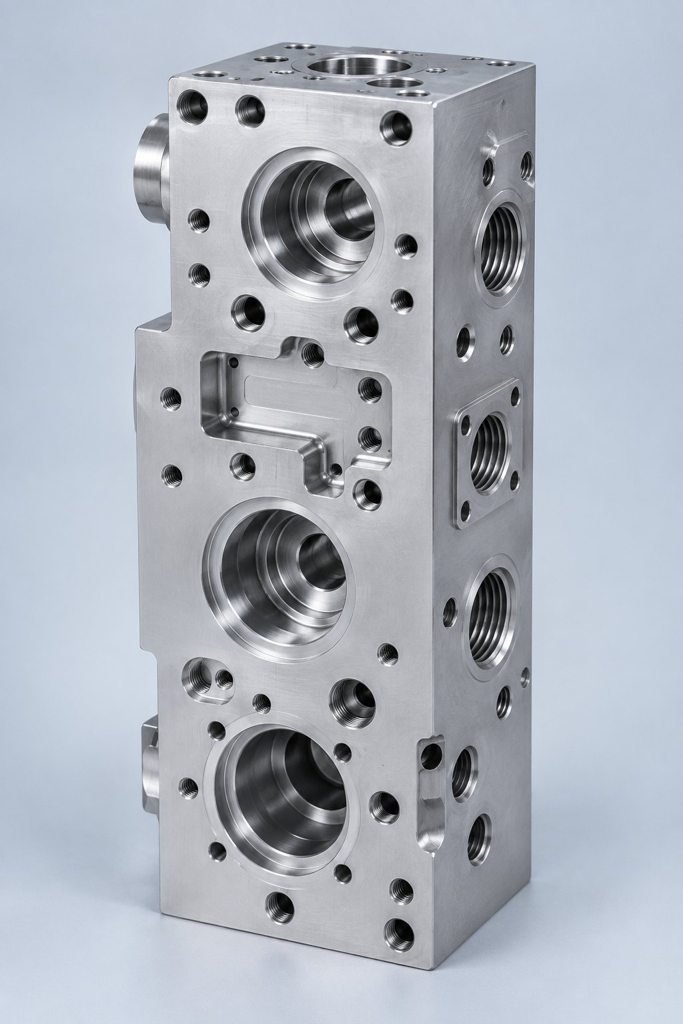

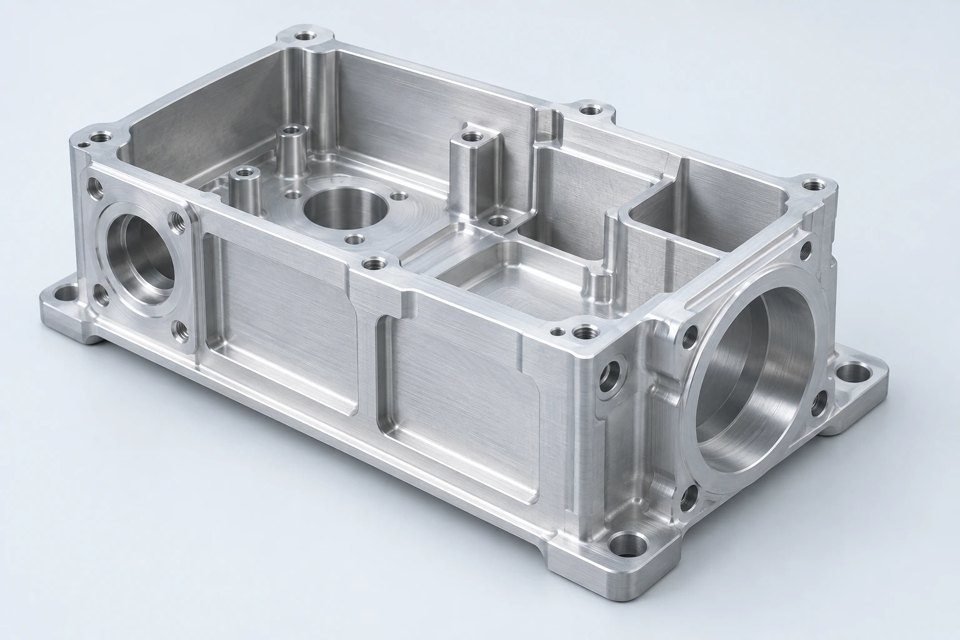

| الأنسب | الميزات المنشورية التي يمكن الوصول إليها | ميزات بزاوية ومتعددة الجوانب | الأسطح المركبة والخطوط المعقدة |
| حركة المحور أثناء القطع | ثلاثة محاور خطية | ثلاثة محاور خطية بعد الفهرسة | الحركة الخطية والدوارة المنسقة |
| فرصة الإعداد | قد تكون هناك حاجة إلى مزيد من إعادة التموضع | عدة وجوه من جهاز واحد حيثما أمكن ذلك | أسطح معقدة ذات اتجاه منسق |
| علاقات الميزات | قم بمراجعة كل نقل مرجعي | يمكن أن يقلل من عمليات نقل المسند | يمكن الحفاظ على المرجع من خلال عمليات القطع المعقدة |
| اعتبارات التكلفة | الهندسة والإعدادات ووقت القطع | الوصول إلى البرمجة والفهرسة والتركيبات | تعقيد CAM وزمن الدورة والتحقق |
لست متأكدًا من الإستراتيجية التي تناسب الجزء الخاص بك؟
أرسل الرسم والمواد والكمية والميزات المهمة للحصول على توصية معالجة تمت مراجعتها.
ناقش الجزء الخاص بكالمواد والتشطيبات
اختر المواد الخاصة بك حول الاستخدام النهائي للجزء الخاص بك
قم بتأكيد الدرجة والحالة والتوافق النهائي وأي سجلات مواد مطلوبة في عرض الأسعار الخاص بك.

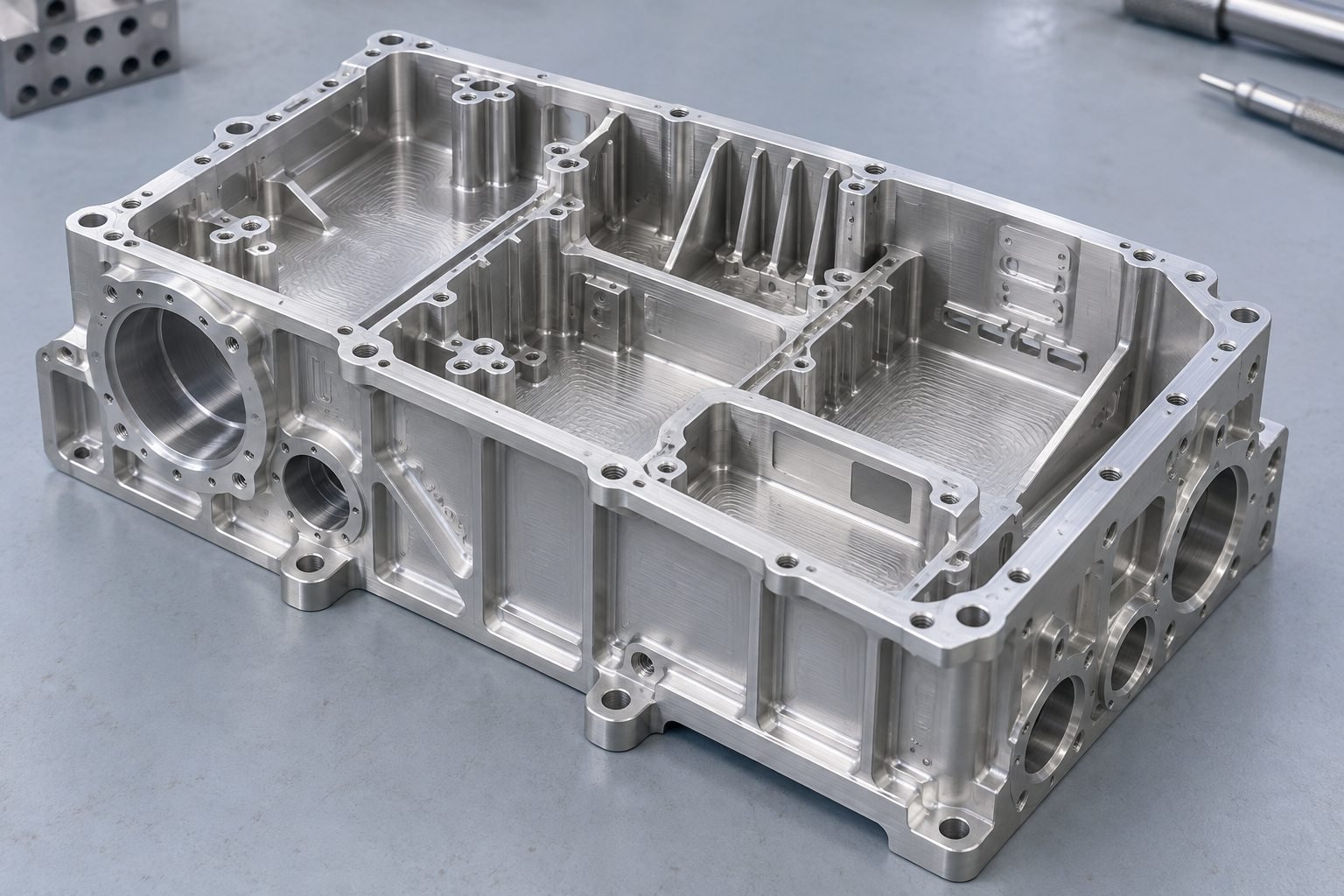

الألومنيوم
علب خفيفة الوزن وهياكل معقدة.

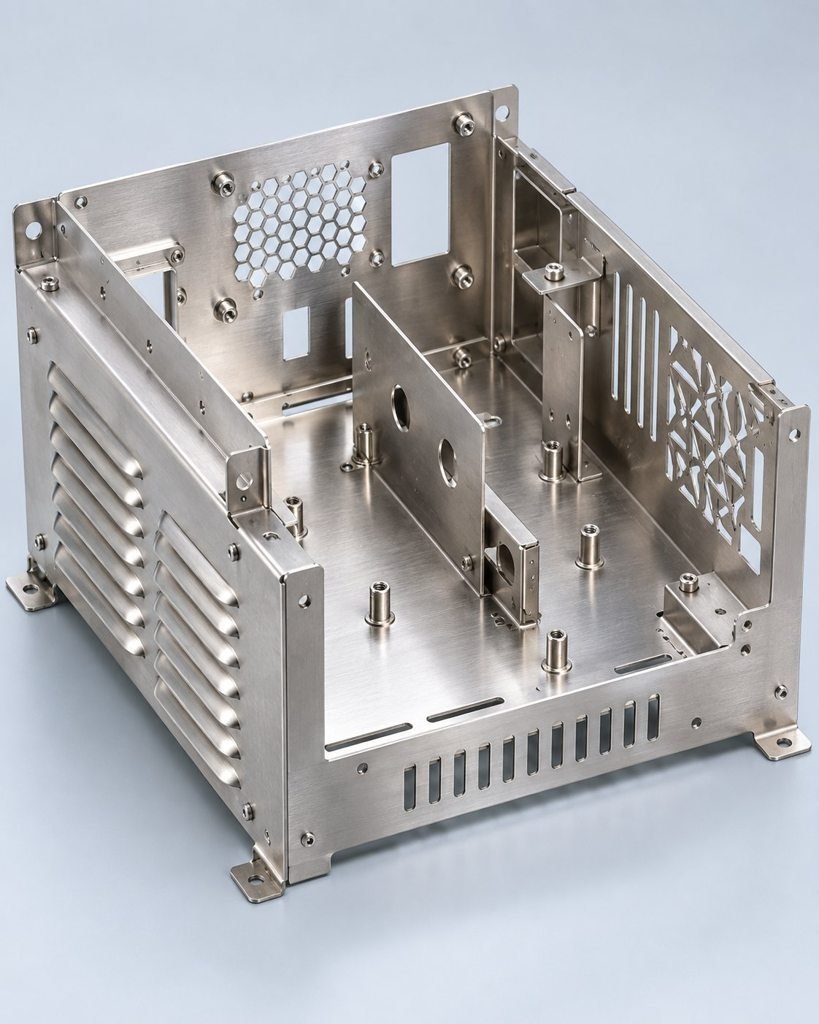

الفولاذ المقاوم للصدأ
متطلبات القوة ومقاومة التآكل.
تيتانيوم
تطبيقات ذات قوة عالية بالنسبة للوزن.

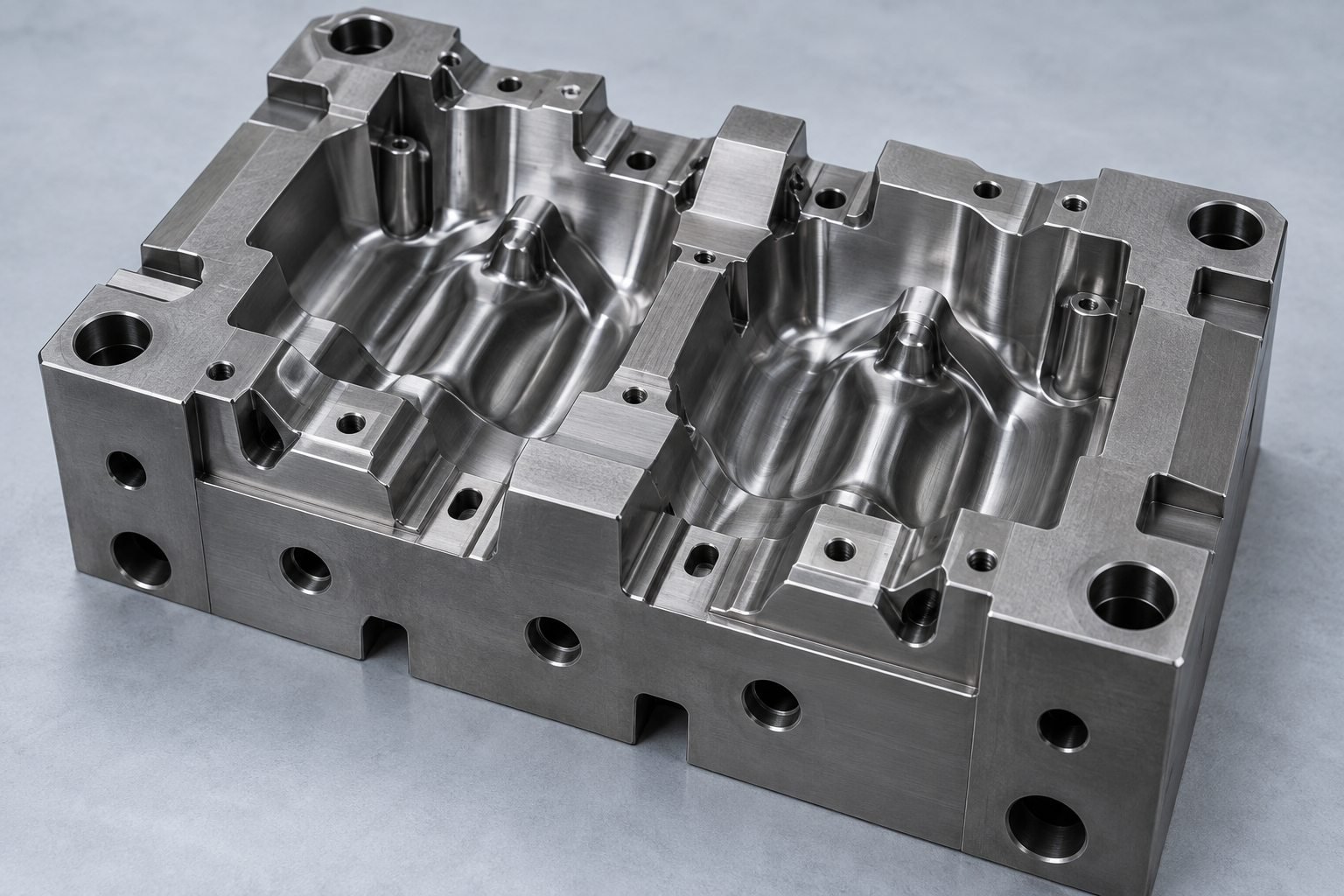

أداة فولاذية
الأدوات والمتطلبات المتعلقة بالتآكل.

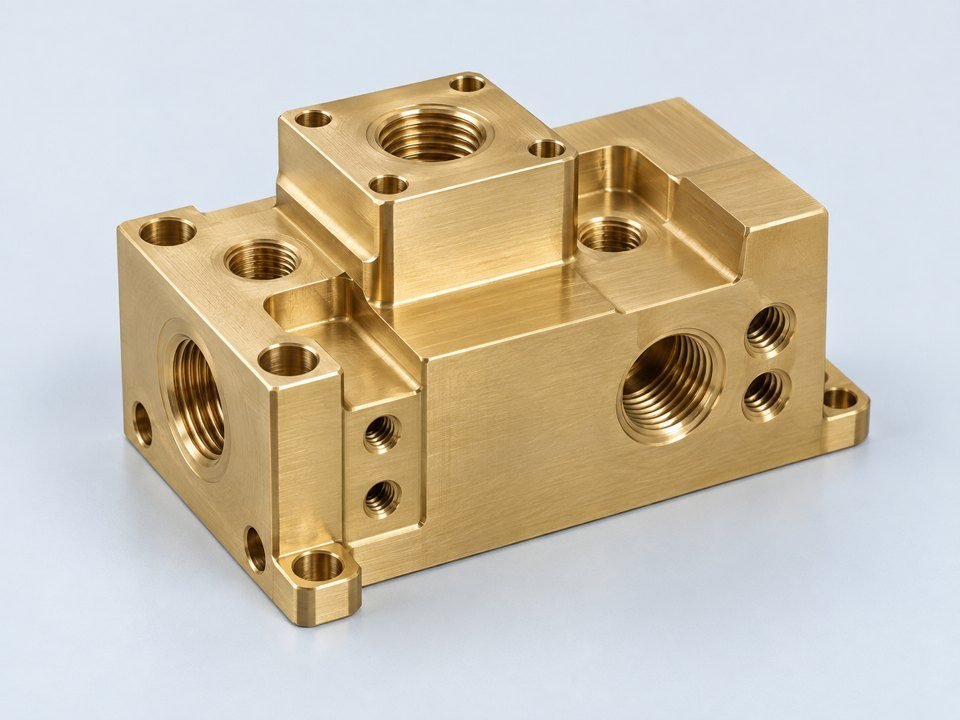

النحاس / النحاس
الأجزاء الموصلة والواجهات السائلة.
هندسة البلاستيك

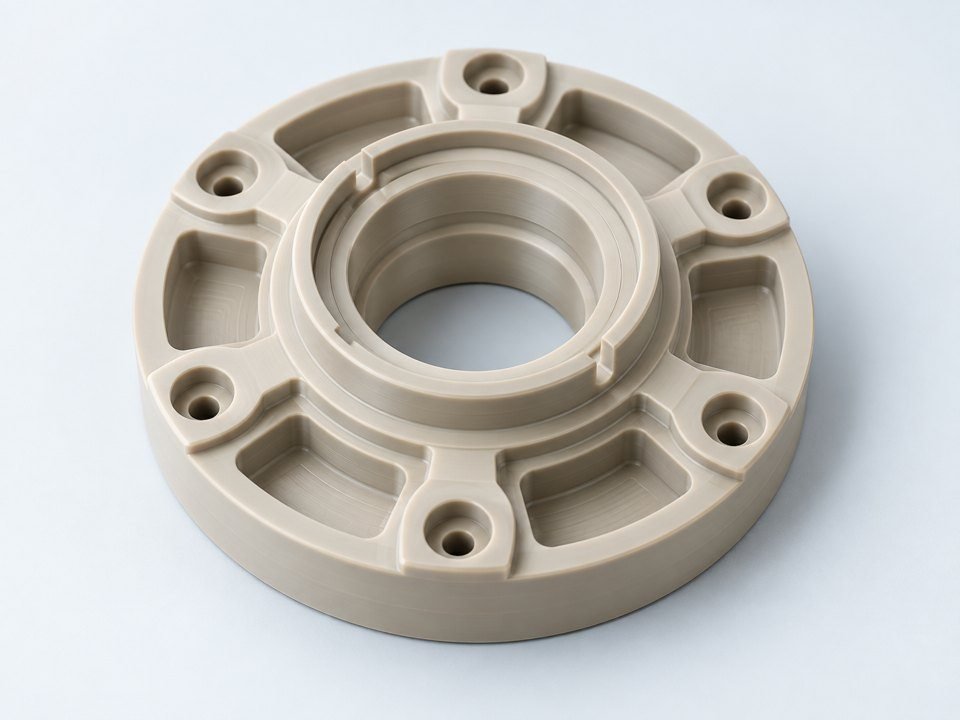

أجزاء وتركيبات البوليمر الوظيفية.
التشطيبات السطحية لتطبيقك
آليًا
تفجير الخرزة
أنودة

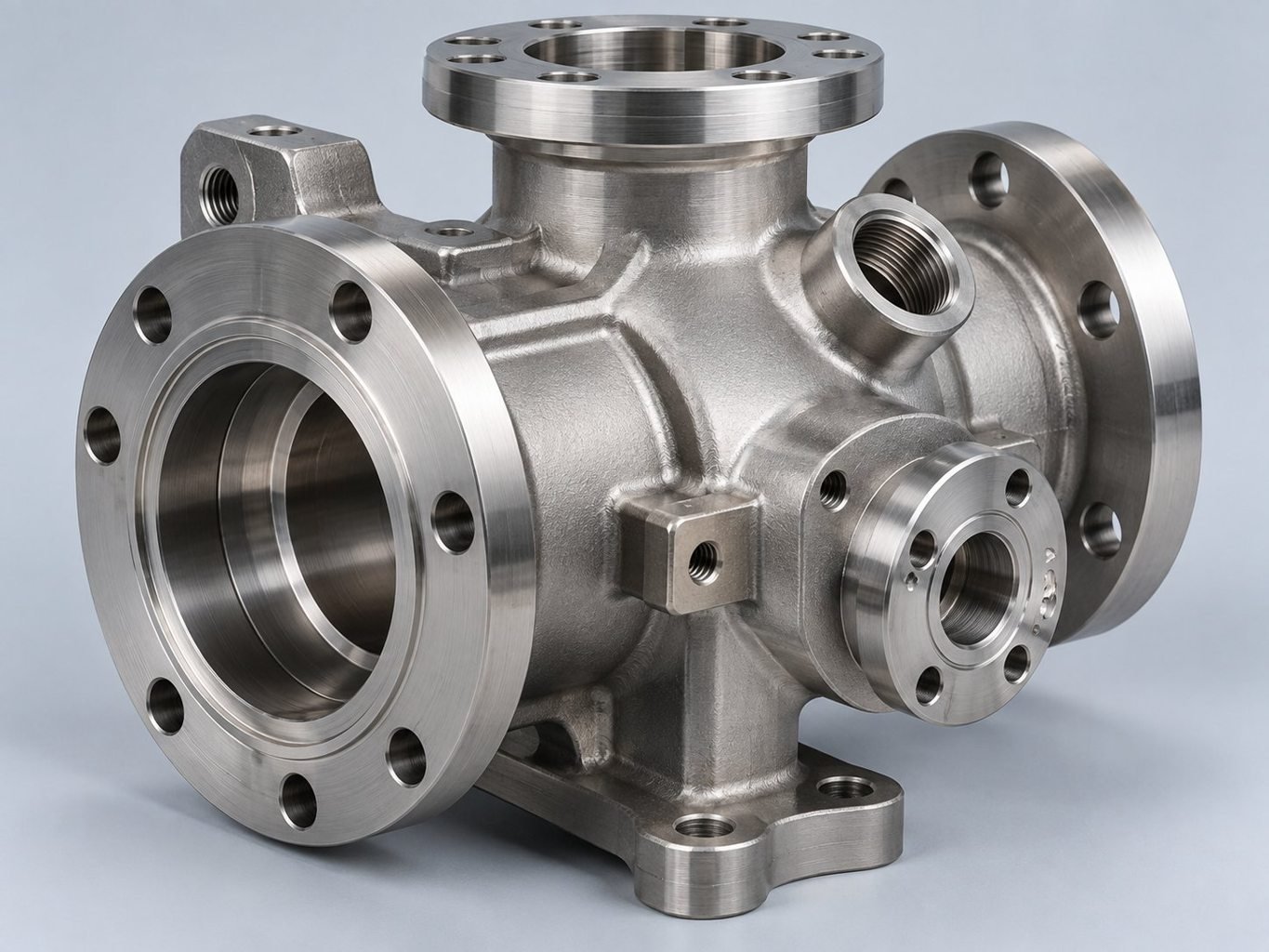

التخميل

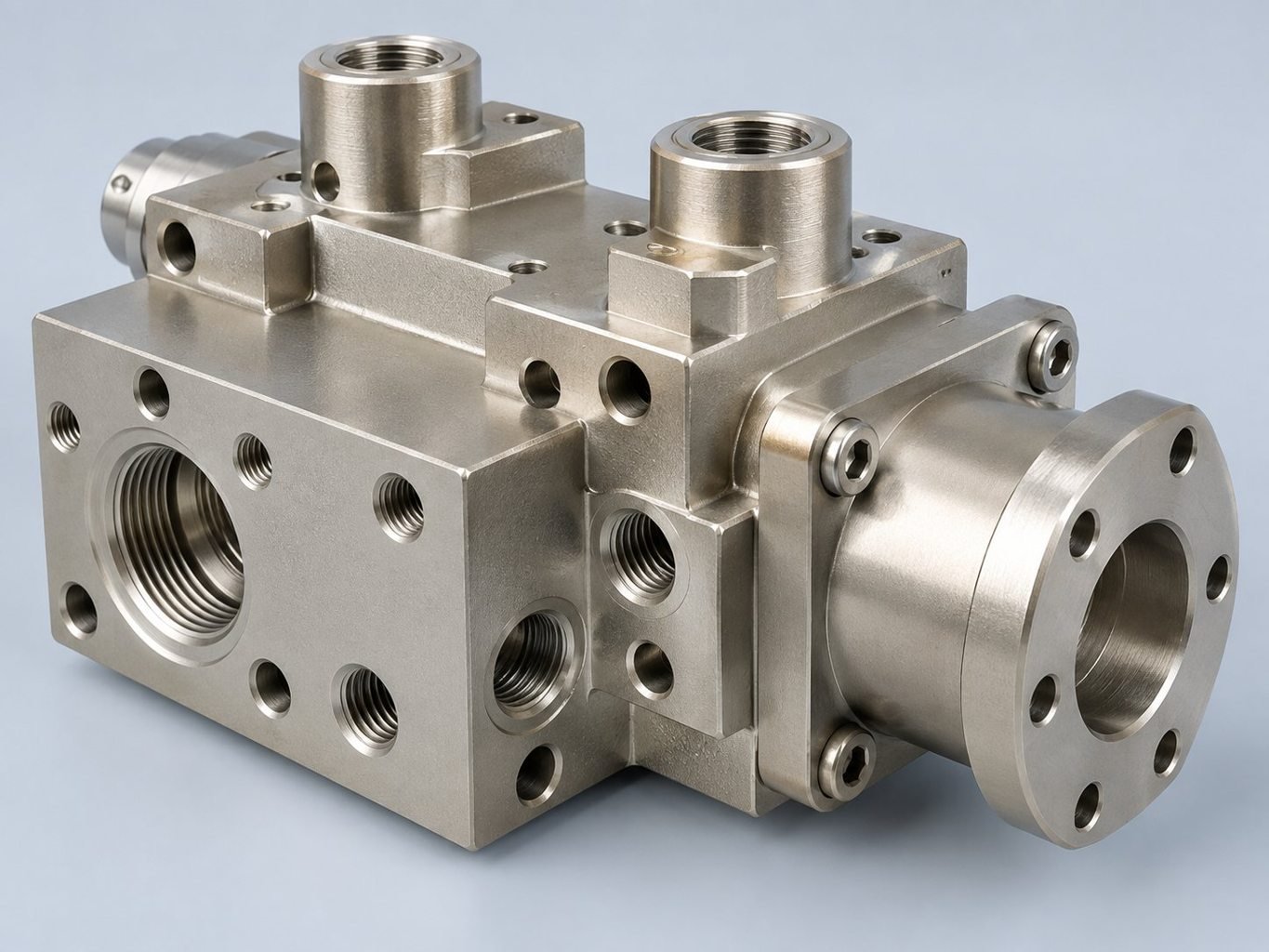

نيكل غير كهربائي

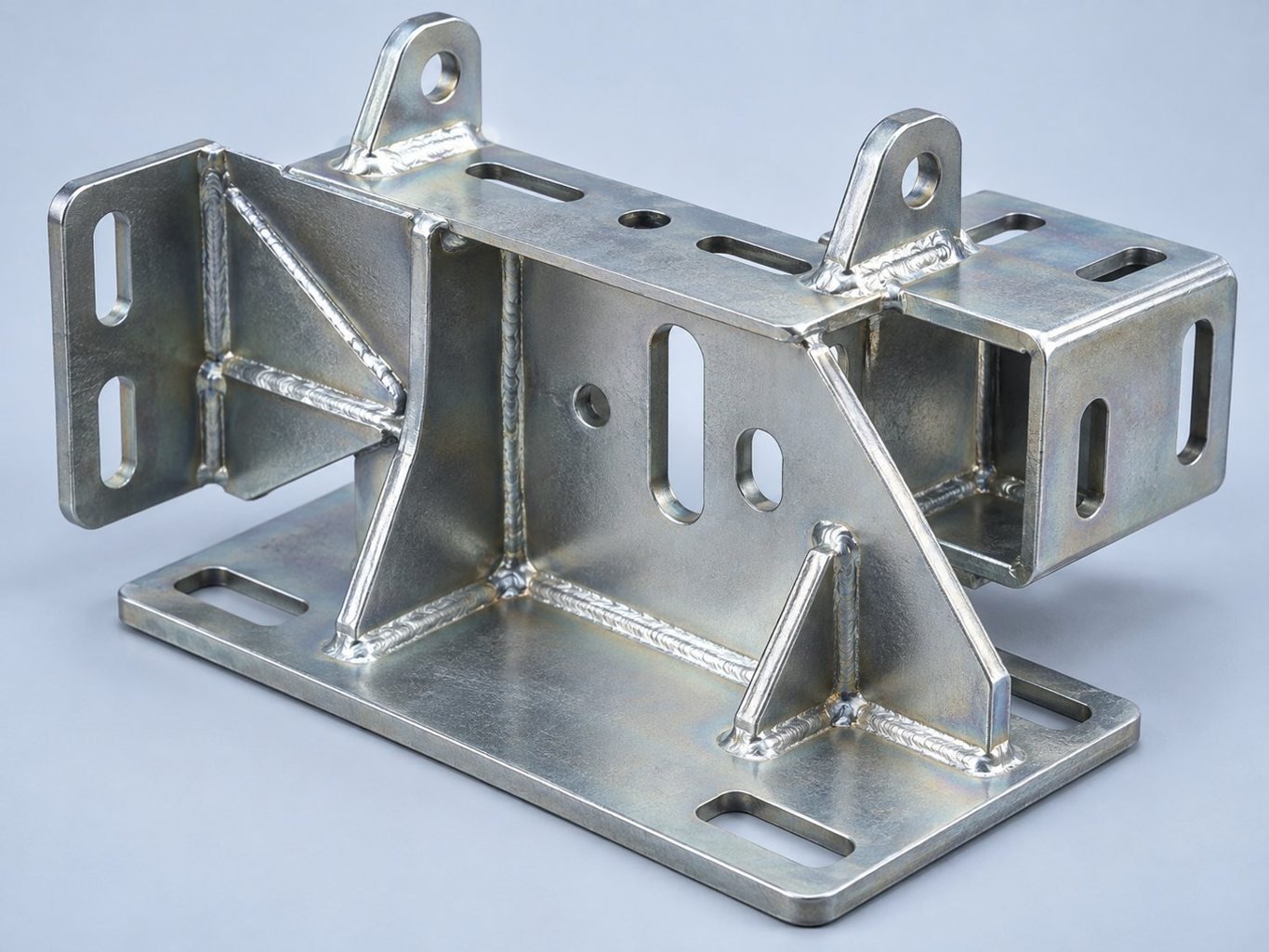

طلاء الزنك
طلاء مسحوق
تلميع
تعتمد ملاءمة الإنهاء على الركيزة والمظهر والمتطلبات الوظيفية. مراجعة الإخفاء وبدل الأبعاد قبل الإنتاج. استكشاف التشطيب السطحي ←
من التصميم إلى الإنتاج
قرارات واضحة من العينة الأولى لتكرار التوريد
مراجعة التصميم والرسم بمساعدة الكمبيوتر (CAD).
أنت تؤكد: هندستك والمادة والكمية.
تقدم LK: مراجعة الجدوى والاقتباس.
التصميم من أجل التصنيع (DFM) وخطة العمل
أنت تؤكد: بياناتك الهامة والتغييرات المتفق عليها.
تقدم LK: نهج التصنيع والعمل.
تصنيع النماذج الأولية
أنت تؤكد: العينة الخاصة بك ومتطلبات التحقق من الصحة.
تقدم LK: الأجزاء الملائمة لمراجعتك الوظيفية.
فحص القطعة الأولى
أنت تؤكد: نطاق تقريرك ومعايير القبول.
تقدم LK: أدلة الأبعاد المتفق عليها.
الموافقة على الإنتاج
أنت تؤكد: المراجعة والانتهاء المعتمدان لديك.
تقدم LK: متطلبات الإنتاج الخاضعة للرقابة.
كرر التسليم
أنت تؤكد: كمية الإصدار والوجهة.
تقدم LK: الشحن المتفق عليه ودعم المشروع.
المخزون الخام للجزء المكون من 5 محاور
حافظ على اتصال خطوات التصنيع الخاصة بك
المخزون الخام
المادة المحددة الخاصة بك.
تخشين 5 محاور
إزالة المخزون وإنشاء الميزات.

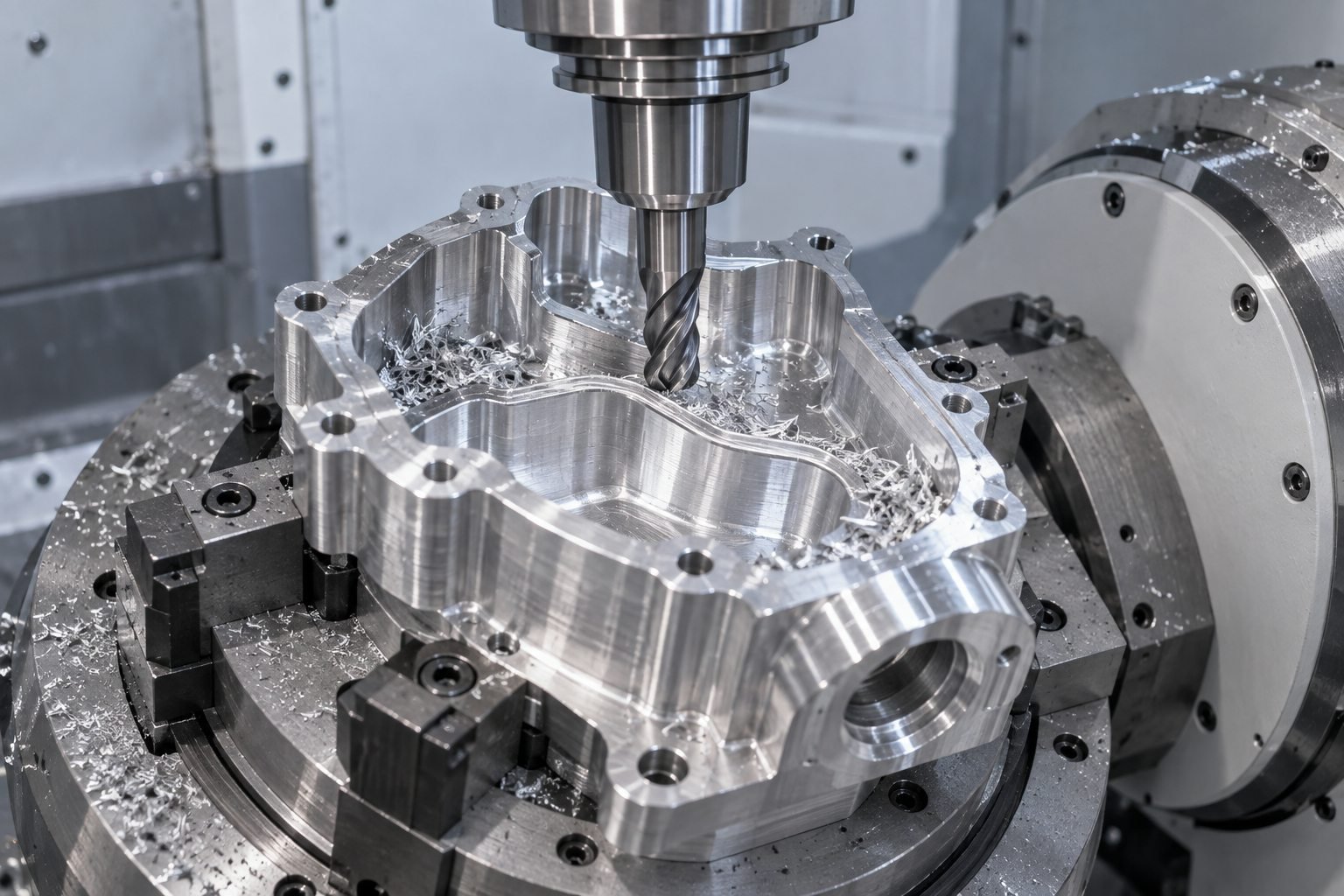

إنهاء التصنيع
قم بتصنيع الهندسة الهامة الخاصة بك.

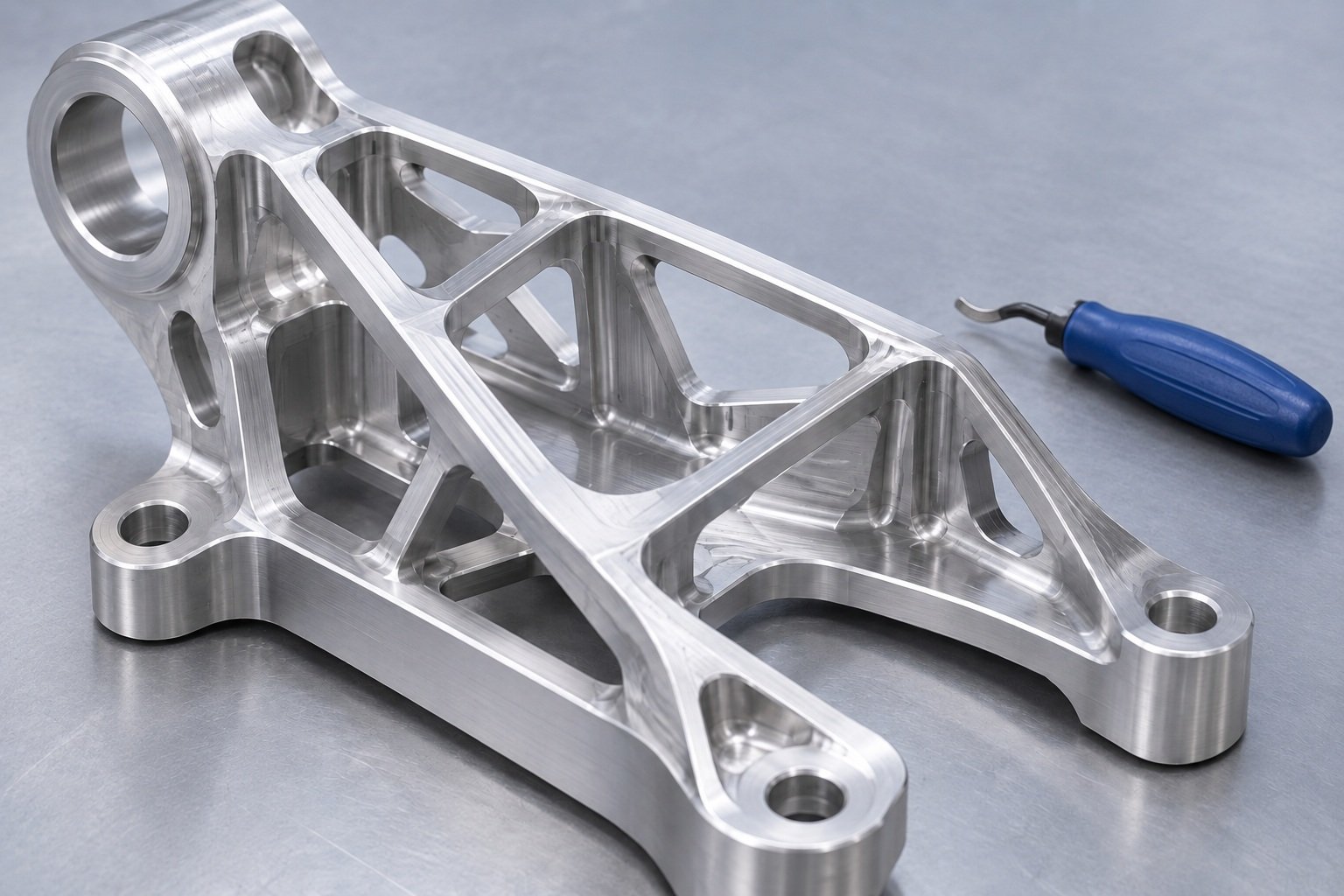

Deburr وEdge Break
قم بمراجعة حالة الحافة الخاصة بك.

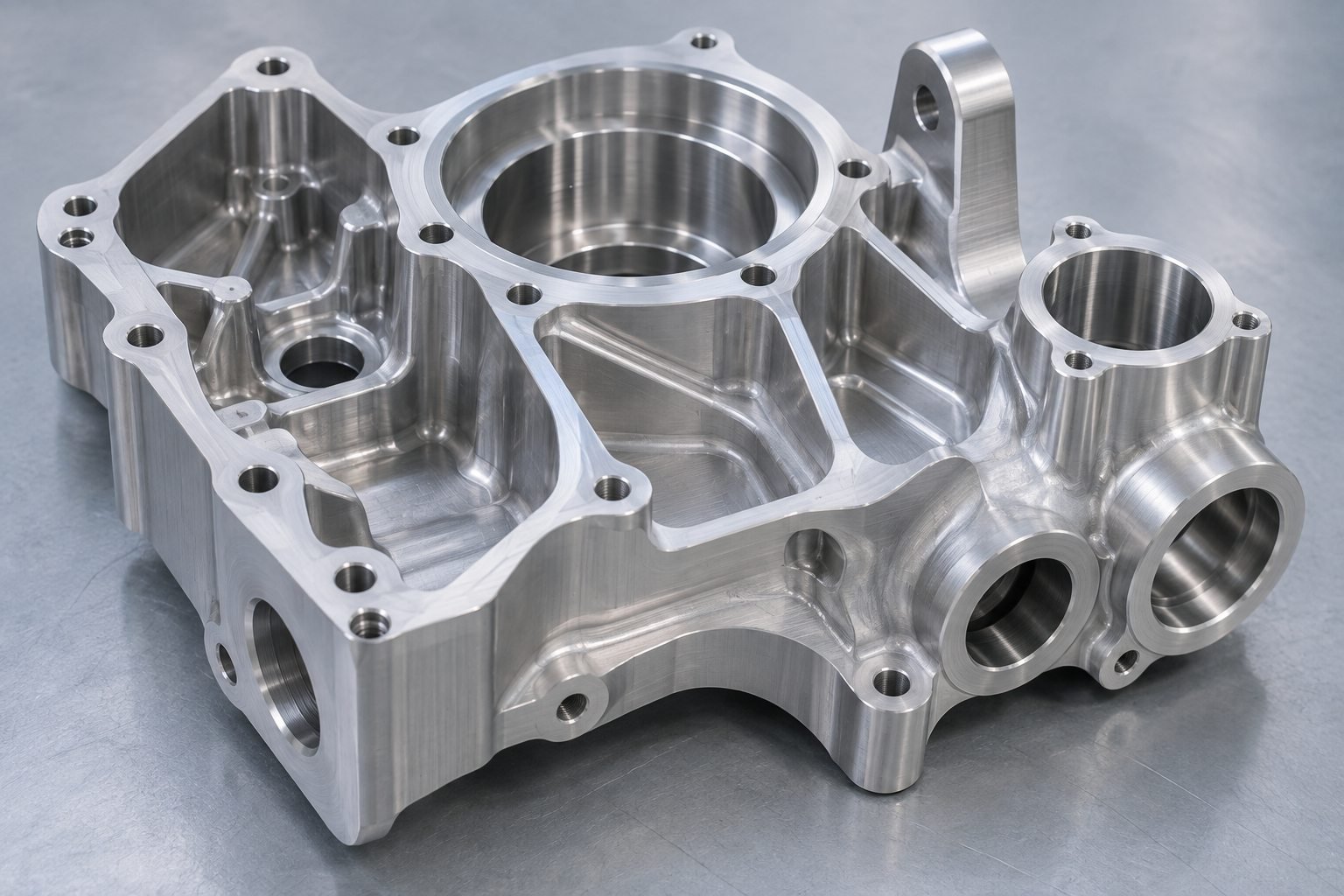

تشطيب السطح
علاجك المتفق عليه.

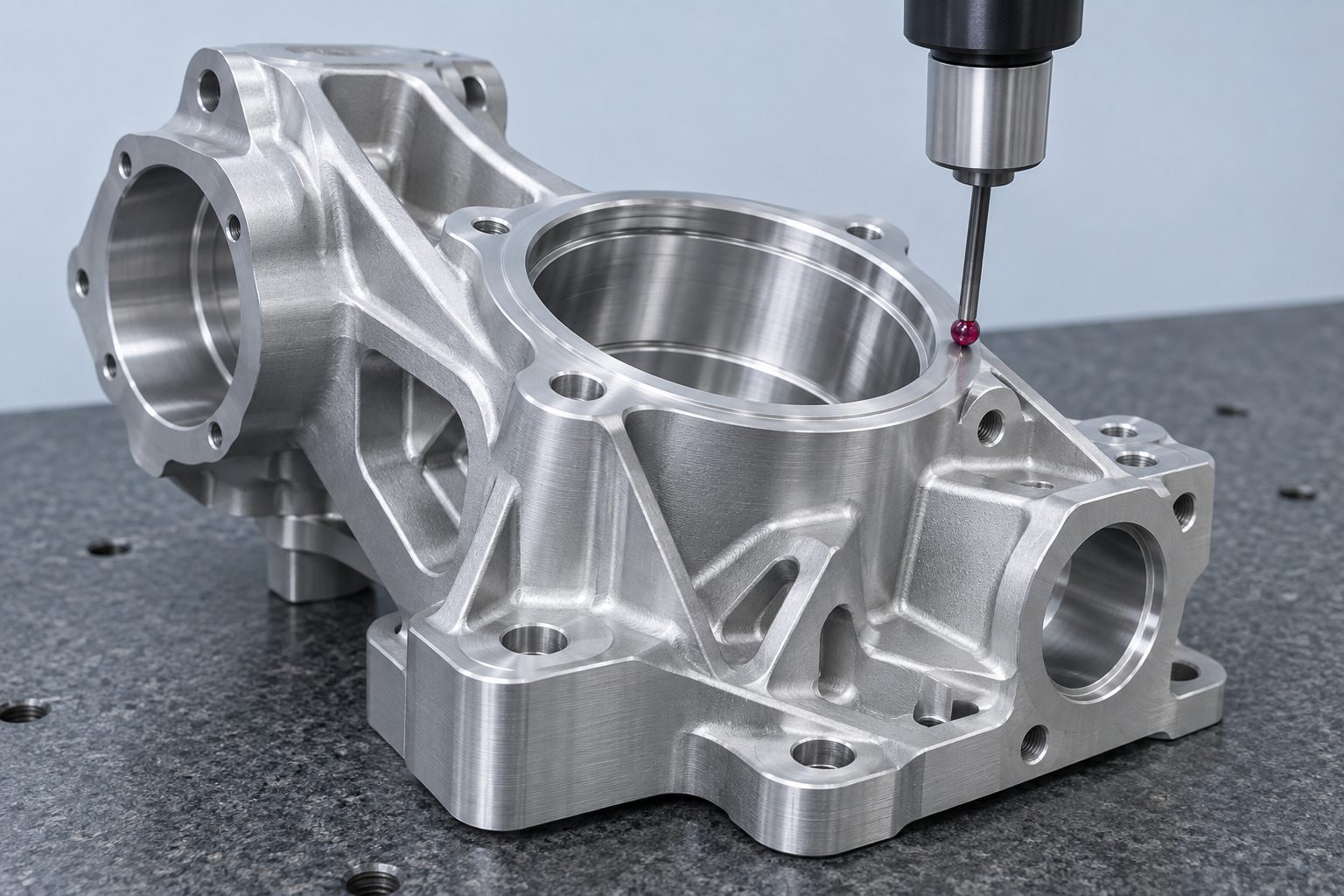

فحص الأبعاد
التحقق من الخصائص المتفق عليها.

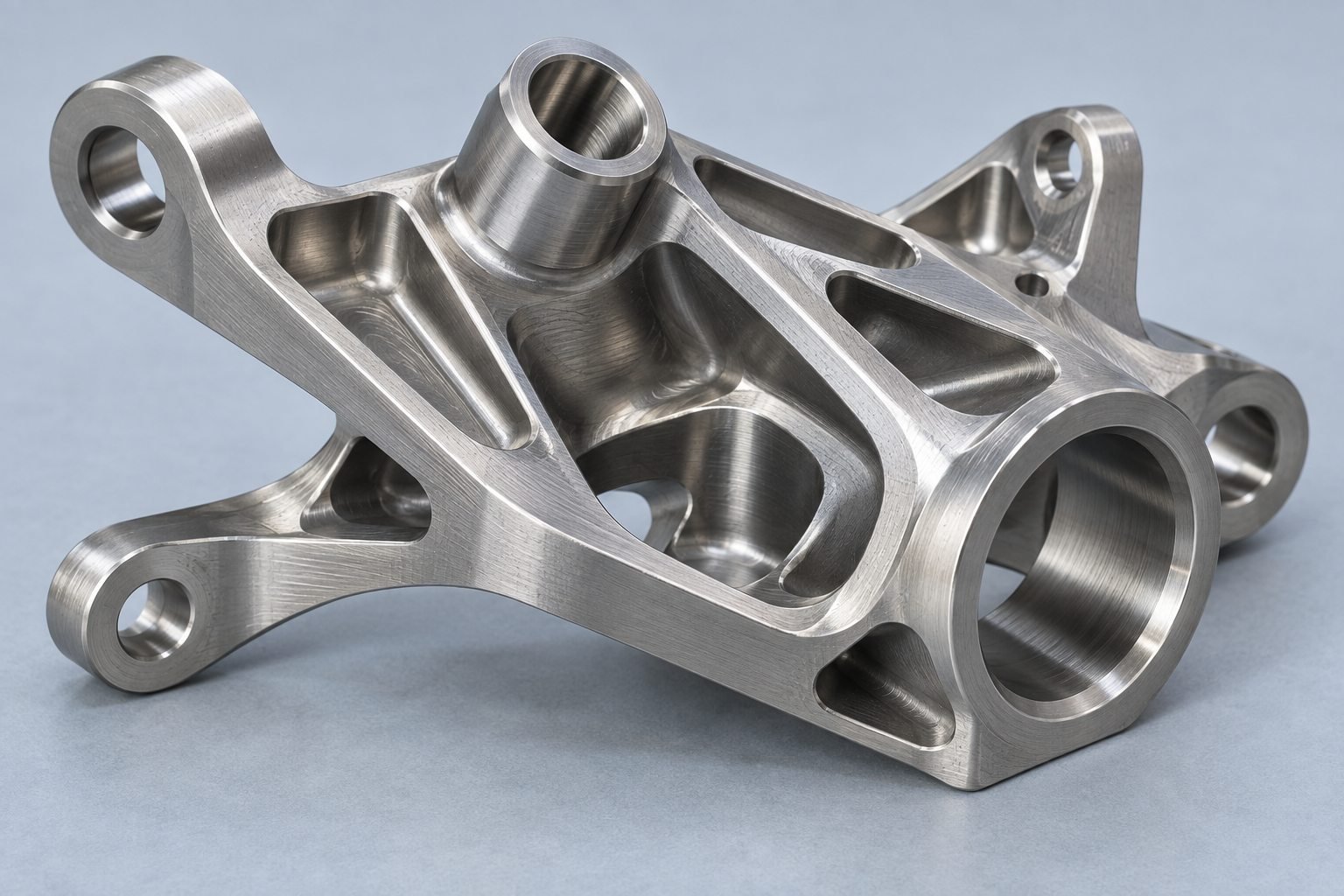

الجزء النهائي
حالة التسليم التي تمت مراجعتها.

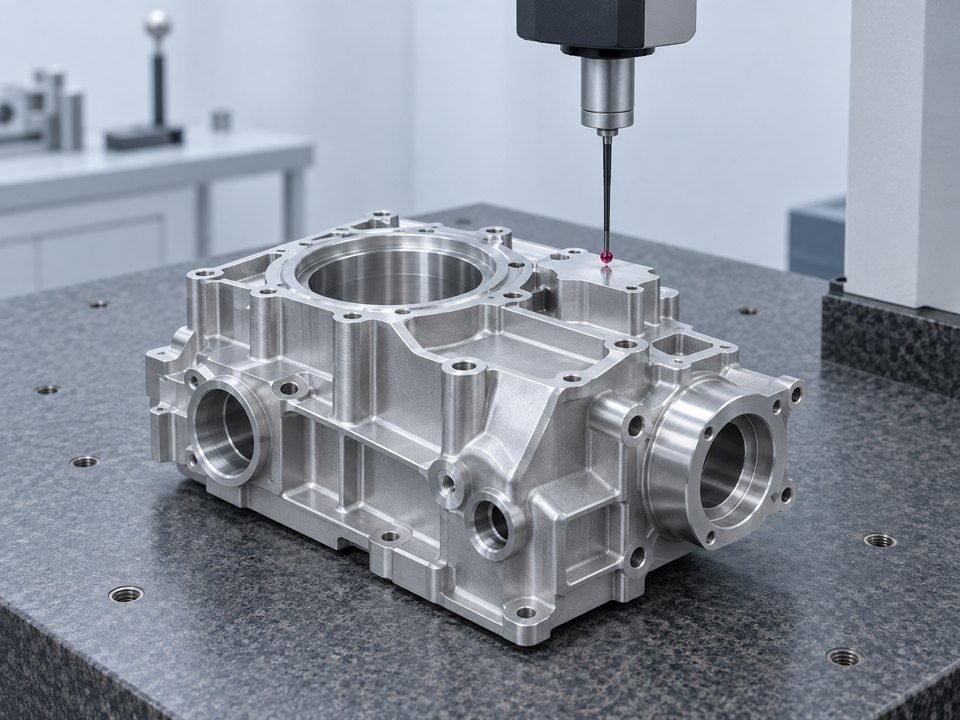

الجودة التي يمكنك التحقق منها
تم التحقق من الميزات المهمة في الرسم الخاص بك.
حدد التفاوتات الحرجة وطريقة القياس والسجلات قبل الإنتاج. تتم مراجعة القدرة وفقًا للهندسة والمواد الخاصة بك.
الفحص القائم على الرسم
تحقق من الأبعاد الحرجة المتفق عليها.
تقرير CMM / الأبعاد
تحديد نطاق القياس وإعداد التقارير.
القطعة الأولى الأدلة
وافق على متطلبات الموافقة على العينة الخاصة بك.
PPAP عند الحاجة
قم بتأكيد نطاق التقديم المطلوب.
سجلات المواد
مراجعة الدرجة والشهادات المطلوبة.
التحقق من GD&T
قم بتوصيل المسندات باحتياجاتك الوظيفية.
مراجعة تشطيب السطح
تحقق من حالة السطح المحددة لديك.
إمكانية تتبع الدفعة
الموافقة على سجلات المراجعة والدفعة.
الصناعات والتطبيقات
الأجزاء الآلية ذات 5 محاور لتطبيقك

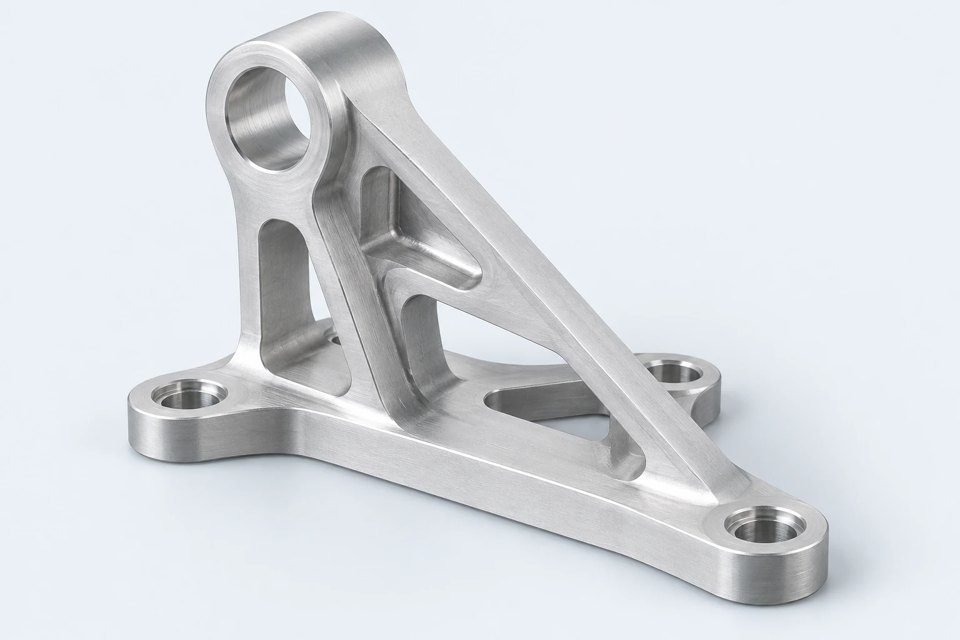

تطوير الطيران
أقواس خفيفة الوزن وهياكل معقدة.

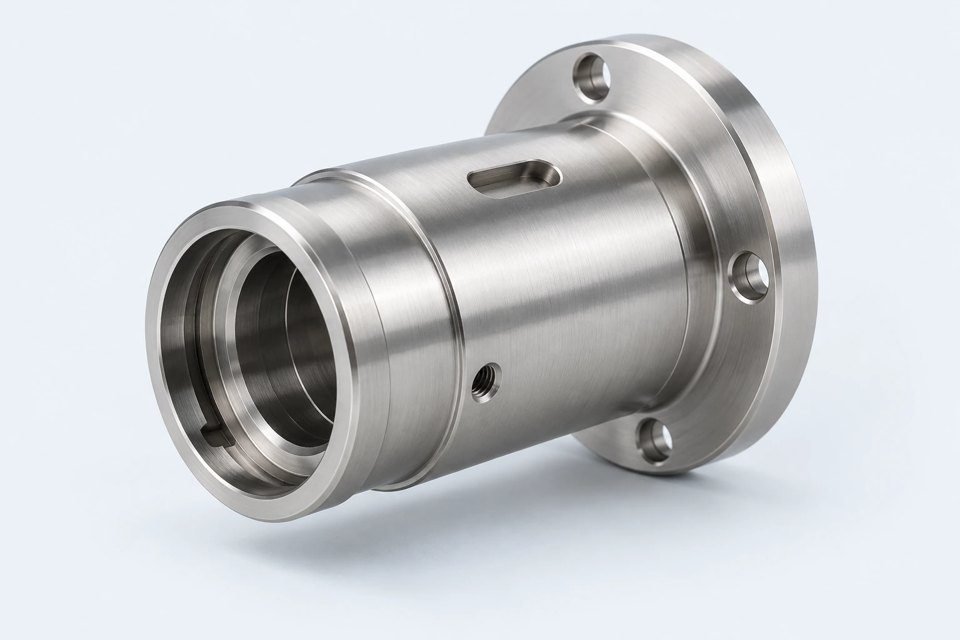

المعدات الطبية
مكونات الأجهزة الدقيقة.

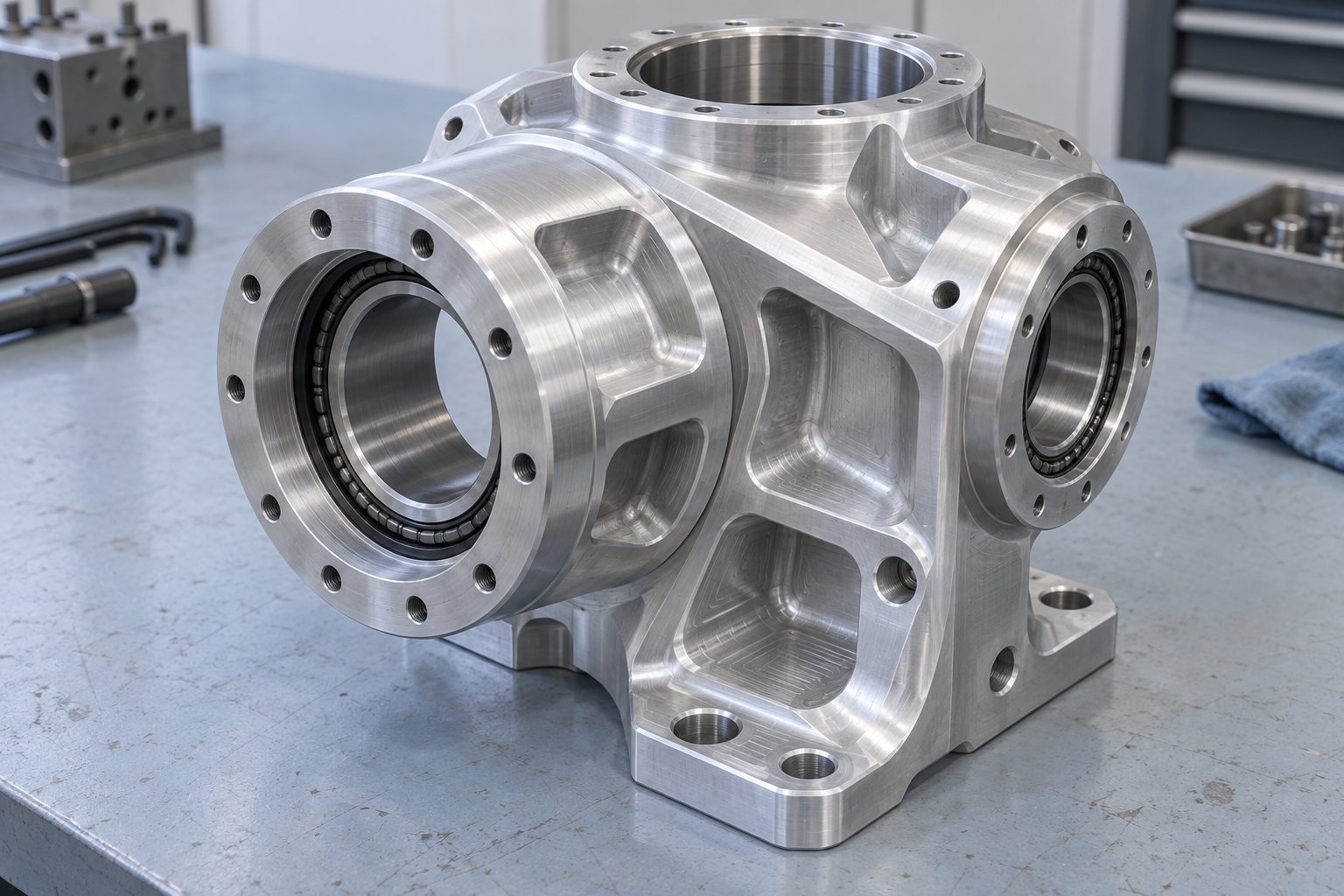

الروبوتات والأتمتة
العلب والمفاصل والأجزاء الهيكلية.

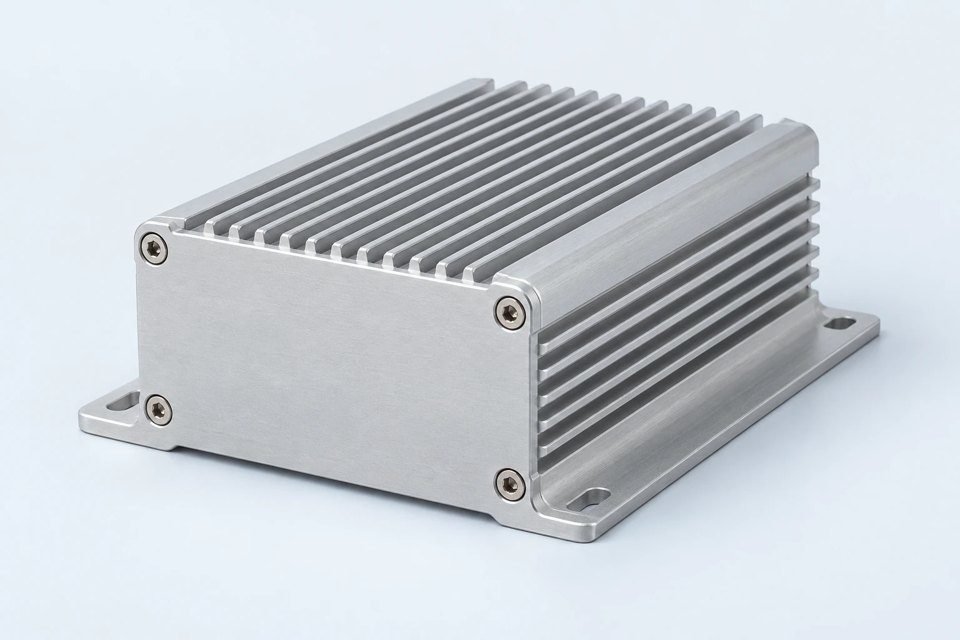

معدات أشباه الموصلات
ميزات التركيب والإحاطة المعقدة.

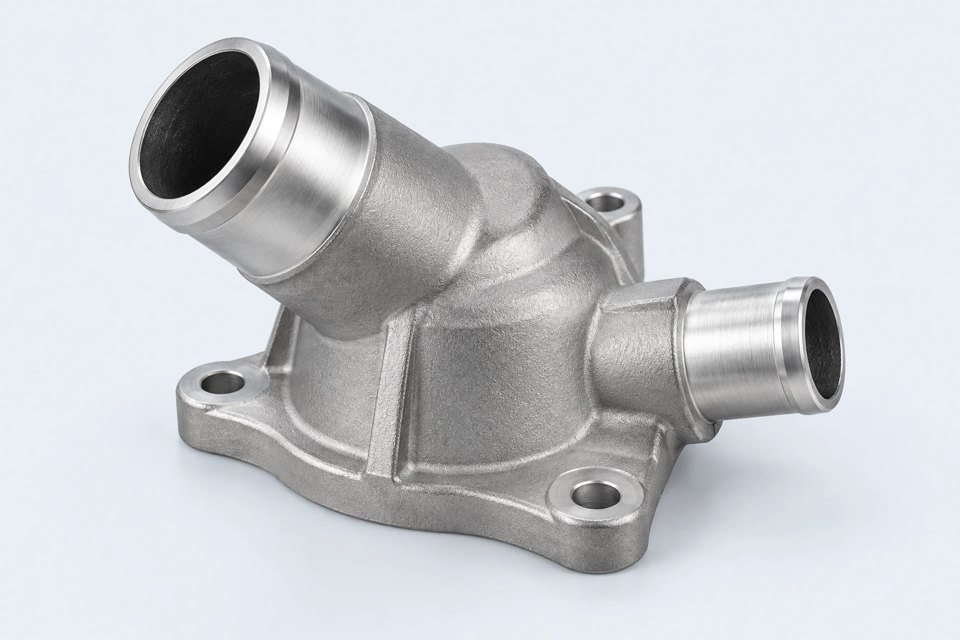

المركبات الكهربائية والطاقة
واجهات البطارية ونظام الطاقة.

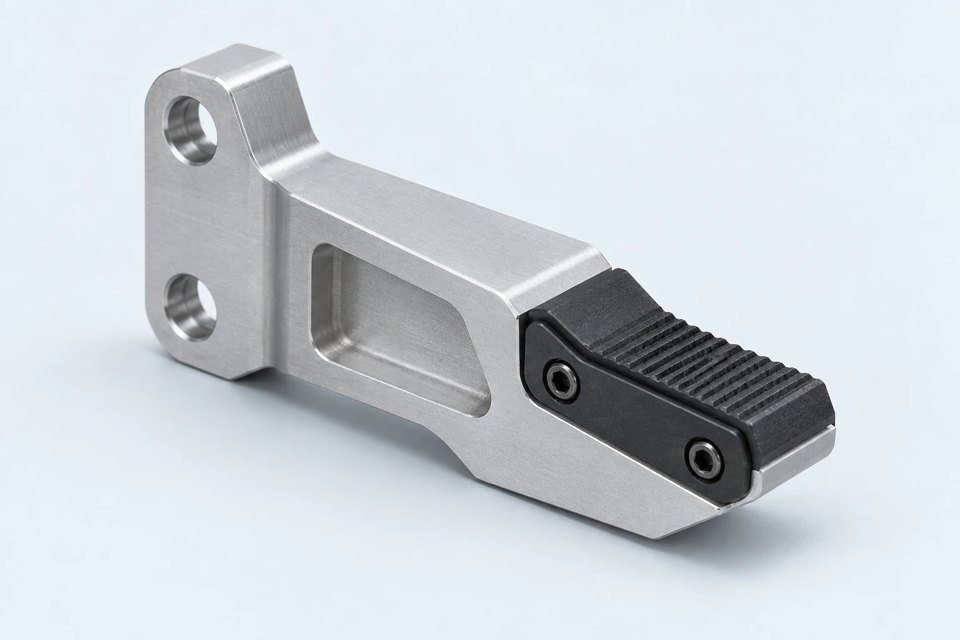

المعدات الصناعية
التركيبات والمكونات متعددة الوجوه.
الإدارة الحرارية
لوحات التبريد وواجهات السوائل المعقدة.
الدعم المحلي. التصنيع المتصل.
حافظ على تواصل اتصالات مشروعك
دعم فني من منطقة دالاس
- الرسم ومناقشة المشروع
- مسح تحديثات التصنيع
- الزيارات عن طريق التعيين
الهندسة → الإنتاج
الجودة → الخدمات اللوجستية
الجودة → الخدمات اللوجستية
التصنيع في الصين
- خطة التصنيع التي تمت مراجعتها
- الفحص والتشطيب المتفق عليه
- متطلبات التسليم الخاصة بك
ما الذي يجب إرساله لعرض الأسعار المكون من 5 محاور؟
- 3D STEP / STP ورسم PDF ثنائي الأبعاد يتم التحكم فيه
- درجة المادة وكميتها
- الأبعاد الحرجة ومرجع الإسناد وGD&T
- الخيوط والجيوب العميقة والميزات الخاصة
- متطلبات تشطيب السطح ومستحضرات التجميل
- احتياجات التجميع أو ما بعد المعالجة
- نطاق التفتيش والتوثيق
- تاريخ التسليم المستهدف والوجهة
الأسئلة المتداولة
ما هي الأجزاء التي تستفيد من التصنيع باستخدام الحاسب الآلي خماسي المحاور؟
قد تستفيد الأجزاء ذات التجاويف الزاوية أو العديد من الوجوه الآلية أو الأسطح المنحنية المركبة. قم بمراجعة التصميم بمساعدة الكمبيوتر (CAD) والرسم لتحديد ما إذا كانت المعالجة ثلاثية المحاور أو المفهرسة 3+2 أو المعالجة المتزامنة بخمسة محاور هي الطريق العملي.
ما الفرق بين المعالجة 3+2 والمعالجة المتزامنة ذات 5 محاور؟
مع تحديد الموضع 3+2، تتم فهرسة الجزء بزاوية وتبقى المحاور الدوارة ثابتة أثناء القطع. تقوم المعالجة المتزامنة ذات خمسة محاور بتنسيق الحركة الخطية والدوارة أثناء القطع لمتابعة الأسطح الأكثر تعقيدًا.
ما هي التفاوتات التي يمكنك تحقيقها من جهتي؟
أرسل الرسم الذي يتم التحكم فيه مع الأبعاد الحرجة ومسندات الإسناد وGD&T. يعتمد التفاوت المسموح الذي يمكن تحقيقه على الهندسة والحجم والمواد وعقد العمل والتشطيب. تؤكد خطة الاقتباس والفحص المتطلبات المقبولة للجزء الخاص بك.
ما هي المواد التي يمكنني تحديدها؟
ناقش الألومنيوم أو الفولاذ المقاوم للصدأ أو التيتانيوم أو فولاذ الأدوات أو سبائك النحاس أو البلاستيك الهندسي. قم بتضمين الدرجة والحالة الدقيقة والمعالجة الحرارية ومتطلبات الشهادة حتى يمكن مراجعة مدى توفر المواد وملاءمة التصنيع.
هل تقدم القطعة الأولى أو وثائق PPAP؟
قم بتضمين التقرير المطلوب أو نطاق التقديم مع طلب عرض الأسعار الخاص بك. يتم الاتفاق على قياسات القطعة الأولى وسجلات المواد ودعم PPAP لبرنامجك قبل الإنتاج.
هل يمكنك دعم النماذج الأولية وتكرار الطلبات؟
شارك هدف التحقق من النموذج الأولي الخاص بك والكمية المستهدفة والطلب المتكرر المتوقع. يمكن بعد ذلك مراجعة خطة التصنيع والتركيب والفحص مقابل كل مرحلة من مراحل برنامجك.
ما الذي يؤثر على السعر والمدة الزمنية؟
توافر المواد، وحجم المخزون، والوصول إلى الأدوات، وعدد الإعداد، والبرمجة، والتفاوتات، والتشطيب والفحص، كلها تؤثر على عرض الأسعار الخاص بك. قم بتضمين تاريخ التسليم المستهدف وحدد الميزات المهمة وظيفيًا.

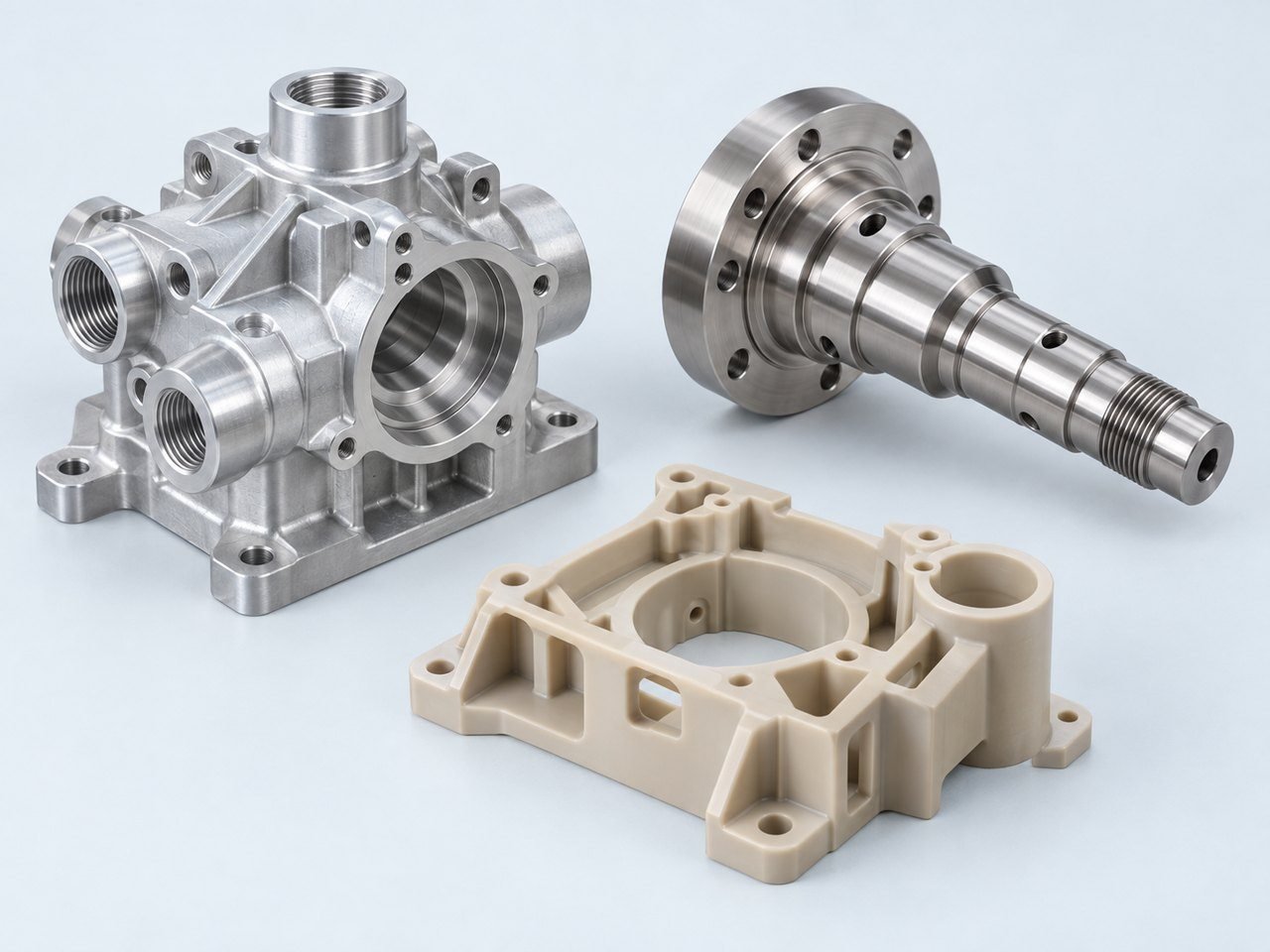

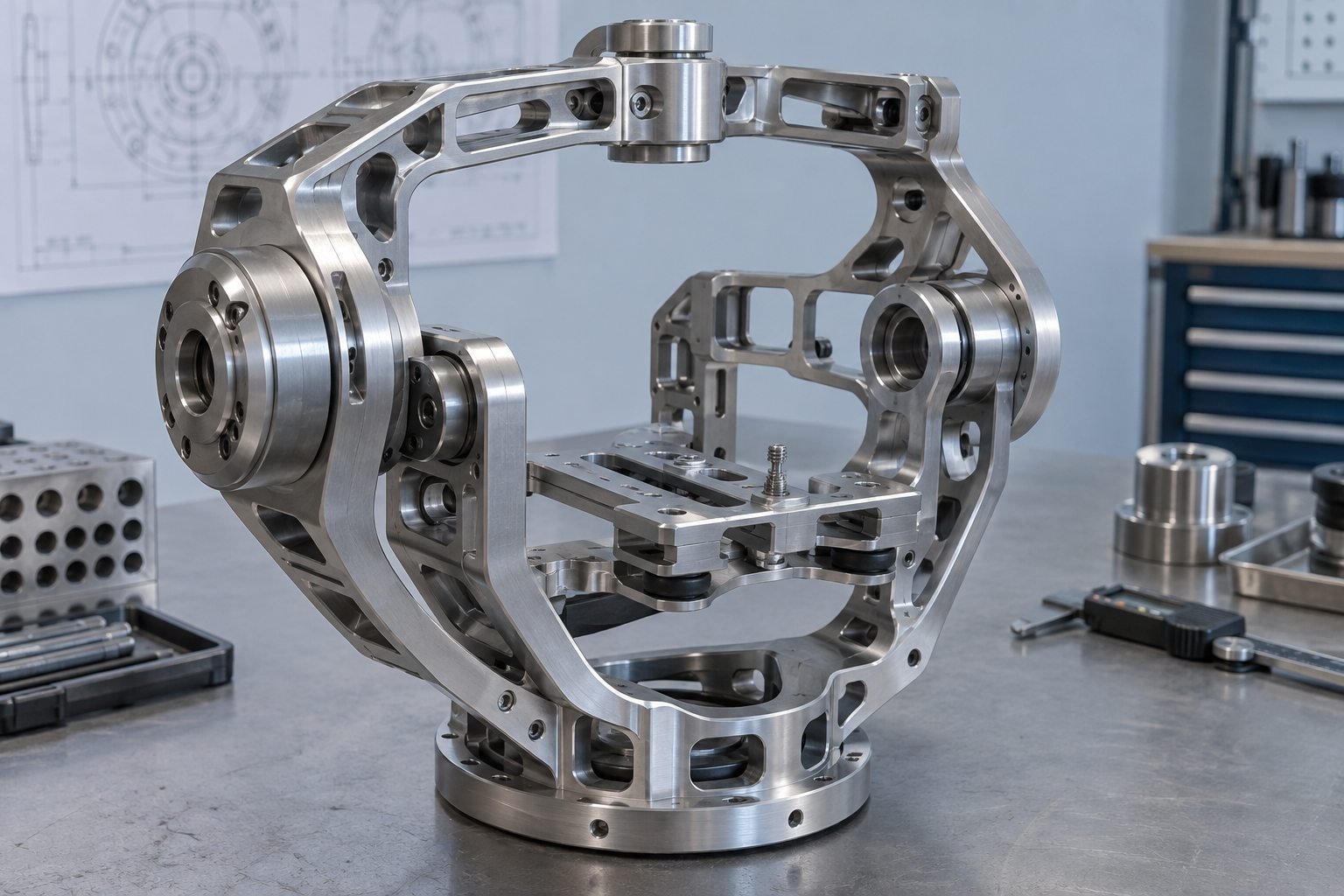

مفاهيم المكونات لمراجعتك

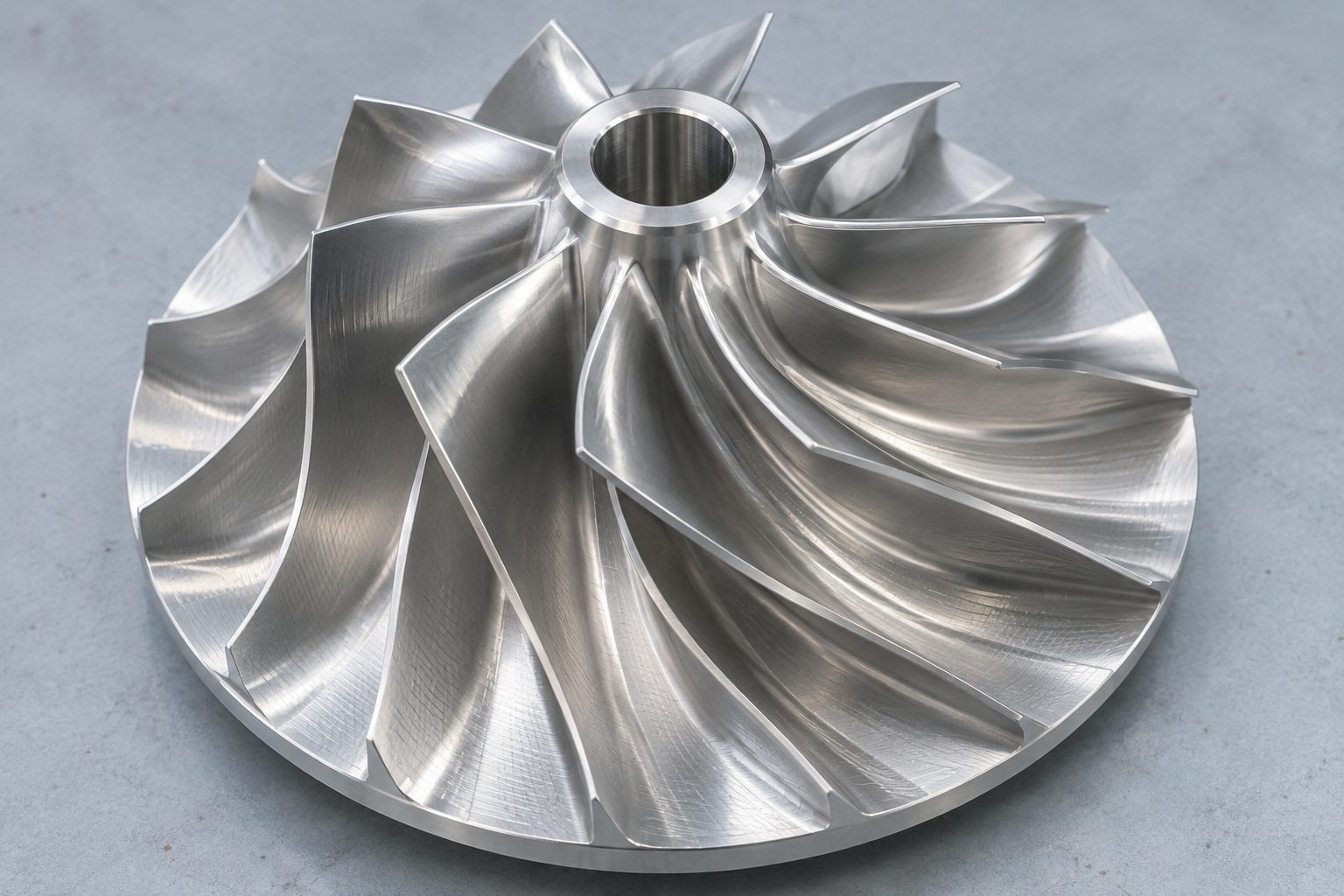

المكره احيطي
أسطح الشفرة وعلاقة التجويف.

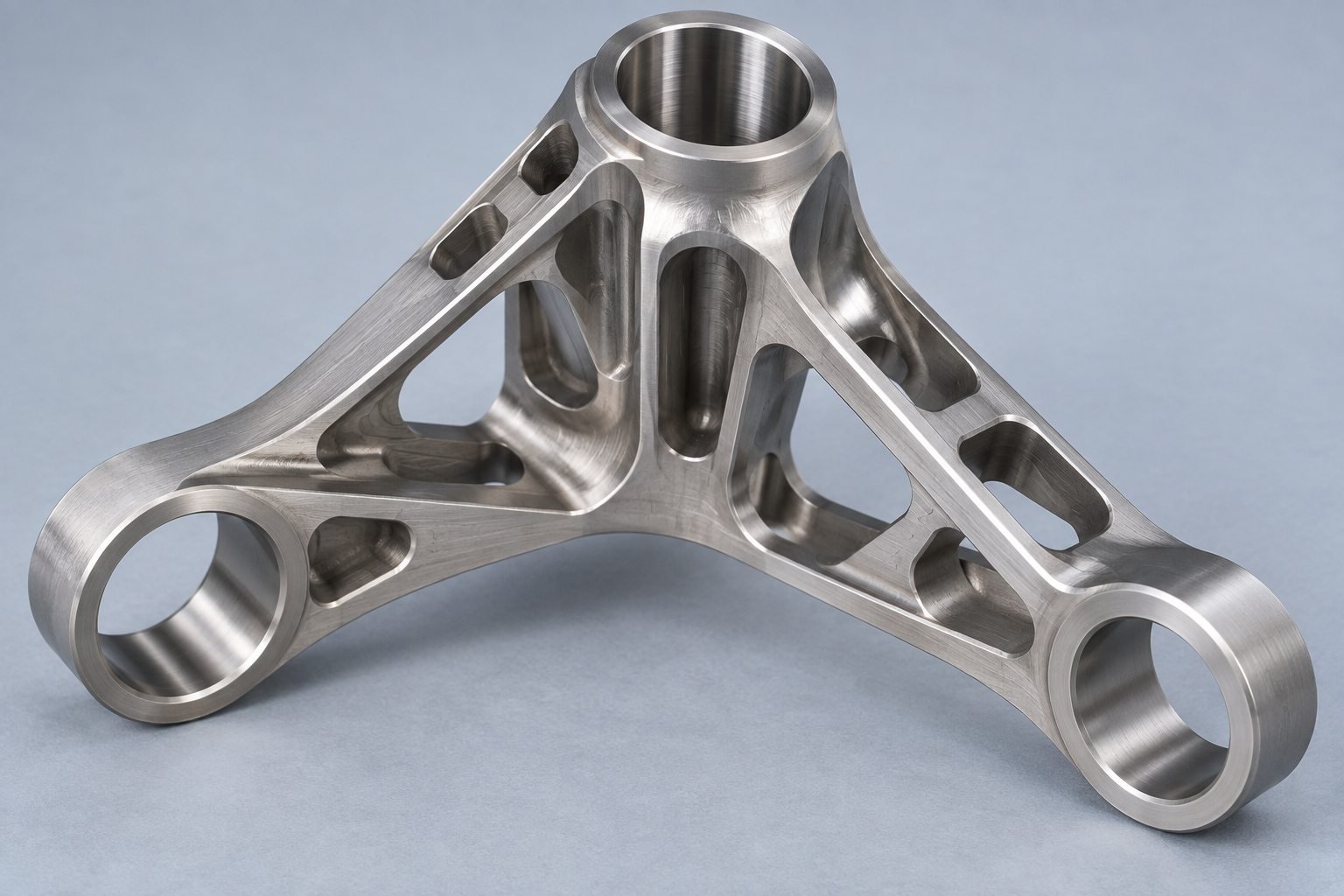

قوس هيكلي
التجاويف الزاوية وبيانات التثبيت.

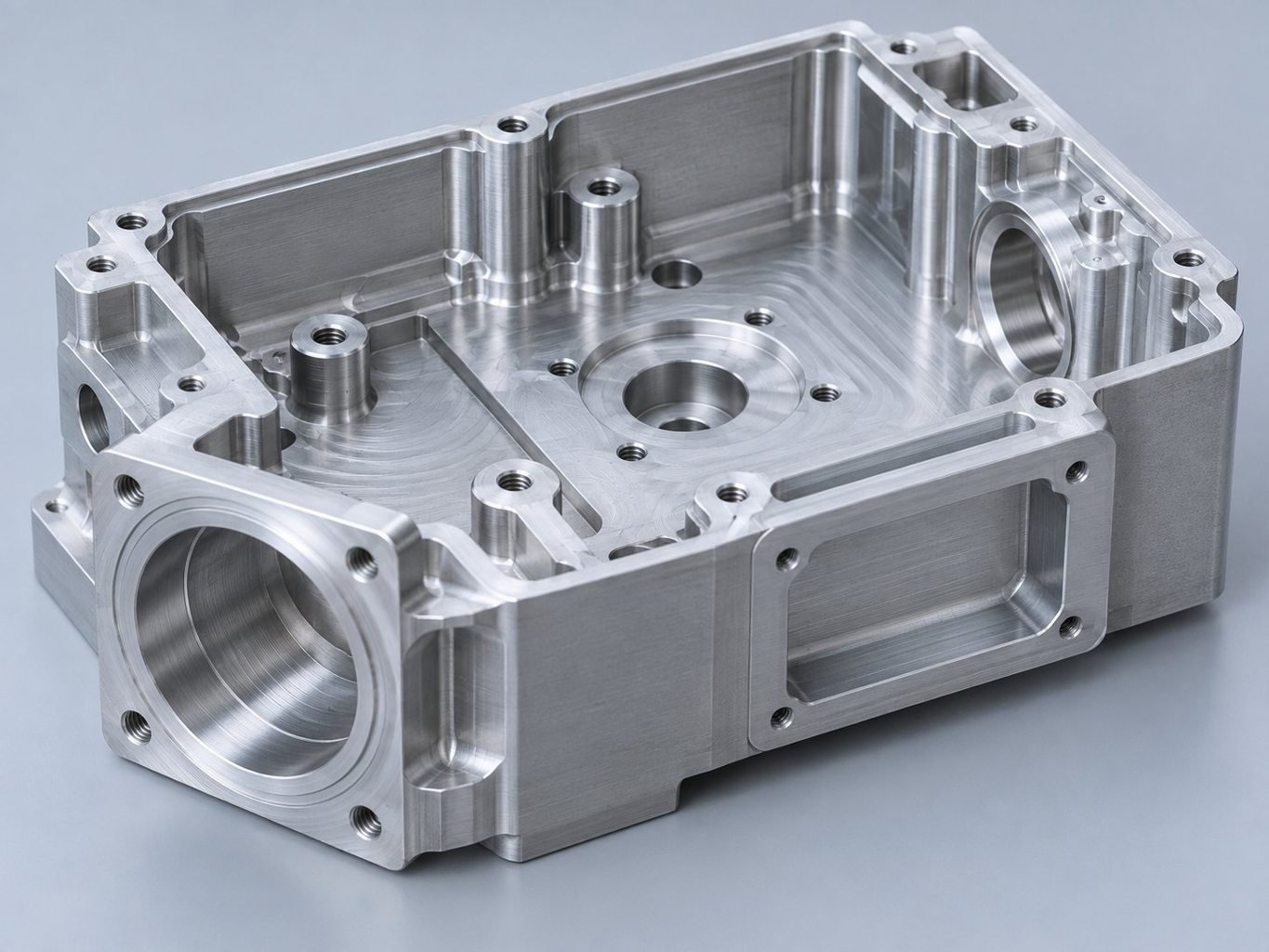

غلاف دقيق
جيوبك وواجهات التزاوج.

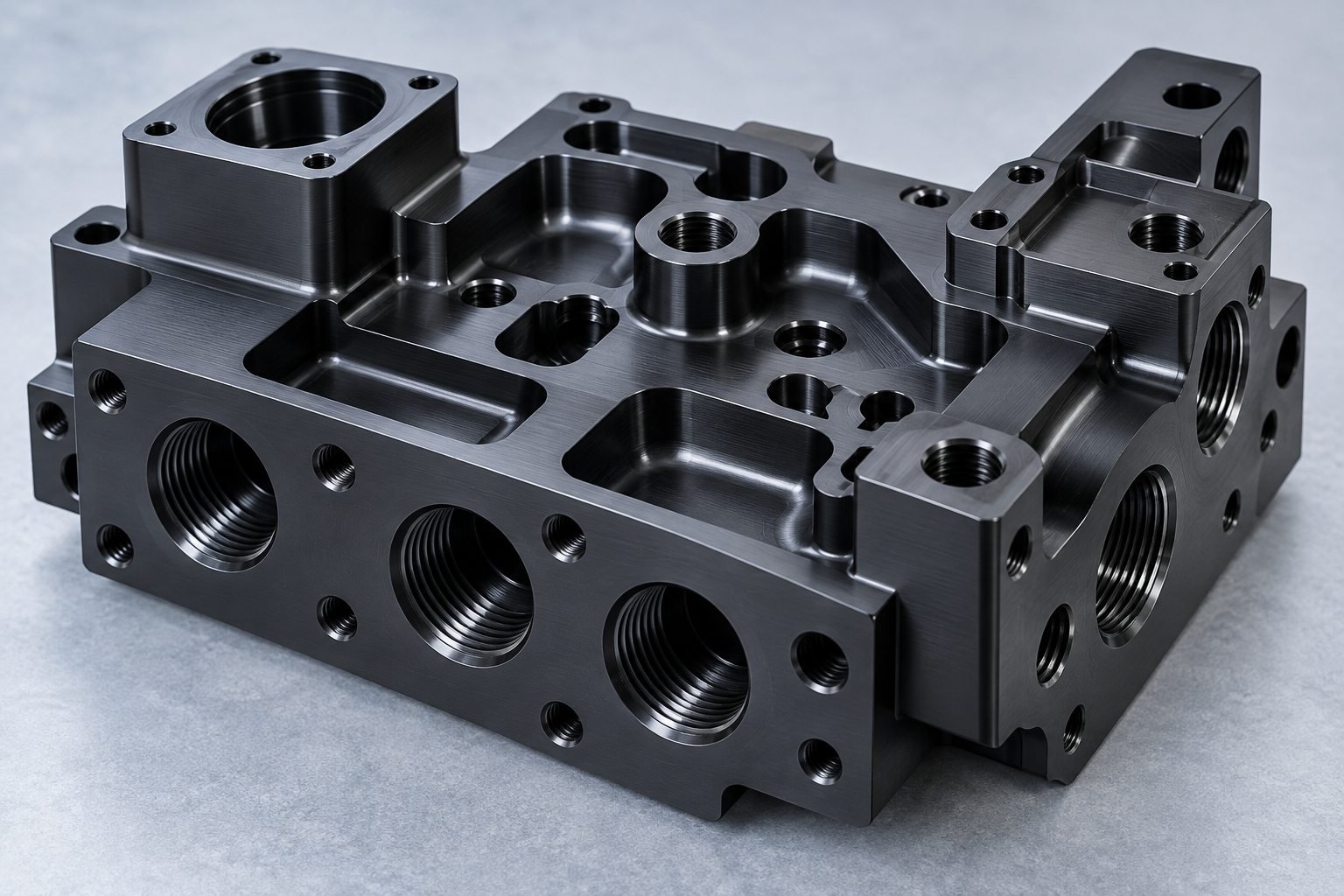

مشعب منقول
منافذ السوائل والأسطح الخاضعة للتحكم.
توضح صور المنتج مفاهيم المكونات والعمليات، وليس دراسات حالة العملاء. تتحكم رسوماتك المعتمدة والمواصفات المتفق عليها في الأجزاء الموردة.
